Taller de construcción de antena CJU

Ahí va la foto por si la quereis hacer en casa.

Hace ya tiempo me hice una de esas antenas para UHF y la verdad es que quede gratamente sorprendido de su buen funcionamiento.
Lastima estar tan lejos, sino, ya tendrias un alumno para ese taller.
Sin duda es una estupenda iniciativa. Eso si que es promocionar la radioaficion.
Te felicito, Juan Antonio y te deseo mucho exito, espero que asista mucha gente.
Saludos. Joseba. [img size=471] [/img]

Hola EA4CYQ,

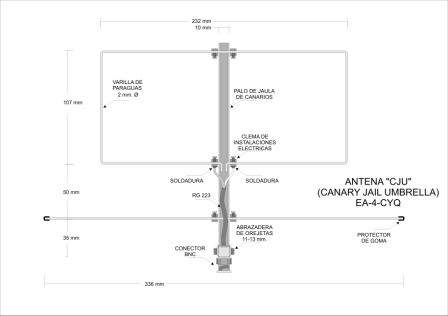

Gracias por la info y por el esquema de la antena, pero podrías ponerla con un poco más de calidad, porque al ampliarla para ver los detalles (algunos se entienden bien), no se ve muy bien.

Muchas gracias de nuevo.

EA3607URE
Fran

Me parece una fantástica iniciativa este taller de montaje. Esta antena compensa su moderada ganancia con que no tiene cable de transmisión. Después de hacerme una pequeña yagi convencional me gustaría probar ésta otra, pero no sé bien qué material usar en lugar del palo de la jaula. No puede ser muy difícil, vale, pero, ¿alguna idea?

Para los elementos el que me gusta mucho es hilo de cobre esmaltado de 1,2 o 1,5 mm de diámetro.

gracias
saludos
73

Bueno, ya he conseguido una imagen más amplia y he empezado la construcción y la primera duda.

En la parte alta, el elemento activo, ¿se deben tocar las varillas?. Me explico, Se forma un rectángulo y se alimenta cada extremo con vivo y malla o cada parte del rectángulo donde va el vivo no tiene que "tocar" la parte de la malla...

Otra pregunta de novatillo.. ¿Tiene polarización horizontal o vertical?

Cordiales 73

EA3607URE - Fran

Hola es un rectangulo que eata abierto por su lateral mas cercano al reflector, un centimetro basta y la malla va a un lado y el vivo al otro, respecto al reflector no tiene desperdicio.
La mia la hice el verano pasado el boom o soporte lo hice con un palo de madera DM que tenia por ahi, y los elementos con hilo rigido de cobre de 4 mm2 del que se usaba antes y que tengo guardado para estas ocasiones, todo lo pegue con epoxi rapido que cura en unos 5-7 min.
Como anecdota deciros que el SAT estaba pasando encima de sudafrica cuando enpece a hacerla y lo escuche con ella justo al pasar encima de España, es una antena que sorprende su relacion sencillez/rendimiento.
Buena la antena y buena la iniciativa.
Enhorabuena.
Pedro

Esta antena es una pequeña maravilla, hace unos meses me construí una basandome en las notas de EA4CYQ al que aprovecho para agradecer. Tengo un pequeño resumen de su fabricación en fotos, para no cargar el foro las puse en mi blog.
http://ea4pm.blogspot.com/
Como vereis está muy incompleto, pero tiempo al tiempo...
Espero os ayude. Saludos José Manuel.

EA1APM escribió:

Escribió:

Me parece una fantástica iniciativa este taller de montaje. Esta antena compensa su moderada ganancia con que no tiene cable de transmisión. Después de hacerme una pequeña yagi convencional me gustaría probar ésta otra, pero no sé bien qué material usar en lugar del palo de la jaula. No puede ser muy difícil, vale, pero, ¿alguna idea?

Para los elementos el que me gusta mucho es hilo de cobre esmaltado de 1,2 o 1,5 mm de diámetro.

gracias
saludos
73

Saludos , lo que puedes utilizar es fibra , venden en los grandes almacenes de ferreteria tubos de fibra de vidrio , que aguantan lo que le heches

73´s EA3GOM

Yo use tubo de PVC, que se mecaniza muy bien, lo tienes en Leroy Merlin en piezas de 1 metro. Es menos resistente que la fibra, pero se mecaniza y pega mejor, y en este caso no se precisa mucha resistencia.

Gracias Jose Manuel por el detalle de las fotos, me son de ayuda.

Cordiales 73

EA3607URE - Fran

Gracias por la idea. Miraré en leroy merlin y sitios así.

Muchas gracias a todos por vuestros comentarios y felicidades a todos los que habeis disfrutado de la antenita, que para repetidores de UHF en terrestre funciona también de impresión.

Si os acercais a cualquier tienda de animales seguramente tenga palos para las jaulas, si no a cualquiera que tenga canarios le pregunatis donde está la asociación mas cercana, y os saldrá mas barata.

En la página que tiene Pedro EB4DKA podeis ver fotos de varias hechas de todas partes del mundo. Os animo por que no hace falta ser ningún manitas, es muy sencilla. Enviarle la foto a Pedro y la colgará en la WEB.

http://eb4dka.laserenadigital.com

Estos días de Semana Santa trabajaré con la CJU desde Cazorla IM87 en el AO-51 y SO-50 cuando el tiempo me lo permita.

Pedro EB4DKA rabajará también en portable los satélites de banda lateral VO-52 y FO-29, preferiblemente este último.

Espero escucharos.

Juan Antonio

Bueno, no me va a ser posible estar estos dias, asi que habra que dejarlo para otra ocasion.

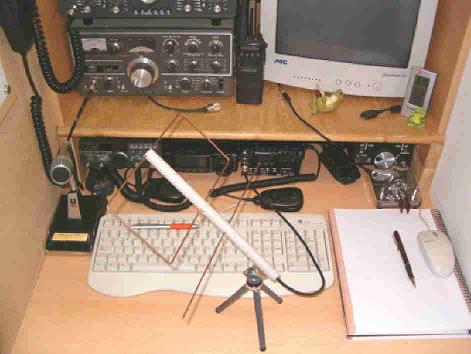

En mi caso, hice la antena con varilla de soldar y el tubo-soporte, con un trozo de tubo "grisdull" de instalaciones electricas, al que hice un agujero roscado, con el fin de acoplarle al mini-tripode de la camara de fotos. Podeis ver el detalle en la foto de mas arriba. Con esa pequeña pero estupenda antena me inicie en los SAT de V-UHF. Hacia mucho tiempo que no salia en satelites, desde los RS10-11 en HF, los cuales me dieron muchas satisfacciones.
Una muy buena iniciativa la del amigo Juan Antonio. Enhorabuena.
Joseba - EA1BYA

Yo creo que no hay que complicarse demasiado con los materiales, especialmente si es para UHF ya que es muy pequeña. Para el boom hay infinidad de soluciones cualquier tubo de plastico vale y si no vas a cualquier electricista y le pides tubo de PVC, para las dimensiones que tiene hasta es posible que os regale un retal.

Bueno, pues me alegra gratamente que los que habeis construído la antena hayais tenido buenos resultados. Yo llevo trabajando con ella unos años (con el primer prototipo que construimos) y os puedo decir que la ganancia es perfectamente comparable a la de una antena Arrow comercial para satélites en UHF (probadas frente a frente) con dos ventajas sustanciales: su pequeño tamaño y su lóbulo de radiación más amplio, lo que hace que la orientación sea menos crítica.
Animaos a construir una que es muy sencilla y os va a ser muy resultona (desde luego los que vengan al taller que hemos organizado en el Radioclub Francisco de Orellana no tendrán excusa pues se la llevarán puesta).

73 a todos,

Pedro EB4DKA
http://eb4dka.laserenadigital.com

Como muchos ya sabéis se está preparando una jornada taller para el día 26 de Abril Domingo para que cada uno de los asistentes se construya una CJU.

Tenéis que traer las siguientes herramientas:

- Soldador
- Estaño
- Cutex
- Alicate universal
- Rotulador indeleble (fino a ser posible)
- Regla graduada en milímetros
- Destornillador pequeño plano y estrella

El horario es el siguiente:

09.00 - 10.15 Llegada al punto de reunión y soldar un conector BNC a un trozo de cable RG-58. (esto es lo mas complicado).

09.30 - 09.44 Intentaremos trabajar el satélite AO-51 con una CJU y un 1/4 de onda en TX desde el coche.

10.15 Cafelito de confraternización para descansar después de la ardua tarea.

10.27 - 10.40 intentaremos trabajar el satélite SO-50 con una IOio y un Walky.

10.45 - 13.00 Confección del resto de la antena.

11.16-11.34 Pasada del satélite de banda lateral FO-29, lo recibiremos con una CJU y un F7.

13.00 Tomar una cervecita si es que nos dejan las familias.

En principio llevo material para hacer 10 antenas, si nos juntamos mas personal solo faltaría que trajerais conectores rectos de BNC a cable RG-58, ya que del resto de material tengo de sobra.

El precio que se ha puesto es simbólico para pagar los materiales:

- 2 Euros a los socios del Radioclub.
- 5 Euros para los no socios del Radioclub.

Hay que echar algún euro mas para los refrigerios.

Los que vayáis a asistir conviene que me enviéis un correo para hacer previsión.

Hacer extensivo este correo al resto de colegas de la zona, pues no tengo sus correos.

Os esperamos

Juan Antonio
EA4CYQ

73s
