Soluciones elevación sistema radiante!

Hola a todos!!!

Máximo:

EA1DDO escribió:

Lo del actuador, da igual si es de 18, 20, 24... eso es el largo del brazo. Pero en un mismo largo hay varias calidades (potencia y robustez);

Las versiones HD Heavy Duty, son mejores que los normales. Como se ve en la foto, aunque son del mismo largo, el motor, mecánica y diámetros son diferentes;

Entiendo tu recomendación sobre usar un HD ó Heavy Duty, pero me deja descolocado la frase " da igual si es de 18, 20, 24... eso es el largo del brazo" ...creo que no entiendo lo que quieres decir. A lo mejor es una estupidez y algo muy básico, pues desde mi desconocimiento creo que esto si se debe tener en cuenta que dependiendo de como actues sobre la H de la formación o sobre una palanca en el caso de actual directamente sobre el mástil horizontal ; y principalmente a que altura en eje vertical,respecto al eje de rotación horizontal, donde se coloque el actuador... esto influye en si necesitas una longitud u otra, cierto!?

Saludo!

73&DX de Zalo 9M2/EB1IVY

Bien, llevo siguiendo el hilo y la verdad me habeis dado unas ideas buenas para la elevacion , no obstante tengo un yaesu g500 ,al leer este hilo y ver que el g550 solo aguanta 30kg mi pregunta es una
Podria montar una estacion de eme qrp vamos 2antenas 17el para 144 o 4 35el para 23cm y utilizar los mastiles y travesaños de pvc para aligerar peso?

http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz

Hola,

Escribió:

pero me deja descolocado la frase " da igual si es de 18, 20, 24... eso es el largo del brazo" ...creo que no entiendo lo que quieres decir.

Zalo, esa cifra, 10, 12, 18, 20 eso son las pulgadas de largo que mide el actuador.
Lo pasas a centímetros y entendemos mejor de que largo son los actuadores.

Lo que quería decir es que un actuador de 18 no es más potente que uno de 16, solo es más largo, dos pulgadas más largo exactamente.

¿Como afecta el largo del actuador al sistema de elevación?
Ese es otro cantar. Eso es la geometría que cada uno le aplica a su conjunto. La "palanca" que hace.
Ahí depende de la distancia entre el actuador y el eje horizontal de giro. O si el actuador ataca un brazo de extensión, entonces el largo de ese brazo.
Dependiendo de esas medidas y ese diseño. así vas a necesitar más largo el actuador o más corto.

73, Máximo - EA1DDO

Hola Máximo, supongo que los habrá más o menos potentes. Cuales son esos más potentes, o están preparados para soportar siempre la misma carga o potencia ??
Saludos

Hola,

Escribió:

Cuales son esos más potentes, o están preparados para soportar siempre la misma carga o potencia ??

En la tabla que puse antes ya da las cifras;

EA1DDO escribió:

Hay varias calidades (potencia y robustez);
Las versiones HD Heavy Duty, son mejores que los normales.

73, Máximo - EA1DDO

PD. La marca SuperJack son los más famosos pero creo haber visto copias chinas, con el mismo nombre y con otros nombres.

http://www.ure.es/foro/6-tecnico/218133.html#226031

EA1DDO escribió:

Hola,

En E-Bay:

310335979331

180590101429

También hay unos de robotica muy chulos y a 12v;

111104076828

En una tienda española;

Demon Multimedia

73, Máximo - EA1DDO

Hola buenas
Máximo gracias por las respuestas y los enlaces, me son de muy gran ayuda...
saludos 73´s

EA7HLB Jesús

PD. que no decaiga este hilo y si podeis poner mas fotos.....

EA6RF, el PVC no se puede utilizar para soportar esfuerzos, tiene un par insignificante, te tienes que ir a tubos de acero inoxidable con mas o menos grosor de pared, y si no quieres poner un tubo muy pesado compensar la falta de esfuerzo con tirantes.

Suma todos los pesos, antenas, cables de alimentación, abrazaderas, splitter, previo, cables de alimentación, si no supera 30Kgr bien. Si el conjunto están equilibrado el G550 irá bien.

Los tubos de fibra de vidrio, bajo mi experiencia, han de tratarlos con pinturas no metálicas para protegerlos del sol, y por mucho esfuerzo que tengan flexan mucho mas que uno mucho mas chico de acero, incluso sobre si mismos, y solo se han de emplear cuando realmente afectan al funcionamiento de la antena, como puede ocurrir en una de polarización circular.

Un tubo de fibra para que tenga fuerte rigidez ha de tener mucha sección, e incluso macizo, lo cual hace que su peso se aproxime a uno metálico.

Juan Antonio

pues gracias , mi gozo en un pozo no queria gastar dinero en un rtor de elevacion ,al final tendre que comprar un actuador como los que decis salu2

Hola,

Escribió:

Un tubo de fibra para que tenga fuerte rigidez ha de tener mucha sección, e incluso macizo, lo cual hace que su peso se aproxime a uno metálico.

Incluso aunque el de fibra pese más, sigue siendo fibra y no interfiere como los de acero.

73, Máximo - EA1DDO

PD. En la última Dubus hay un artículo de Justin G0KSC, sobre este tema. Hay unas gráficas donde se ve claramente como afecta.

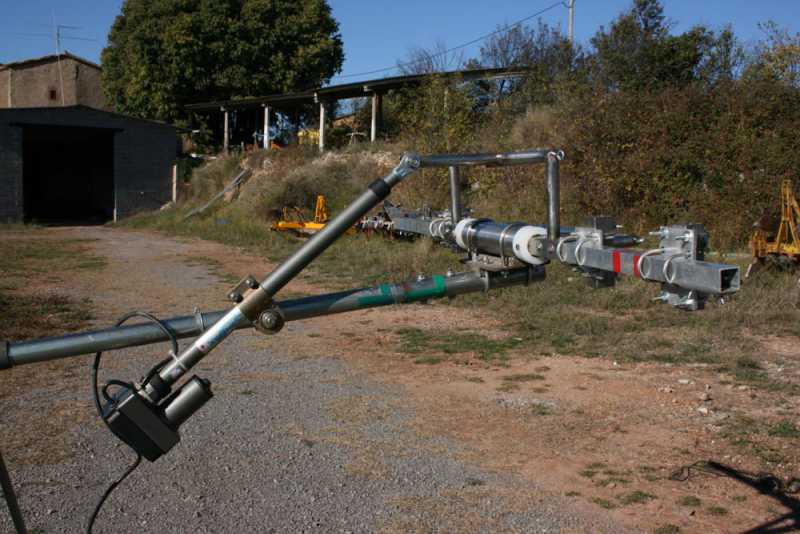

En esta foto de la estación portable para EME se ve muy bien el brazo de palanca con un actuador de 18 pulgadas y puedo elevar la antena hasta 72º

73 Pau EA3BB

.

.

Buenas tardes, agradecería a EA3BB alguna foto más detallada de ese interesante sistema de elevación. El mástil que grosor tiene? Va sólo o a torre? Gracias.
Iñaki/EA2CDG

Hola de nuevo,

Tenía pendiente poner alguna foto del sistema montado, así que ahí van:

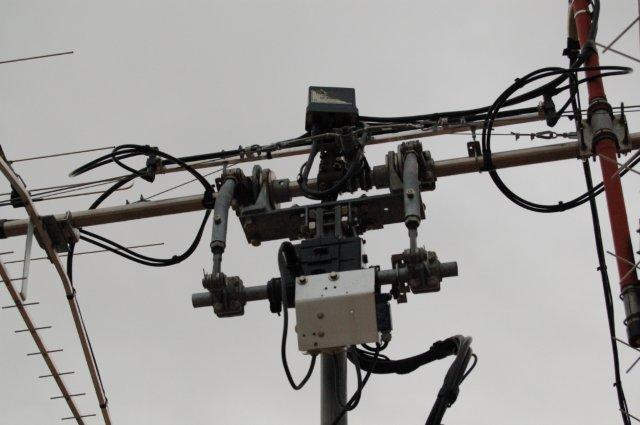

La chapa de aluminio que hay debajo del rotor tiene una caja estanca donde están las conexiones que corta la orden de elevación cuando un final de carrera que hay justo a la derecha actúa, de esta forma la elevación está limitada a 90º y el sistema no se entronca.

La otra foto es del conjunto terminada con una yagui de 21+21 R/LCP para UHF y una 67H para 1200 puestas en el medio del conjunto. A día de hoy 94 nuevas iniciales con 150W en VHF y 7 estaciones con 100W en UHF.

En satélites el conjunto también funciona muy bien, al compensar la falta de cambio de polaridad en VHF con el exceso de ganancia.

Juan Antonio
