PROBLEMA CON BALUM ANTENA UHF

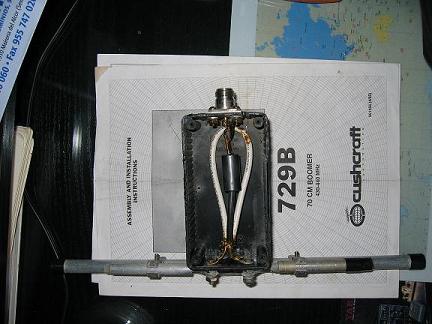

OS DEJO OTRA FOTO DEL BALUM AVERIADO

Hola EB7HAF

No dices tu nombre ... ya toca configurarse la firma

No conozco esta antena pero me parece bastante evidente que se trata de un balun de media onda, además de que lleva una ferrita en la línea de bajada para ayudar un poquito más.

Lo puedes ver aquí:

http://df2ck.de/tech/23cm_yagi/23cm_yagi.html

y aquí lo explican de forma muy detallada:

http://www.creative-science.org.uk/balun.html

Es una forma bastante buena de transformar una línea coaxial a una alimentación simétrica balanceada. Además transforma la impedancia en una relación de 1 a 4.

Yo revisaría la cajita que te falla, miraría bien las conexiones y repasaría las soldaduras. Tiene que ser un fallo de ese tipo, porque ahí dentro no hay microelectrónica ni nada raro.

Si tuvieses que rehacerla, coge el cable blanco, que es el que tiene media onda eléctrica exacta, y corta otro con idéntica longitud.

Buena suerte, ya nos contarás.

Hola Pepe
tal como te comenta Ricardo
el Balun es de 1/2 onda
yo reconstruiria el roto y basta.

OK SALUDOS Y GRACIAS POR LAS RESPUESTAS

efectivamente repase las soldaduras 3 veces los terminales etc etc etc y todo correcto

el fallo esta hay pues le cambia la cajita del balum a esa antena por otra igual y sin problemas

esa antena era de un colega al cual se la compre y creo que se la cepillaron metiendo mas potencia de la cuenta o algo asi

entonces a lo que vamos

CABLE BLANCO ES DE 50 OMS? Y EL NEGRO DE CUANTOS OMIOS ES ?? O YA ME DIREIS

73 EB7HAF PEPE MALAGA

Hola Pepe, puede ser de 50 o 75, pero veo que en el cable tienes algo escrito, pon que es lo que hay, puede ser un RG6 o similar......el cable negro es la alimentacion y supongo que es de 50, el blanco es el balum, mi sospecha recae en el balum..

Madre mia cómo estamos, leyendo el hilo me estoy quedando frío... vamos que me pincho y no me saco sangre:S

Vamos a ver si tenemos claro lo que es un transformador 4:1 construido con cable coaxial:

-Si la bajada son 50 ohmios y la antena presenta 200, esta claro que la linea de 1/2 onda debe ser TAMBIEN de 50 ohmios y... NO SEAMOS RACISTAS, QUE EL COLOR DEL CABLE NO INFLUYE EN LA IMPEDANCIA, COÑO!!! :angry:
(perdon por el taco pero no me he podido aguantar)
Lo que SI es MUY IMPORTANTE es el FACTOR DE VELOCIDAD DEL CABLE, ya que de éste depende la longitud física del latiguillo de 1/2 onda.

-Si la bajada es de 75 ohmios, la linea de enfase de 1/2 onda TAMBIEN SERÍA DE 75 ohmios, y como el factor de adaptacion seguiria siendo 4:1, la salida serian 300 ohmios, por lo que habria que modificar la posicion del gamma-match.

La ferrita que hay engarzada en el cable negro es simplemente para eleminar aun mas las corrientes que podrian transcurrir por el exterior de la malla del coaxial y deformar el diagrama de radiacion de la antena.Aunque teoricamente no haria falta, ya que este tipo de adaptador es por naturaleza transformador de impedancias 4 SIMETRICO a 1 ASIMETRICO

Esta claro?

Para ampliar conocimientos:

http://perso.wanadoo.es/terenciano/balun/balun.html

73, Manolo

P.D. A 100 € te monto todos los que me pidas

Es correcto lo que dice Manolo EA5TT. El nuevo cable ha de ser de la misma longitud física SÓLO SI tiene el mismo factor de velocidad que el viejo.

Sólo quiero "liarla" un poco más.

No sólo el COLOR, es que ni siquiera la IMPEDANCIA del cable influye en la IMPEDANCIA de la transformación. El trozo de cable de media onda DA IGUAL de qué impedancia sea. Porque media onda de línea de transmisión siempre ofrece en el extremo la misma impedancia que tenga al otro lado.

Esto en realidad es más una curiosidad y no es muy relevante ... pon rg58 o 213 o el que quieras, lo que tengas a mano y sea cómodo de montar.

saludos

ok gracias por el tema

el amigo jesus ea7uu en un mail ya me lo comento ayer que eran de 50 oms

ahora el tema cuando valla al otro qth vere como esta el tema y las dimensiones de la cajita y lo que hay de material para repararlo

podria hacerlo en rg8x fino o en aircell 7

a ver que pasa cuando pasemos a la practica queda esto pendiente para las vacaciones de radio

73 y gracias a todos por vuestra colaboracion

no esperava menos coño

EB7HAF/P IM77CF ALCALA DE GUADAIRA (SEVILLA) 80 MTRS ASL

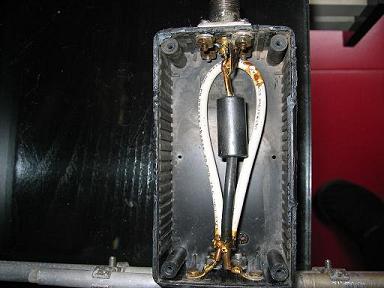

Lo que si está claro ampliando la foto de la caja, tiene un aspecto a chamuscada, buen petardo le metierón....es que algunos no se enterán de que hay una potencia de aplicación Max, !! quería ganar el Contec !!

Que salga bien el cacharreo Pepe.. 73¨s EA7ERP/Jorge

saludos jorge

no creo que fue tanto unos 1500w en uhf me parece

lo que se ve asi es las soldaduras de casa es como lo hacen los de cushcraft :laugh:

todos los balum de cushcraft estan iguales soldados

73

EB7HAF escribió:

Escribió:

saludos jorge

no creo que fue tanto unos 1500w en uhf me parece

lo que se ve asi es las soldaduras de casa es como lo hacen los de cushcraft :laugh:

todos los balum de cushcraft estan iguales soldados

73

Hola chicos.

jajajajaj....1500w....jajaja...pero no eran 2000w....anda ya hombre.... y el medidor era un Diamond SX-Pinocho ¿no?....jajajaja..... a ya se, lo fundiste intentando hacer el QSO conmigo en el pasado concurso. Pues menos mal que por lo menos lo hicimos y me confirmaste el contacto.... uffff..

Pepe que tengas suerte y lo repares pronto....:kiss: :kiss: :kiss: :kiss: :kiss:

Saludos Pedro Eb2FJN

SALUDOS

PEDRO NO SEAS ASI HOMBRE NO FUI YO :cheer:

fuen un colega haciendo unas pruevas con el lineal del hungaro gs-35b

y la medicion a ojo 73

p.d. todavias tenemos pendiente qso desde tu qth en 432 mhz no es imposible....

mas largos se hicieron jajajajajajjaaj

Hola, alguno sabe el factor de velocidad del RG-213?, quiero calcular la longitud del cable de bajada con el AA-220 de RigExpert y me hace falta.
muchas gracias.
juan acarlos

Ya lo tengo gracias,, O,66
