previo phemt 144 Mhz para cacharreadores

EA3AXV
Mensajes: 208
#1357  - 7 septiembre, 2008 10:43

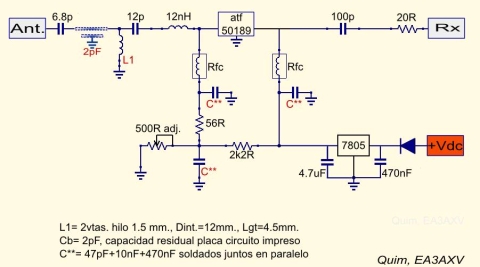

Para los amigos del cacharreo os dejo este vinculo para el montaje de este sencillo previo Phemt de altas prestaciones.

http://personales.mundivia.es/ea3axv/2m_phemt_lna.html
[img size=480] [/img]

Todos las unidades montadas se han mostrado incondicionalmente estables.
Siento decir que el montaje esta descrito para componentes SMD pero creo que puede funcionar perfectamente con componentes "antiguos" (de tamaño reducido por supuesto :laugh:
Aunque parezca una extravagancia, no lleva ningún condensador de ajuste, lo que reduce el coste y aumenta las prestaciones.
por lo que es muy importante respetar las medidas de la placa (60x35mm) y los datos de la bobina de sintonia.
Siguiendo los pasos descritos, el unico ajuste necesario será regular el potenciometro para que el previo consuma entre 280 y 320 mA.margen donde se obtienen las mejores prestaciones.
El único componente fuera de lo habitual en tiendas, el ATF-50189 esta localizable aqui:

http://es.farnell.com/1347225/semiconductores-discretos/product.us0?sku=avago-technologies-atf-50189-blk

Saludos
Quim, EA3AXV

ResponderCitar
Inició el tema
EA3AXV
Mensajes: 208
#47499  - 8 septiembre, 2008 12:31

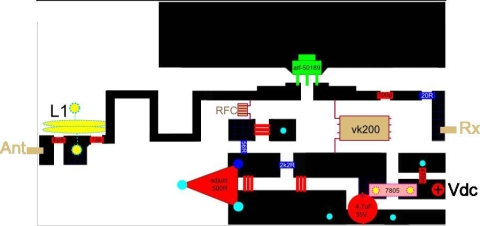

captura de la placa de C.I: 65x30mm.
[file name=lna144_MHz.pdf size=415484] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/lna144_MHz.pdf [/file]

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7817
#47500  - 8 septiembre, 2008 14:44

Hola,

Estupendo montaje, de los más sencillos que he visto.

¿Tienes pro ahí las cifras aproximadas de ganancia y ruido?

Muchas gracias.

73, Máximo - EA1DDO.

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3AXV
Mensajes: 208
#47501  - 8 septiembre, 2008 20:03

Max, la ganancia siempre se repite en 26dB, la figura de ruido no tengo instrumental para medirlo, pero imagino que debe de andar alrededor de los 0,4dB reales, similar al del CX144HP de la LNA, previo del que comparte transistor y algunas ideas ;)

Saludos
Quim

ResponderCitar
Inició el tema
EA2IE
Mensajes: 54
#47614  - 8 septiembre, 2008 22:21

Estupendo montaje, y ahora a montarlo. Me encuentro que farnell no envia pedidos inferiores a 30 euros, sabes donde disponen del dichoso transistor??
73s

ResponderCitar
EA3AXV
Mensajes: 208
#47619  - 9 septiembre, 2008 10:00

Jose Antonio, tengo unos cuantos en stock, puedes enviarme un sobre autodirigido. Coste por transistor 5€.

Saludos
Quim, EA3AXV

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#47632  - 9 septiembre, 2008 10:13

hola,

Seria interesante medir el nivel de ruido, porque con 26db de ganancia y un consumo como el indicado,dudo mucho que tenga solo 0,4 db de ruido.
El problema de estos previos como son deseñados es el poco filtrage que tienen en la entrada y salida, al final amplifican hasta los 432 mhz y no es normal.

un saludo.

Ramon

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA3KP
Mensajes: 4232
#47633  - 9 septiembre, 2008 13:34

Hola,

Este transistor lo dan por 15,5 db de ganancia y 1,1 db de ruido.
Aqui tienen la ficha tecnica.

un saludo.

Ramon [file name=0ofe8z4iw083wjw25gucpdp2qayy.pdf size=165006] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/0ofe8z4iw083wjw25gucpdp2qayy.pdf [/file]

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA7HG
Mensajes: 57
#47502  - 9 septiembre, 2008 15:31

Hola Ramon
Efectivamente segun la ficha tecnica la ganancia de este transistor es de 15.5 db y 1.1 db de ruido
Pero a 2Ghz o 2000 MHz
Como puedes ver en las caracteristicas a 900 Mhz la ganancia es de 21.5 db y el ruido es de 1.0 db...a 450 mhz la ganancia es de 23.9 db
Saludos

ResponderCitar
EA3KP
Mensajes: 4232
#47647  - 9 septiembre, 2008 16:33

I am sorry,

OK habria que ver como se comporta con señales fuertes,podria ser interesante para concursos.

Saludos.

Ramon

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA3AXV
Mensajes: 208
#47503  - 9 septiembre, 2008 21:45

Ramón, nada tiene que ver el consumo con el factor de ruido, tiene mas relación con la linealidad del dispositivo y su capacidad de digerir las señales mas bestias sin comportarse como un mezclador (dispositivo no lineal).
Te adjunto las cifras de laboratorio que proporcionó LNA Technology para uno de lo previos que poseo del modelo CX144hp con el atf-50189

-Model CX144HP Serial 1288 Date 2 sept 2006
-Power Source Current 310 mA
-Gain 24,10dB
-Noise Figure 0.36dB
etc..etc......

Para comentar el comportamiento en ambientes saturados de RF, aprovecho que envias la hoja de datos del atf-50189 para hacer la comparativa con el atf-54143 que usas en tu previo (porque el diseño de PA3BIY resulta muy similar en cuanto al ancho de banda,también amplifica en 432 MHz :laugh: ) te adjunto esta comparativa de los datos del fabricante .

Caracteristicas del transistor a 2 GHz (data sheet del fabricante)

atf-54143 // atf-50189
Output IP3 36 dBm // 45dBm

Output Power at 1dB gain
compression
20.4 dBm (110mW) // 29 dBm (800mW)

Noise Figure 0.55 dB // 1.1 dB

Gain 17.4 dB // 15.5 dB

Con estos datos y acerca del posible comportamiento en condiciones duras como las de un dia de contest:
las cifras de OIP3 y potencia de salida a 1 dB de compresión, son en ambos casos excepcionales y superiores 7 a 8 veces en el caso del 50189,( lo que ya da una pista del porque de su elevado consumo).

Saludos
Quim, EA3AXV

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7817
#47681  - 11 septiembre, 2008 07:50

Hola,

A mi lo que más me gusta es su tamaño... (el del transistor), por fin se puede soldar comodamente, no como otros...

Quim, gracias.

73, Máximo - EA1DDO.

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3KP
Mensajes: 4232
#47813  - 11 septiembre, 2008 08:09

Hola,

Pues abra que probarlo,a cuando citas "el preamplificador mio" no es el mio ,que quede muy claro,es el montage de un colega Holandes creo.

un saludo.

Ramon

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA3AXV
Mensajes: 208
#47816  - 11 septiembre, 2008 12:30

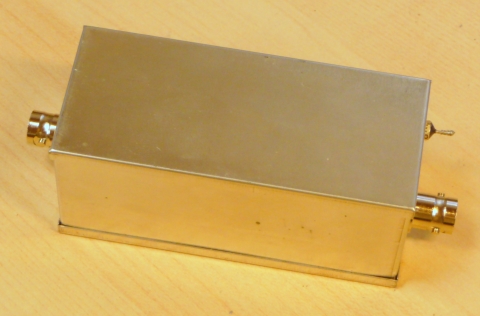

Después de una sugerencia acerca de la caja para previo, he hecho la prueba de meter la plaquita del previo en una caja de hojalata de Ariston (ref CA104E) http://www.ariston.es/esp/detalle.aspx?id=444.

La prueba ha ido perfecta, he montado otro preamp de nuevo y no he tenido que retocar nada del diseño original, la sintonia de la bobina sigue igual y el conjunto continua estable sin autoscilaciones.
[img size=480] [/img]

ResponderCitar
Inició el tema
EA3AXV
Mensajes: 208
#47821  - 11 septiembre, 2008 16:41

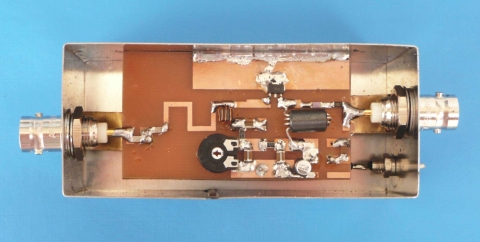

Dejo un PDF con algunas fotos del previo montado en caja de hojalata, cuando tenga un momento adaptaré la placa a las medidas de la caja de Ariston.

Todo el material excepto el transistor está disponible en las webs de Ariston o de Onda Radio y se puede adquirir via Internet.

Gracias a Esteban, EB3FLU por la idea de enlatar el previo, por poco dinero se ahorra un montón de trabajo, y en menos de 1 hora lo pude montar por completo como está en las fotos. :woohoo:

[file name=quim_lna2.pdf size=141800] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/quim_lna2.pdf [/file] [img size=480] [/img]

ResponderCitar
Inició el tema
EA3AXV
Mensajes: 208
#47842  - 21 septiembre, 2008 20:51

Dejo este archivo PDF con el montaje y prestacionesde un sencillo filtro pasabajos de 3 polos para el previo de 144 MHz.

Saludos
Quim, EA3AXV [file name=quim_lna5.pdf size=413953] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/quim_lna5.pdf [/file]

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#48552  - 22 septiembre, 2008 07:11

Hola Quim,

Has probado de montar un filtro con dos bobinas ajustadas y acopladas, con este tipo de filtro podrias mejorar algo mas.Lo interesante es saber de cuanto mas.El que estoy montando lo voy acer asi .Es el maximo filtraje que se puede montar de una manera no muy complicada.
Ya nos diras.

un saludo.

Ramon

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA3AXV
Mensajes: 208
#48566  - 22 septiembre, 2008 22:14

[file name=CImont.pdf size=88100] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/CImont.pdf [/file]
