Hola.

Respecto a las propuestas de Fran:

Los conectores pienso que es mejor no incluirlos en el kit. Son caros como para pedirlos y después no usarlos. Depende de la solución que adopte cada uno. Lo comento más adelante.

Los pasamuros tienen el problema de que son caros pero no imprescindibles. Fue una pena pero vi algún lote de 100 a la venta en Ebay no muy y estaban bien de precio. En este momento no localizo ninguno. Se puede solventar con un trozo del vivo y su aislante de RG50 u otro cable más fino. Para desacoplar se pueden usar algunos de los condensadores sobrantes. Alguno ni le hará falta si alimenta por al cable y no usa relés.

Por tanto yo los eliminaría inicialmente. Si de aquí al momento de hacer los envíos aparece algo a buen precio se puede añadir.

Los FET 2 por placa mínimo. Yo llevo montados 6 previos. Ya me cargué 2 por olvidarme de desenchufar el soldador y no conectarlo a la tierra común en el momento de soldarlos.

Finalmente los 7805 está claro que se encuentran en cualquier sitio. La mayoría tendremos unos cuantos por casa.

Voy a hacer unas fotos y comento los de los conectores.

Saludos

Hola de nuevo.

La idea es de minimizar el numero de conectores y latiguillos a emplear. Son pérdidas de señal y económicas.

En mi caso pretendo usar relés coaxiales con conectores N hembra. En este caso es mejor que la entrada del previo se haga con un N macho para conectar directamente al relé.

Estoy preparando otro igual pero para relés con BNC

[img size=480] [/img]

El problema de los conectores N de chasis es que la mayoría su base mide 25x25 mm. Son un poco grandes para la caja que emplean estos previos. Me han obligado a cortar las tapas con el disco cerámico de la Dremel, lo cual lleva su tiempo. La foto no me salió muy enfocada pero se ve lo que hubo que rebajar.

[img size=480] [/img]

La solución pasa por encontrar unos conectores que tienen base de 15x15 mm. Solo he encontrado hembras de este tipo.

[img size=480] [/img]

Otra posibilidad es no poner conector. Soldar un latiguillo directamente a la caja con el conector que usen los relés en la punta.

[img size=480] [/img]

Otro consejo. A la hora de soldar los FET (último componente que añadiremos) los pasos que he seguido son:

- He puesto a tierra la caja del previo.
- He conectado la bobina de entrada (puerta del FET) a masa.
- He desconectado el soldador de la red eléctrica.
- Me he conectado a tierra a través de una pulsera.

De esta manera he soldado 6 FET sin problema. En dos casos que me he olvidado de conectar el soldador a tierra y desconectarlo de la red, en ambos el transistor falleció.

[img size=480] [/img]

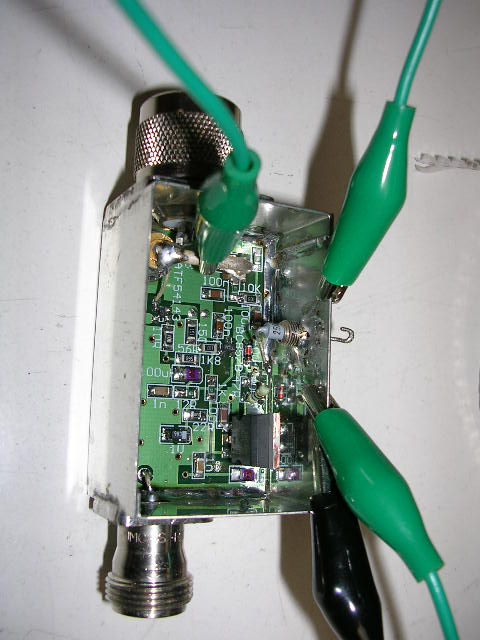

Vista con más detalle de las puestas a tierra.

[img size=480] [/img]

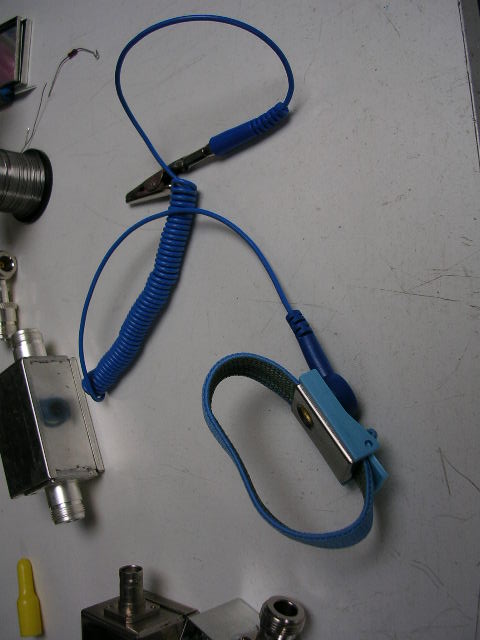

Las pulseras se encuentran facilmente por Ebay, o te la puedes hacer casera. Una correa metálica que haga buén contacto con una resistencia en serie de 1 mega.

[img size=480] [/img]

buenísimo lo de desconectar el soldador, Manel, yo usaba antes dos trafos de aislamiento
(a falta de uno bueno. ponia 220->125 y otro al reves, 125->220), pero se me ha casacado algun que otro FET, y no sabia porqué. seguramente era eso, porque el tema de todo a tierra incluido yo
mismo ya estaba controlado .(mas de una leche me he cantado por salir corriendo a abrir
la puerta o algo y no quitarme la pulserita de las narices...)

Hola.

Supongo que con una buena estación de soldadura no sería necesario, pero con mi soldador JBC de lápiz no me fio de las posibles fugas. Es un poco incómodo cuando tiene que hacer muchas soldaduras o sobre zonas de masa. Te obliga a andar enchufando y desenchufando continuamente.

De todas maneras estos FET me han sorprendido. Hasta la fecha nunca se me había quemado ninguno en el proceso de soldadura. En este caso 2 de 8. Claro que fue despiste y vagancia. En un caso tenía el soldador enchufado, aunque la puerta del transistor, la caja, etc. estaban a masa.

Un saludo

también hay dias. en funcion de la humedad, estática, la ropa que lleves, el viento, etc, hay dias que puedes hacer cualquier burrada y no se estropea ni uno, y otros dias
que aunque tomes todas las precauciones del mundoi mundial, se te quema uno si y otro no...
por cierto, me ha parecido ver que pones un cocodrilo al cuerpo del soldador,
mira a ver por dentro del soldador, porque casi todos los JBC ya llevan un terminal
de masa dentro, que por el tipo de cable que llevan no se usa, pero está ahi y es mas cómodo que poner el incordio del cocodrilo.

Hola,
Si me puedo permitir, personalmente no tengo ningun problema para soldar FET,MOSFET ,CMOS etc..
Aplico dos reglas ,no utilizar soldadores que van a 220V ,todos tienen algo de fugas y el principio fondamental es de poner todos los elementos que entran en la soldadura al mismo nivel de potencial, soldador,circuito,estaño,y las manos asi que pinzas y otro utilage.
Solo poniendo estos elementos en contacto previo entre ellos justo antes de acer la soldadura,es un rollo pero a falta de pulseras ,tapis de mesa etc antiestatico es lo minimo.
Tambien la ropa ,los sapatos y el suelo entran .
Yo monto a diario componentes respectando estas reglas sin ningun problema.
Se pueden utilizar soldadores a 220v con transformador de islamiento con pantalla y puestos a masa, hay en el mercado soldadores con baja tension 24V alterna (JBC ).
un saludo.
Ramon
Espero no haver molestado.

EA4FJD escribió:

Escribió:

también hay dias. en funcion de la humedad, estática, la ropa que lleves, el viento, etc, hay dias que puedes hacer cualquier burrada y no se estropea ni uno, y otros dias
que aunque tomes todas las precauciones del mundoi mundial, se te quema uno si y otro no...
por cierto, me ha parecido ver que pones un cocodrilo al cuerpo del soldador,
mira a ver por dentro del soldador, porque casi todos los JBC ya llevan un terminal
de masa dentro, que por el tipo de cable que llevan no se usa, pero está ahi y es mas cómodo que poner el incordio del cocodrilo.

Gracias.

Efectivamente le pongo una pinza de cocodrilo al soldador. Pensé en ponerle un terminal, pero entre la vagancia, y que realmente solo hace falta en algunas ocasiones, sigo con la chapuza que funciona.

Saludos

Hola, alguien me puede decir como esta el tema del material etc.? he estado desconectado y he perdidido el hilo, Gracias

Salu2/EA2AZW/Abilio

Por mi parte, viendo la dificultad para el montaje del previo, la ausencia de herramienta necesaria, y que mis conocimientos de electronica no son suficientes, me retiro del proyecto, si a alguien le interesan las dos placas, que tengo, asi como los dos kits que estan solicitados, no tendira problema de venderselas por el precio de coste mas los gastos de ponerlo en un pequeño sobre y hacerselas llegar a quien le pueda sacar provecho.

¿ALGUIEN SABRIA DECIRME CUAL FUÉ EL PRECIO QUE PAGAMOS POR CADA PLACA?
NO LO RECUERDO.

ea5geb@yahoo.es

Si hay varios compradores, se atenderá al primero.

Gracias a todos.

YA SE HAN VENDIDO. GRACIAS A TODOS.

¿ :whistle: ?

El tema de soldar, soldador de gas JBC pero también puesto todo al mismo potencial.
El tema delos kits, he perdido el hilo pero yo en si día me parece haber pedido 5 unidades.
Gracias de antemano por el trabajo realizado.
Un saludo y buenos días.

Hola a todos y FELIZ AÑO

No es por incordiar ni por meter prisa a nadie, Dios me libre.
Se que la labor es ardua y complicada y alguno estará pensando ¡¡quien me ha mandado a mi meterme en semejante berenjenal!!
Desde aquí ¡ANIMO y ADELANTE CON EL PROYECTO! que llevaba buen camino y espero que lo sigua llevando, pero me gustaría saber como están las cosas, si es posible, componentes, cajas, etc. si es que se puede o alguien nos puede contar como esta la situación del tan ansiado previo.

Muchas gracias

Salu2/EA2AZW/Abilio

Aunque veo este tema un poco frio, hace un tiempo puse mis dos placas en venta, porque este montaje es demasiado complicado para mi, ademas, de no disponer del material necesario.

El precio, es el mismo por el cual se compraron, ya que 9e mas en la cartera que menos, pues da exactamente lo mismo.

Puse que se habian vendido, y que atenderia a quien en primer lugar las pidiera, pero el pago no ha llegado y ya hace tiempo, y borré los emails de las segundas y terceras personas que les interesaba, por o cual, si mis dos placas, le pueden servir a alguien para tener una alegria en esta aficion, solo tiene que pedirlas, y con gusto se le enviaran.

De nuevo, hay varios interesados.
Resevadas, pagadas y enviadas.

ea5geb@yahoo.es

Hola!!

Voy a pedir en breve las cajas a RFMICROWAVE.IT. Como tienen un pedido minimo de 30 euros, voy a pedir alguna cosa más para mis cacharreos...

Si alguien quiere alguna caja o algun componente raro que me envie un email a ea7ee@ure.es y lo apunto. Supongo que pediré por lo menos 5 cajas y 9 conectores SMA para las conexiones. Cada caja sale a unos 3 euros y los conectores creo recordar que a unos 2 euros.. y ya tenemos los 30 euros.. Yo me quedaré con tres cajas, si alguien quiere alguna de las dos sobrantes o alguna cosa para aprovechar el envio que me contacte..

No pedire más de 10 cajas porque no tengo tiempo y no me puedo dedicar a enviaros las cosas por correo, pero si puedo ayudar a alguno a terminar el montaje pues no estaria mal..
Saludos
Manolo
