Hola a todos ,bueno he efectuado unas pruebas rapidas por falta de tiempo , pero el resultado es positivo una ROE 1.2 en 2m, en 432 no me fio de lo que marca el medidor ya que es un sirtel de 27mhz, aunque en 145 marca bien, y el analizador de antenas MFJ que tengo solo llega a 175 MHz,quiero tambien como siguiente paso ponerle un bazooka de 1/4 de onda de 145 como simetrizador y construirme un medidor de roe para uhf y superiores pero de momento me fiare de lo que dice el mmana,probado con walquie respecto a la porreta hay muchísima diferencia en 145 y 432 ,bueno de momento esto es todo ,un saludo EB3DYO FRANCISCO

Hola a todos aquí os dejo las fotos de la antena definitiva con su balun tipo bazooka un saludo EB3DYO FRANCISCO

Te falto calor en soldar el PL jeje

y eso que el soldador es de 100w,tambien se ve mas gordo porque porque arriba hay la soldadura de pl mas la malla y abajo la del tornillo de aguante y conexión al boom jiji bueno de aquí a que que la ponga igual ya esta oxidada,tengo que desmontar una cubica de 5 el de 144 ,una de
23 el de 1250 y poner esta,voy a simplificar la instalación que por 4 contactos de dx al año no me sale a cuenta tener armatostes de antenas asi que a lo practico, simple y que funcione jijiji un saludo EB3DYO FRANCISCO

Como has calculado el factor de velocidad del balun?, midiendo o a ojo?.

A ojo yo diría que 0,88. 👿

hola Angel el fv, el habitual del aire 0,98 aunque quiero mirar con una sonda de rf si llega a marcar el máximo de tension ,recorres la barra hasta conseguir el máximo antes de bajar de nuevo ,cortas allí y ya esta ,esto es valido también para dipolos ,verticales ,etc esto es ideal par los que por ejemplo no tengan o no se fien de las longitudes que dan los programas de antena,bueno poco a poco,hay que tener en cuenta que si funciona,funciona,y si no ,no le hace daño al ir el cable directo,jijiji.un saludo EB3DYO FRANCISCO

Baja ese 0,98 que tienes también PVC en el dieléctrico.

Cuando he construido alguno lo he hecho con un trozo de coaxial que luego descarto, el tubo a la masa del conector y la malla del coaxial al vivo, el otro extremo abierto y cortado al ras tubo y coaxial buscando el cortocircuito en el analizador, una vez ajustada la longitud del tubo remplazo el trozo de coaxial por el definitivo.

Hola Angel ,si perfecto lo que dices, de hecho es asi como calculo el FV real de los coaxiales ,cortocircuitando el de prueba ,una carga de 50ohm y un latiguillo al analizador y buscar la frecuencia de resonancia y luego calcular el fv respecto al cuarto de onda ,gracias por recordarme esto la verdad no había caído cuando lo uso amenudo .un saludo EB3DYO FRANCISCO

En lugar de cortocircuitar dejarlo abierto, sin la necesidad de la resistencia de prueba el analizador te mostrara perfectamente un cortocircuito cuando la longitud sea 1/4 de onda.

hola Angel mi analizador es el sencillo de MFJ que solo tiene un medidor de roe y hay que hacerlo asi ,con los del tipo digital veo que es diferente, con el mio,es mas preciso con carga, variable, en este caso concreto ,al no saber que impedancia tiene la malla del coaxial con el tubo,o ponerle 50 ohm y aunque no baje a cero siempre habrá un minimo gracias de nuevo un saludo EB3DYO FRANCISCO

Hola a todos,hoy he desmontado el bazzoka para comprobar el FV real,con mi MFJ249 y calculado con carga y cortocircuitado,porque asi no tenia que quitar el conector de abajo,bueno una vez calculado este me ha dado un FV=0.81,cortado para que tuviera la longitud para 145 y vuelto a comprobar con el MFJ249 dando 1.1 de roe,y gran ancho de banda,(el bazooka me refiero) ,el tubo utilizado tiene un diámetro interior de 1.5cm y el cable el rg213.un saludo EB3DYO FRANCISCO

hola a todos una vez comprobado el fv de bazooka ,he podido reconstruir un medidor de ROE de 432mhz tenia el medidor destrozado ,asi que , cogi uno de

un medidor de 27, y repasar las soldaduras internas, quedo como nuevo pero con medidor encogido jajaja ,probada la antena no llega a moverse la aguja en toda la banda ,asi que tiene un buen ancho de banda ,os dejo la imagen de la capuza al medidor ,pero almenos vuelvo a tener medidor de 432, un saludo, EB3DYO FRANCISCO

Hola,

Estaba re-leyendo este hilo.

Francisco, ¿Como acabó al final ese experimento de antena?
¿Funcionó multibanda?

Escribió:

En lugar de cortocircuitar dejarlo abierto, sin la necesidad de la resistencia de prueba el analizador te mostrara perfectamente un cortocircuito cuando la longitud sea 1/4 de onda.

Corregidme si me equivoco, pero con carga al final se detectan los múltiplos de 1/2, y abierto al final se detectan los múltiplos (impares) de 1/4.

Gracias.

73, Máximo - EA1DDO

Hola Maximo,la antena funciona perfectamente en las dos bandas,el 1/4 cerrado es para saber la resonancia ,veo que no tienes claro como lo hago con el mfj sencillo con medidor de roe solo ,se coloca un cable de 50omh del mfj hasta una carga de 50ohm de longitud cualquiera ,que tienes? roe=1, en paralelo a la carga le pones la longitud de coaxial cortocircuitada en el otro extremo,en este caso el tubo que hara de funda de coaxial y el vivo sera la malla del coaxial buscas con el mfj la frecuencia que vuelvas a tener roe=1 este sera la longitud de 1/4 de onda en la frecuencia que da el mfj, con esta longitud y frecuencia calculas el fv, 1/4L=FV x1/4fc, evidentemente esta longitud resonara en su frecuencia y múltiplos impares,por lo que el balun tipo bazooka cortocircuitado en la base resuena en 145 y 435 bueno es todo ,un saludo EB3DYO FRANCISCO

Hola,

Francisco, entiendo, como si fuera un stub.

Efectivamente, lo que yo decía era otra cosa:

Gracias.

73, Máximo - EA1DDO

la imagen de color que has puesto pero el cable CERRADO,no open, i cuando da roe=1 la longitud es 1/4 onda de la frecuecia que marque el analizador y de ahi con la formula sacas el fv,se puede coger la frecuencia central entre los margenes de roe de 1.5 como frecuencia central y de resonancia,que sera la exacta de roe=1, yo sustituyo el transmisor por el mfj analizador ,como generador de rf y frecuencímetro para saber donde resuena, con un transmisor te puedes volver loco buscando la frecuencia jiji ,un saludo EB3DYO FRANCISCO

Eso es, asi es como explique que lo hacia yo en el hilo del los VNA que tienes Maximo, como en la imagen a color pero con el VNA, en vez del transmisor.
73.

gracias Pedro, mira que les cuesta entenderlo se,hacen un lio entre cerrado 1/4 y abierto 1/2onda que es lo mismo ,pero se lian,prefiero siempre cortocircuitado sobretodo para hacer filtro con cable coaxial ,precisamente por ser cortocircuitado pone a masa toda frecuencia fuera de resonancia (excepto múltiplos impares),también les costo entender el tema que inicie hace tiempo "malla sintonizada" pero al final todo se entiende jijiji un saludo EB3DYO FRANCISCO

Hola,

Si Francisco, perdoname si soy algo lento en entender las cosas.
De hecho, aún no lo entiendo todo. Tengo que mirar que pasa con la onda cuando va por el coaxial y llega al final y se encuentra; abierto, corto o carga.

Con carga, se disipa la señal.
Pero con abierto y corto, creo que se refleja pero no de la misma manera.
Ahí arriba el dibujo dice que abierto refleja pero sin cambiar la fase.
Supongo que cerrado (corto) refleja con cambio de fase.

Gracias

73, Máximo - EA1DDO

Hola,

Acabo de coger el VNA y le he conectado un coaxial de 150 cm de largo.
He analizado la fase con el extremo abierto y con el extremo cerrado;

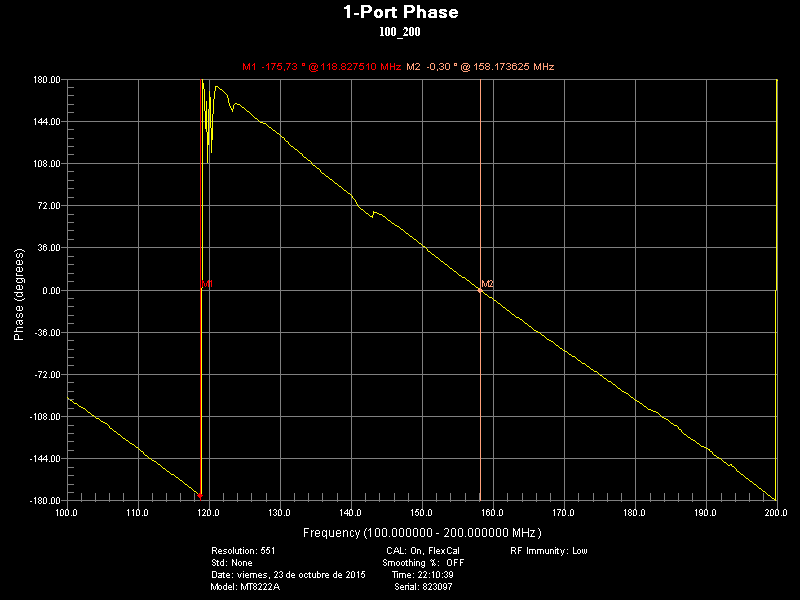

Extremo abierto

Extremo cerrado

Con el extremo abierto, el punto (uno de ellos, entre 100 y 200 MHz) donde la reactancia es cero, es sobre los 158 MHZ.
Con el extremo cerrado ese punto es sobre los 115 MHz. Con el extremo cerrado, el punto anterior, 158 MHz, coincide con un máximo.

Lo siguiente es del manual del MFJ-259;

73, Máximo - EA1DDO
