LINEAL 144MHZ,432 MHZ,1296MHZ

Pues tengo animo,ya esta preparada la linea coaxial para el sensor de ROE.

73

Que buena pinta tiene ese juguete.

Felicidades Ramon.

Hola,
Bueno,tenemos el frontal pintado,ahora pasamos al cableado,sin error,todos los componentes han sido probados,si no hay error de cableado,tendra que arrancar a la primera.Y para acabar pondremos la rotulacion y a disfrutar.
73

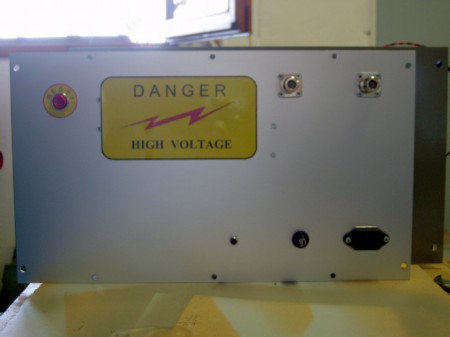

Panel trasero,falta algunas rotulaciones.

73

El cableado.....

73

Hola Ramón

Un posible solución para el panel frontal

73 Joan

Hola Joan,

Te mande un privado.

73
Ramon

Hola Ramón

No es ningún secreto,la respuesta lo pongo aquí y así ayudamos la gente con gana de cacharrear.
Es una técnica antigua, pero barato y rápido.Utilizo una pintura negro mate para panel,rotulado con letras que se transfiere con un lapizo o bolígrafo ,se vende en librería, no se como se llama,y al final un spray de laca incoloro mate para protección.

73 Joan

Gracias Joan,

73

CABLEANDO;CABLEANDO,...
Al final son muchos cables,a la derecha y izquierda se ve las dos resistencias para ,una la velocidad del ventilador y la otra para el aranque suave de la alta tension,cuando se tendra determinado el valor optimo de cada una, se pondran de une valor fijo.
Ya falta menos.
73

Cuando acabes Ramon, te invito a almorzar y me lo regalas, je je je je. Sabes que es broma.

Hola Jordi,

Pesa demasiado para ti jajaja. No parese pero le pones mas y mas ,al final son unos cuantos kilos,ya estoy montado lo coaxiales y masas.Despues verificacion para que no aga PUFFFFFFFFFFFFFF.
73
Ramon

Congratulations. Buena pinta y buen ritmo. Espero que el circuito de temporización con pic vaya bien en un entorno de RF.
Un saludo.
Javier

Hola Javier,

Bueno,el circuito fue comprado en otro linea con otra frecuencia,ya veremos lo que pasa,por eso viene lo mas critico,ya esta terminado de cablear.
Voy a empezar el de 1296mhz,y pondre los dos en marcha en el mismo tiempo.
Todos los circuitos fueron probados en la mesa.
un saludo.
Ramon

Hola,

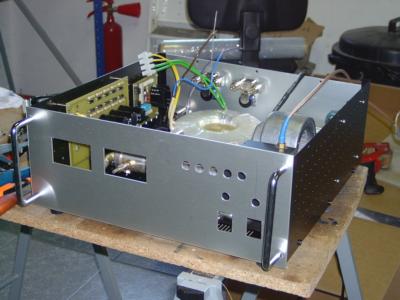

Ya estamos con el 1296mhz,Colocamos todo en la caja.

73

POR FIN CON FOTO

Hola,

El frontal 1200mhz montado con sus componentes y pintado.

Hola,

La demultiplicacion del TUNE de salida, con engrenage de 25 y 45 de diametro, con material standard modificado.

73

Hola,

El cableado es lo mas aburido,sobre todo no hacer errores que pueden tener consecuencias .La caja permite habrir los laterales lo que facilita el trabajo, para la puesta en marcha,como todos los componentes foncionan, se conectaran uno detras de otro, terminando por la Muy alta tension en este caso 2500V.

73

foto

Cable coaxiales RG142 teflon con conectores de STECKER, una maravilla de montage con una excelente precision, modelo UG536STG para cable RG142 B/U.
73
