LINEAL 144MHZ,432 MHZ,1296MHZ

Hola,

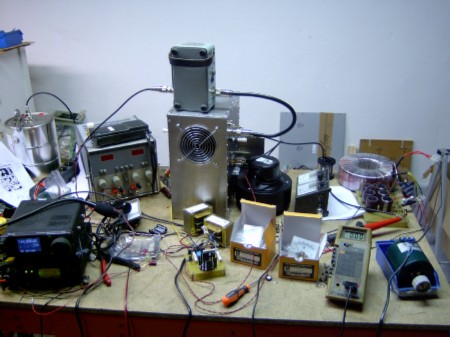

Antes de colocar todos los componentes del lineal en la caja,se compruba que todo fonciona corectamente encima de la mesa.al fondo el Trasformador de alta tension,se limito a 1000V,el circuito de bias,vu-meters,trasformadsor de filamentos,los circuito anexos no estan,retardos etc..

73

Juerrr... que ritmo de trabajo más bueno, sin pausa.

! Muy buena actividad !

Hola Guillermo,

Demasiado lento a mi gusto,pero la faena antes que el hobby,ya falta menos y queda lo peor,hacer agujeros rectangulares.
Cuando termine la 144mhz,por la 432mhz y todo en caja.Y la 1296mhz tambien.
Un saludo.
Ramon

Yo de mayor quiero ser como Ramon EA3KP.

buen trabajo Ramón, felicidades! y de agujeros, con broca rectangular es como la escopeta de esquina.
Nos escuchamos de pronto, como lo veo.

73 Joan EA3BSG

Hola,

Pues Jordi,ya puedes hacer los agujeros rectangulares,ya viste la caja.
Joan,espero que nos contactamos en plazo lo mas corto posible,tengo que montar el conjunto mastil" made in PAU ".Solo me falta los mastiles y los tornillos.
Un saludo.
Ramon

MUCHO CUIUDADO CON LA ALTA TENSION

Esto puede pasar,con 900V bien,con 1500V Spufff .
Espacio insuficiente entre condensador,resistencia y condensador.
Solucion en este circuito,poner la resistencias por debajo,el proximo circuito estara modificado.
73

RECTIFICO.LA RESISTENCIA ESTAVA MAL CONECTADA,EQUIVOCACION DE CONEXION.
-Mas de 2000 V en sus bornes.Claro. SPUFFF.

Malo

Bueno,se modificara el circuito ,pero para otro concepto ,de momento,falta la prueba para 3600V de salida.
Huyyyyyy que duele.
ES MORTAL CON MUCHO CUIDADO.

Hola,

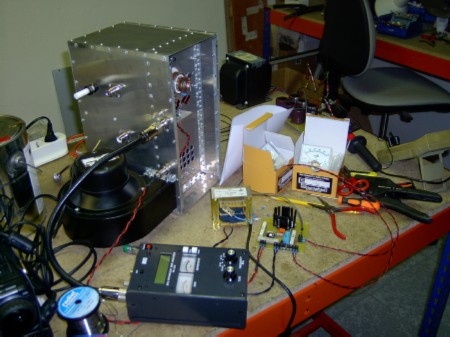

Que follon tengo en la mesa,ya se termina la puesta a punto de la cavidad,
40 W input y 420W output HF.Solo con 1900V de alimentacion de alta ,falta provar con 2600V mas o menos.
Despues ,poner todo en la caja y terminar los circuitos de retardo y protecion.
Tambien de reducion de la turbina,ya que da mucho aire.

73

Cuidadin con la alta tension, no se te vaya a rizar el pelo Ramon. je je

Hola buenas Ramon,como va lo del teflon?,te he mandado varios privados preguntandote y no se si no te han llegado o que?,tambien al mail.YA me diras .
UN saludo
EA2DLX IBAN

Hola Iban,

Con mucho follon d'imprevistos de averias con mi sistema de comunicacion,y estava muy liado para resolver esto,ya esta casi resuelto,por el teflon,la pieza esta al pied de la maquina para cortar haver el lunes si se corta.
un saludo.
Ramon

Holla,

Aqui el circuito de control con PIC para los diferentes retardos,todos los controles del lineal.
73

Hola,

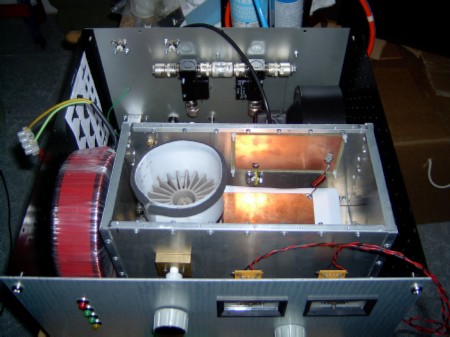

En la recta final,premontado de los componentes y colocacion de los diferentes circuitos en el interior,para determinar el cableado que se va hacer en otra maqueta para los cableados.
Le falta pintar el frontal o poner un adesivo especial con todo y rotulado.
Creo que si no se retrasan los proveedores ,estara listo al final de mes.
73

Hola,

Queria hacer una pequeña encuesta,para darme unas ideas,la parte presentacion no es my punto fuerte.
El frontal ,como hos gustaria tener lo, que color de fondo,color de las letras,pintado o laminado del tipo profesional etc..
Aqui se ve el aluminio bruto.
Las respuestas a: ea3kp@ure.es

Gracias. 73
Ramon

Hola,
Disposicion de los modulos,el doblador de alta rension,lo tengo que volver a diseñar mas reducido,de momento hay un dibujo de papel en el sitio.

73

otra vista

Modulo de control foncionando

Con algunas modificaciones.Por eso sirven los protos.

Tiene entradas para las proteciones,de momento terminare el montaje para poner lo en marcha,y despues con mas tranquillida,terminare las sondas.

Espero que tengueis animo para cacharear.

un saludo.
