LINEAL 144MHZ,432 MHZ,1296MHZ

Hola,
Una vez terminado la cavidad,se monta los circuitos de bias o polarizacion ,que podria ser con un circuito electronico,el avantaja es que se puede ajustar segun el tubo o con un diodo zener ,se ajusta con diodos montados al reves,caida de tension de 0,6v por cada diodo.
El transfo es toroidal de AMP-UK con el circuito doblador de tension.
Mas los circuitos de proteccion,roe,temperatura,alta tension,filamento y temporizaciones,se va utilizar una fuente para 2 lineales,verdad que no se hablar con los dos a la vez, para multi no sirve.hay,hay.
Bueno seguiremos.
73
Ramon

Hola, ya veo que sigues disfrutando y montando la verdad es que esto intrigado y me gustaría verlo funcionar.
De todas formas igual me animó a montar uno YA me dirás dónde has comprado el kit:laugh:
Espero que tengas bien el brazo.
Ya me contarás como tienes el previo de recepción de 1.2ghz con filtro que me gustaron también las fotos.....
Saludos David.

PD: qué te pasa no puedes seguir poniendo fotos en el mismo hilo, que has tenido que abrir otro?.

Hola,

Es para no mesclar uno con otro,el brazo mejor dicho la mano va mucho mejor pero con protecion,gracias.
No hay un kit es todo artesano.El previo esta montado a la espera de las cajitas y conectores que estan en camino,cuando lo tenga probado ya contare.Hoy tendre cortado todas las chapas,este ira mas rapido.Tiene menos faena.Estoy pensando utilizar un circuito puesto aqui en el foro,para los controles asi la cosa ira mas rapido ahun.
un saludo.
Ramon.
Estos hilos son para que los colegas se animen a cacharear,tanpocoi es muy complicado.

Hola,
Linea de salida de placa,debe quedar a 50mm del chassis,aqui por el grosor del socalo hay que modifircarlo para que el tubo baje 5mm.
Todas las chapas estan cortadas,seguiremos el montaje.

73

Hola,

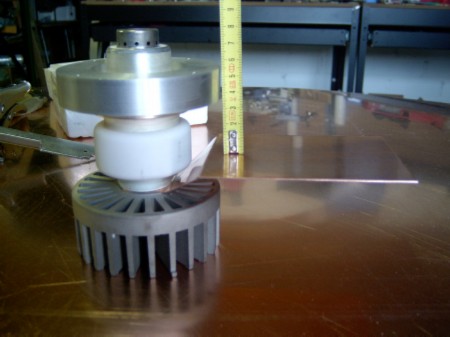

El zocalo a sido rectificado y la linea queda a 5cm de massa.

73

EA3KP escribió:

Escribió:

Hola,

El zocalo a sido rectificado y la linea queda a 5cm de massa.
Proxima etapa,montar la caja,mismo estilo que la cavidad 144mhz.
El ajuste se ace con una linea capacitiva a massa,por debajo y la salida HF por capacidad por arriba.Cuando hablo de capacidad es a base de trozos de chapa de cobre y con lamina de teflon.

73

Hola,

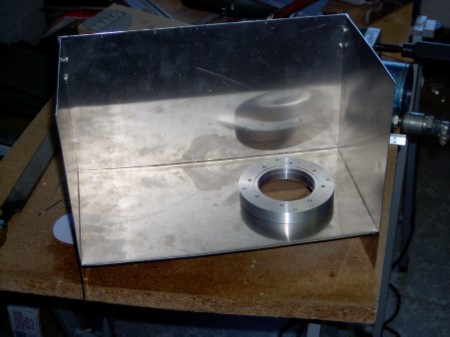

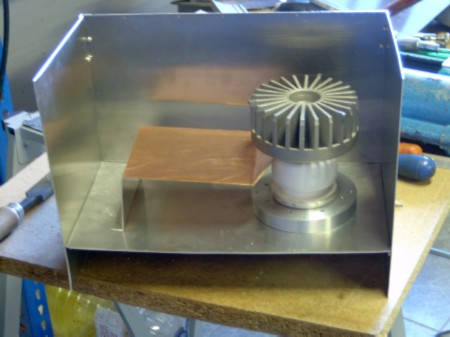

Aqui ,tenemos parte de la caja con el zocalo en su sitio.
73

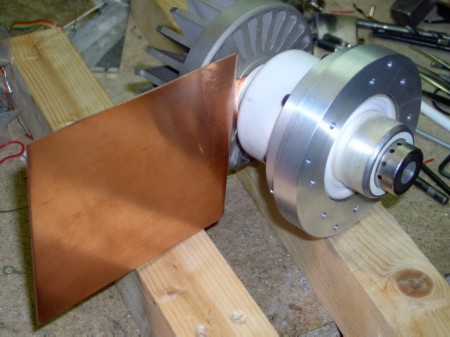

Y aqui,el conjunto tubo linea de placa con la linea de desacoplo,vemos que la linea de desacoplo no tiene el plegue en su sitio,tendre que hacer otra.
Cosas que suelen pasar.
73

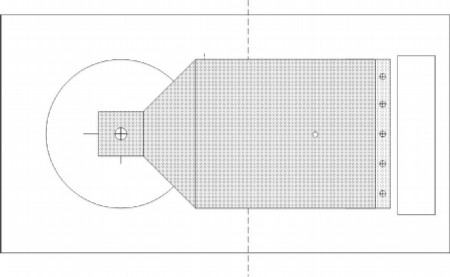

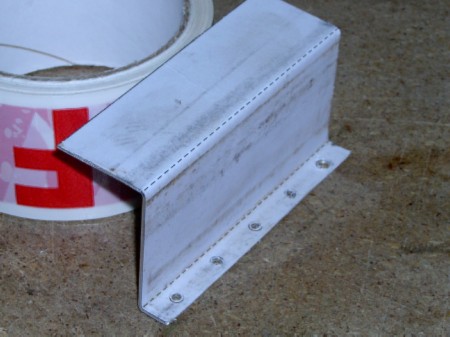

Las medidas en la plantilla de papel en sido modificada,despues la pegamos en el trozo de chapa de aluminio con cinta doble cara, la hemos doblada y taladrada,es un sistema simple y eficace.
73

Hola,

La cavidad esta terminada,pasamos a los circuitos.

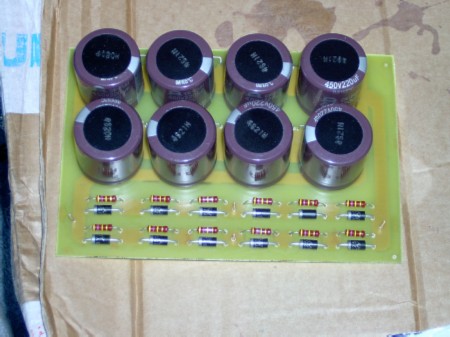

La fuente,hay de dos tipos rectificador con un puente y condensadores de filtro y otra placa que es un duplicador de tension,mas o menos tienen la misma pinta,despues circuito de temporizacion,de polarizacion,control de ROE,de temperatura, etc....
73

Hola,

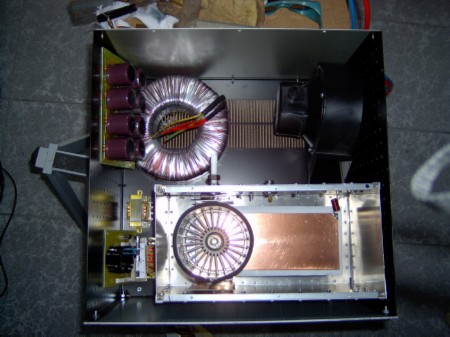

Casi todos los circuitos estan terminados y ahora hay que disponer los diferentes componentes dentro la caja ,pensando al conexionado.

73

Hola,

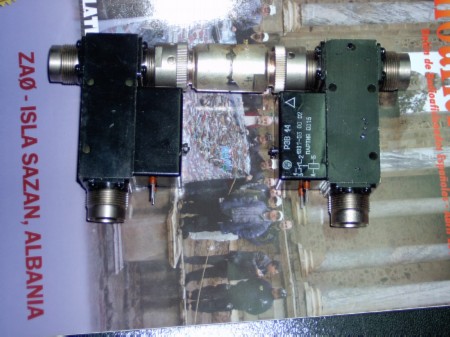

Como hacer el puente entre los dos reles sin coaxial,aqui lo teneis.
73

Hola,

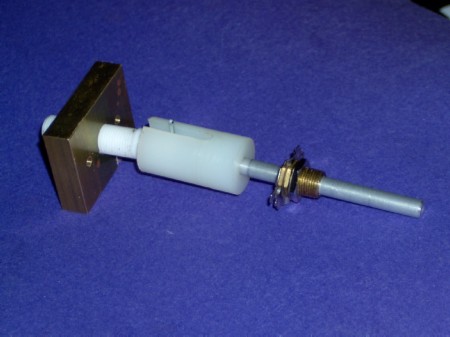

Sigamos con el lineal,aqui tenemos el mando para el ajuste de sintonia del paso final,rosca de teflon que ira empujando la lamina interna de ajuste,sistema simple,con el minimo de piezas.
73

Hola,

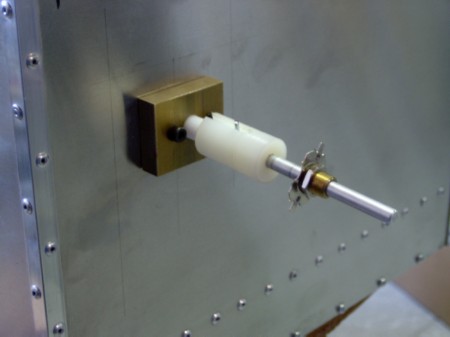

El eje montado en la cavidad.
73

Hola,

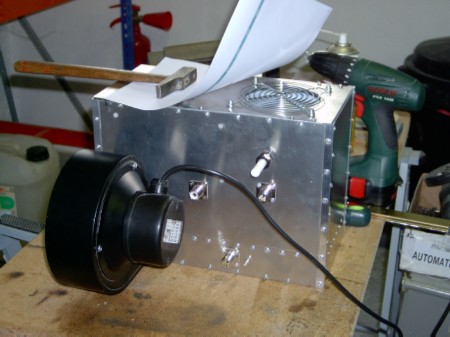

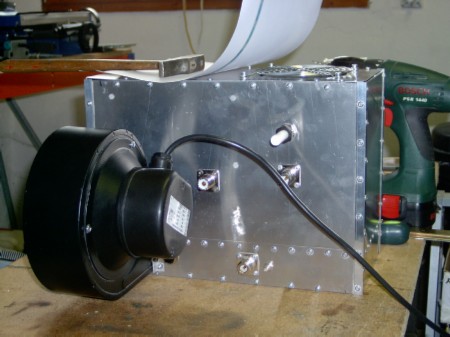

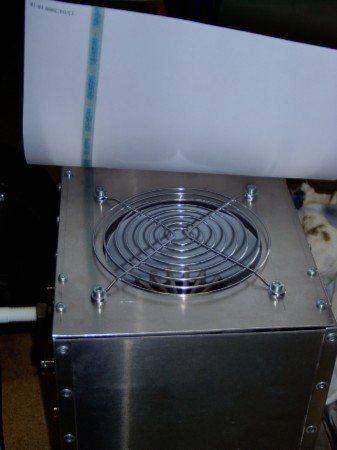

Vuelvo con el tema,la turbina esta montada,pruebas de ventilacion,como se aprecia el papel esta a tope,la turbina es algo fuerte para el GS31,tendre que bajar se velocidad.

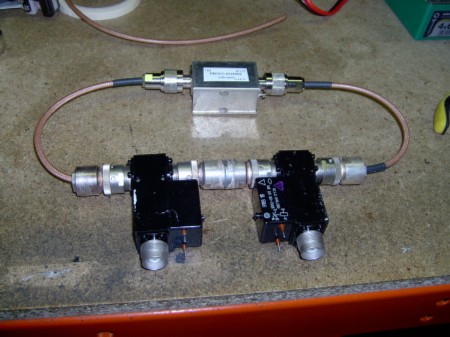

Despues vemos uno de los previos montado con los reles Russos,falta el circuito reductor para el preampli (de 24V a 12V)
73 Ramon

la 2 .

la 3.

y el prebio.

73

Aver si puedo subir el video.
Pues no.Lo siento.
73

Aqui lo teneis.

73
