LINEAL 144MHZ

2ª

Hola buenos días.
Qué buena pinta tiene, no sé cómo lo montadas y que esquema pero por lo que se puede ver eso promete ji ji ji.
Ánimo sigue con el proyecto y que viva el cacharreo que es el principio del radioaficionado.
Por favor sigue poniendo cosas.
Saludos EA2CRP DAVID

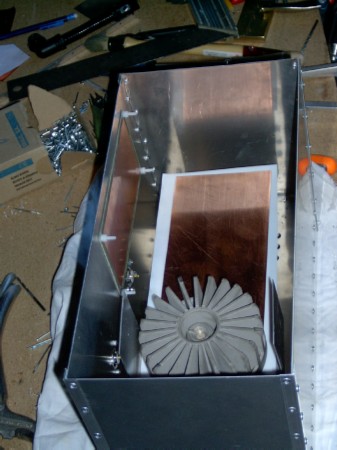

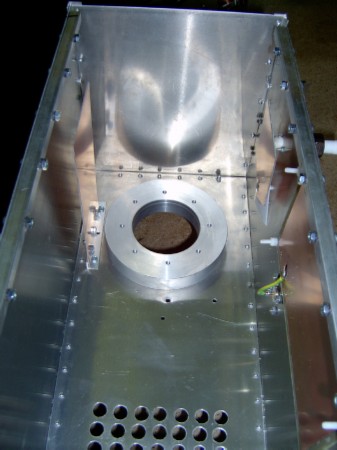

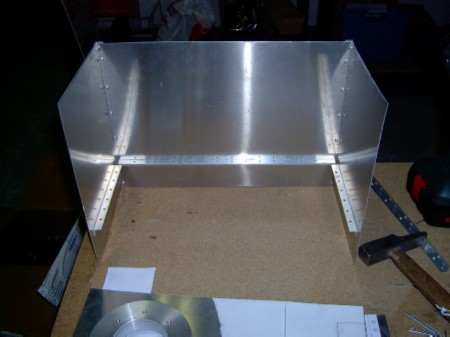

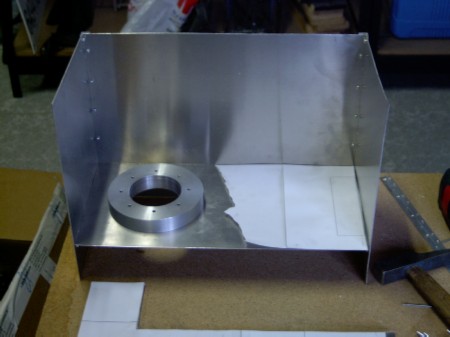

Otra fase,linea de desacoplo (en aluminio),la lamina de teflon,y la linea de salida placa,por debajo hay que fabricar una arendela para que la linea de desacoplo quede contra la linea de placa.
73
Ramon

EA2CRP escribió:

Escribió:

Hola buenos días.
Qué buena pinta tiene, no sé cómo lo montadas y que esquema pero por lo que se puede ver eso promete ji ji ji.
Ánimo sigue con el proyecto y que viva el cacharreo que es el principio del radioaficionado.
Por favor sigue poniendo cosas.
Saludos EA2CRP DAVID

Hola,

Ya vez como estoy liado,suerte que esto va bastente rapido,lo gordo va rapido y el fino mucho menos jeje.
Este montaje sale de un"CROQUIS" de un colega YO ,pero solo es un croquis con bastante errores,es una orientacion,va bien por las medidas,no hay que buscar mucho,ya veremos con los ajustes si estan bien.
Animo,solo me costo 6 horas para esto.
Lo mas complicado a sido doblar las aletas de la linea de desacoplo por no tener outillage.
73
Ramon

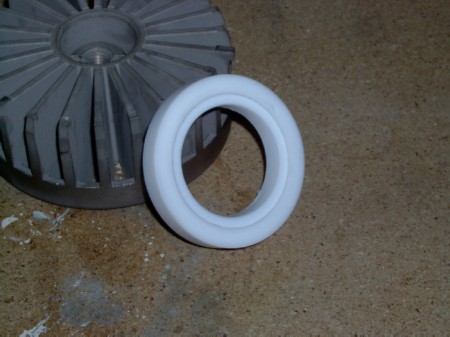

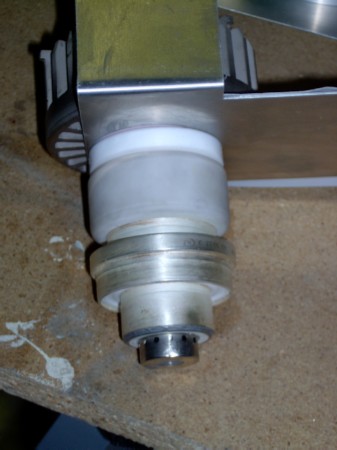

La arandela de separacion cuerpo tubo y lineas.
echo en teflon.
73
Ramon

La arandela colocada.
Y para hoy ,ya esta bien.Finito el cachareo que mañana toca mas.
73

Hola,

Quien ha dicho que iba a para de cacharear????
Pues sigo con dificuldad,pero sigo.
Lo importante no perder el animo.
10 dias,pasaran,espero rapido.
un saludo.
Ramon

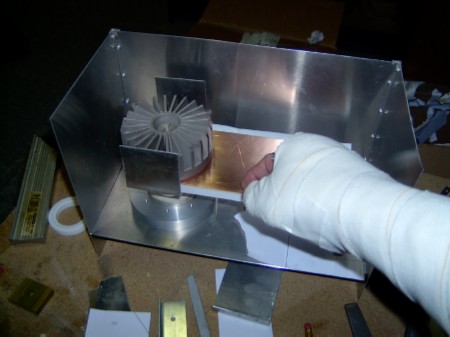

Caray Ramon, y eso de la mano?

Hola buenas noches a todos.
Ostras macho, si has hecho todo eso con la mano chunga no quiero pensar que montaras cuando tengas el brazo bien.
Mucha gente que está bien hace mucho menos JI JI JI.
Saludos

JAJAJA.
Una reliscada en la rampa del garage,tranquillo que voy a seguir,pero con las cosas pequeñas,al final del mes tiene que estar terminado.Y voy despues para el 432mhz.
un saludo.
Ramon

hola
Seguimos con el montage de la cavidad 144mhz,(la mano aguanta la faena con dolor.HI)
se termina la caja.

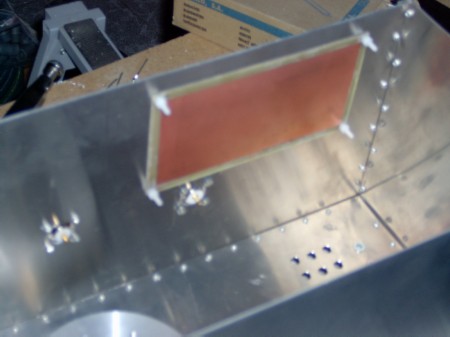

se monta el condensador de desacoplo de la alta tension.

se comprueba que todo este bien,y despues empezaremos a montar los mecanismos para ajustar los circuitos de entrada y salida.

cordial 73
Ramon.

Hola,

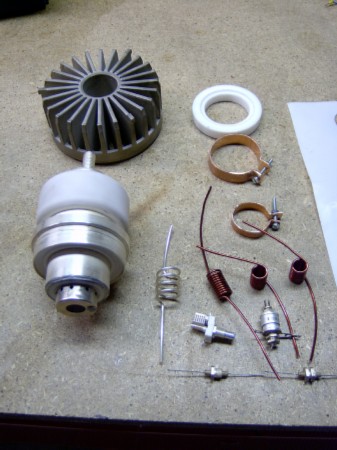

Sigamos la contrucion del lineal,aqui unos componentes.

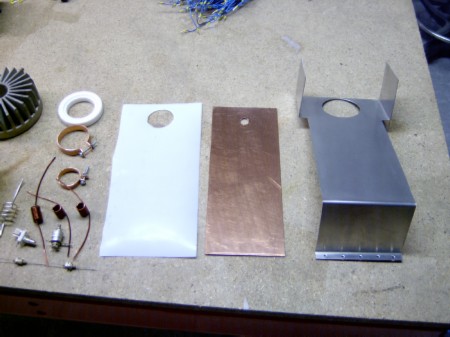

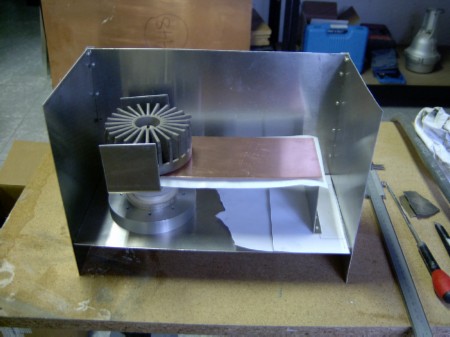

Lamina de teflon,linea de placa y linea de acoplo.

a la izquierda capacidad de ajuste de sintonia,a la izquierda capacidad para la salida antena.

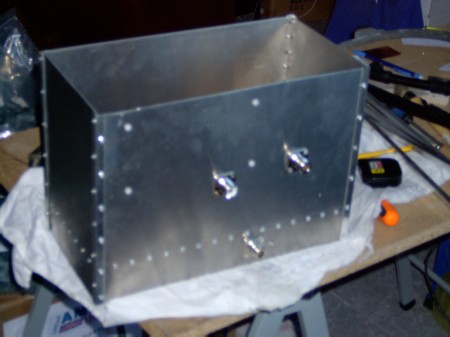

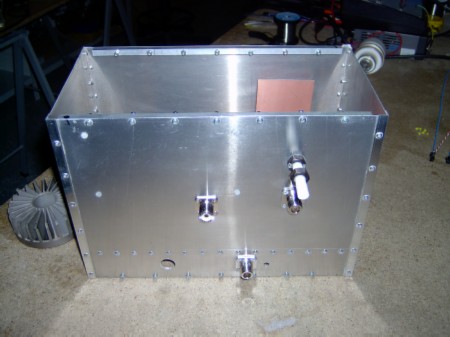

caja vista del lado conectores,falta el conector para el filamento y la capacidad de entrada.
73 Ramon

va cogiendo forma, je je.

Hola,

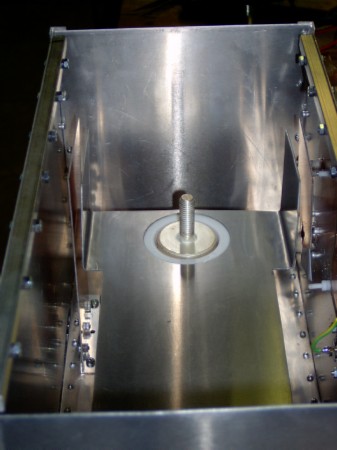

Centrage de la linea de desacoplo con la arandela de teflon torneada a medida.
El condensador de ajuste de placa a sido puesto mas atras para subir algo en frequencia( el elemento vertical de la isquierda.)
