INFORMACIÓN TECNICA BANDA 70 MHZ.

Página 1 / 2
EA6CA
Mensajes: 166
#2543  - 13 diciembre, 2008 18:56

HOLA A TODOS,ABRO ESTE HILO EN EL FORO, PARA QUE TODO AQUEL QUE QUIERA
PONGA SUS PRUEBAS ,CON LOS EQUIPOS,ANTENAS, TRANSVERTER, ETC. ETC.
PARA LA BANDA DE 70 MHZ.

HEMOS REALIZADO UNA MEDICIÓN DE ARMONICOS DEL TRANSVERTER ME4T.
PARA LAS CUALES HEMOS UTILIZADO UN ANALIZADOR DE ESPECTRO´
Y EL RESULTADO OBTENIDO, HA SIDO
QUE LA DIFERENCIA ENTRE LA SEÑAL FUNDAMENTAL (70,200)
Y EL PRIMER ARMONICO (140,400)
ES DEL ORDEN DE 50 dbs.
POR LO CUAL CON UNA POTENCIA DE 6 W.,
EN EL PRIMER ARMONICO
TAN SOLO SE RADIARAN 0,046 mW.

PRUEBAS REALIZADAS POR:

EA6WX Y EA6CA

SALUDOS Y FELICES FIESTAS A TODOS

No hay mas ciego que el que no quiere ver
ni mas sordo que el que no quiere oir
porque ati no te guste, no quiere decir que no guste a los demas
Blog.. ea6ca.blogspot.com
73´s de EA6CA

ResponderCitar
Inició el tema
EA1BLA
Mensajes: 493
#55175  - 14 diciembre, 2008 17:08

Hola.

Yo he montado el transverter + AL de Spectrumm Communications. Loa ajusté inicialmente con un vatímetro a la salida. Daba 25W. Cuando lo comprobé en el analizador de espectro el segundo armónico estaba solo 20 dB por debajo de la salida. Después de cierto tiempo resintonizándolo no conseguí que bajara de de 33 - 34 Db dicho armónico.

Esto quiere decir que no es una solución muy apropiada para el que no disponga de herramientas para ajustarlo.

Un saludo.

73 de Manel
EA1-260026 de 1979 a 1982
EB1AK de 1981 a 2009
EA1BLA desde 1982

ResponderCitar
EA5TT
Mensajes: 1878
#55176  - 14 diciembre, 2008 18:22

Manel, yo estoy a la espera de recoger el mismo modelo de Spectrum

Un filtro pasa-bajos o pasa-banda a la salida sería una solución?

Si el problema es sólo en el 2º armonico igual se podria probar con lineas de 1/4 de onda a la salida (dejan pasar los armonicos impares)

73 y felices fiestas, Manuel

Manuel DOM
Estacion Española de Radio Experimental
En V-UHF la PACIENCIA más que una virtud...es una NECESIDAD!
IM99sl Manises, Valencia.
ea5tt@yahoo.com

ResponderCitar
EA5EF
Mensajes: 117
#55177  - 14 diciembre, 2008 20:24

Manolo TT:

Cuando lo tengas a punto avisa y haremos el 1er QSO entre ambas orillas del río jamás hecho en 70 Mhz :laugh:

A mí me llegó la semana pasada el xverter de Gabi y esta tarde he terminado una yagi pequeñita de 3el de DK7ZB.

De momento QSO con EA6SX y con EI7IX en una Es de 30 segundos que tuve la santa suerte de pillar ayer. CW, claro :P

73 y a disfrutar,

Paco

La Cañada (Valencia)
IM99SM
"Si no hay viento, rema"

ResponderCitar
EA5TT
Mensajes: 1878
#55178  - 14 diciembre, 2008 22:26

Hola Paco:

Me alegro de que andes enredando por los 4 metros, pensaba que no había nadie operativo en kilómetros a la redonda.

Yo ya tengo montada (a falta de ajuste cuando tenga el TX) una 3 elementos de DK7ZB y algún dipolo rigido para pruebas.

Seguro que conseguiremos ese primer qso entre ambas orillas del rio TURIA (y mas ahora que lo estan adecentando y quitando cañas ;) )

El transverter he pedido en KIT, asi que espero estar QRV para las fiestas navideñas, estaremos en contacto

73,Manolo

Manuel DOM
Estacion Española de Radio Experimental
En V-UHF la PACIENCIA más que una virtud...es una NECESIDAD!
IM99sl Manises, Valencia.
ea5tt@yahoo.com

ResponderCitar
EA6CA
Mensajes: 166
#55337  - 15 diciembre, 2008 21:17

HOLA CHAVALOTES, ME ALEGRO QUE ESTO EMPIECE A IR EN AUJE, OS AGRADECERIA A MEDIDA QUE VALLAIS PROVANDO EQUIPOS COMENTEIS QUE TAL VAN, EN LA MEDIDA DE LO POSIBLE.
BUENO ,COMO AMI ME GUSTAN LOS QSO,S EN FONIA SSB,FM ETC,
ESTOY QRV , A DIARIO A PARTIR DE LAS 20H EA , SABADOS Y DOMINGOS CASI TODO EL DIA
LO DIGO, POR SI CON CRUZAR EL RIO NO TENEIS BASTANTE Y QUEREIS CRUZAR EL MEDITERRANEO JI JI .

:woohoo: SALUDOS Y FELICES FIESTAS.:woohoo:

No hay mas ciego que el que no quiere ver
ni mas sordo que el que no quiere oir
porque ati no te guste, no quiere decir que no guste a los demas
Blog.. ea6ca.blogspot.com
73´s de EA6CA

ResponderCitar
Inició el tema
EA3BSG
Mensajes: 166
#55435  - 17 diciembre, 2008 23:43

Hola Manel y todos
para suprimir el segundo armonica nececitas tener un circuito ajustado a 140 Mhz entre la salida del transverter y amplificador cual, te va bajar el nivel de señal util con unos db . despue un filtro pasa bajos ajustado a 140 y 210 Mhz la salida del amplificador de potencia.

perdone por la gramatica

un saludo

73 Joan EA3BSG YO5BSG

ResponderCitar
EA5TT
Mensajes: 1878
#55179  - 23 diciembre, 2008 20:03

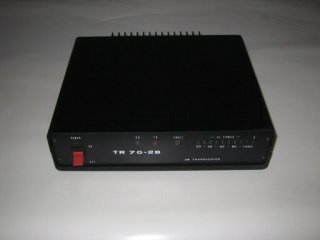

Bueno, el transverte ya pita, asi que estoy qrv desde YA con antena de hilo largo (hasta q suba a la torre).

A ver si sale la foto: Imagen000-a5ac472a862ef2ac3fef89148d0ab8e8.jpg

Manuel DOM
Estacion Española de Radio Experimental
En V-UHF la PACIENCIA más que una virtud...es una NECESIDAD!
IM99sl Manises, Valencia.
ea5tt@yahoo.com

ResponderCitar
EA5EF
Mensajes: 117
#56089  - 24 diciembre, 2008 20:29

Hola Manolo..

Tiene buena pinta el xverter..:cheer:

Acabo de ver tu msg en el 4m Forum. Yo suelo estar por las tardes cuando vengo del trabajo, a partir de las siete de la tarde, y si no durante el fin de semana. Mañana despues de la comida navideña, supongo que estaré un rato también.

Estaré a la escucha en 144.725 que es donde salís la peña de Manises.

He hecho algún contactillo en MS con Gs, pero en QRP cuesta un huevo que te oigan :laugh: (QSOs de casi una hora)

Nos oimos

HPY XMAS,
Paco

La Cañada (Valencia)
IM99SM
"Si no hay viento, rema"

ResponderCitar
EA3BSG
Mensajes: 166
#56162  - 26 diciembre, 2008 14:36

FELICES FIESTAS A TODOS

En caso que las codiciones meteo va ha permitir, soy qrv domingo
en 70 Mhz y 1200 Mhz con xverter de fabricacion propria para los
dos bandas.

73s Joan EA3BSG

ResponderCitar
EA3BSG
Mensajes: 166
#56240  - 26 diciembre, 2008 14:59

EA3BSG escribió:

Escribió:
EA3BSG escribió:

Escribió:
FELICES FIESTAS A TODOS

En caso que las codiciones meteo va ha permitir, soy qrv domingo
en 70 Mhz y 1200 Mhz con xverter de fabricacion propria para los
dos bandas.



73s Joan EA3BSG

Perdone por los mensages anteriores, no me salido los fotos y no se como se bora.

ResponderCitar
EA7FGJ
Mensajes: 2734
#56241  - 27 diciembre, 2008 13:05

Hola!

Esperando que se nos permita trabajar en esta banda ya de forma permanente y sin fecha de caducidad, uso un txverter de Microwave Modules MMT 70/28, aunque por ahora buscando corresponsales por la zona 7. (la crisis pego fuerte por estos lares....)

Para despues del 31 de abril, ya estare operativo con un Kenwood TS850S modificado para trabajar 50 Mhz y 70 Mhz (25 W y 10 W respectivamente).

Saludos cordiales. Feliz Año Nuevo. Maximo. EA7FGJ.

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA5EF
Mensajes: 117
#56242  - 27 diciembre, 2008 21:01

Joan EA3BSG:

Impecable el trabajo que has hecho con tu transverter. Se ve realmente bonito :)

¿Es el diseño OE9PMJ que distribuyen los OZs en kit?

Cuéntanos algo del de 1.200 también y a ser posible foto, pse.

73,
Paco

La Cañada (Valencia)
IM99SM
"Si no hay viento, rema"

ResponderCitar
EC1T
 EC1T
Mensajes: 1322
#55180  - 13 abril, 2009 23:01

Hola

Alguien sabe si se amplia la autorización que finalizaran el 25 de abril de 2009
para la banda de 4 metros de 70.150 a 70.200 MHz

ver
http://www.ure.es/informacion-general/11-bandas-atribuidas/1076-4m-70-mhz.html

http://www.ure.es/foro.html?func=view&catid=5&id=24980

International 70 MHz allocations


Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EA5TT
Mensajes: 1878
#55181  - 23 abril, 2009 18:59

Se sigue sin saber nada de la posible pórroga?

Tengo el transverter con el TX estropeado (igual alguna falsa maniobra de exceso de potencia de entrada), y quisiera saber si tengo que ponerme en serio con la reparacion.

73,Manolo

Manuel DOM
Estacion Española de Radio Experimental
En V-UHF la PACIENCIA más que una virtud...es una NECESIDAD!
IM99sl Manises, Valencia.
ea5tt@yahoo.com

ResponderCitar
EA4WT
Mensajes: 1919
#68118  - 27 abril, 2009 09:12

Hola:

Ponte manos a la obra Manolo, que parece que hay prorroga :cheer: a ver si el buen tiempo trae las aperturas.

Josetxu
Guadalajara
IN80kn

http://sota-ea4.blogspot.com/

ResponderCitar
EA1V
 EA1V
Mensajes: 1550
#68362  - 16 mayo, 2009 17:06

Hola a tod@s

La prorroga de momento...........esperemos que Teleco se digne y la autorice ahora que vienen las aperturas, aunque se sigan haciendo QSOo en esa banda......e incumplienmdo la normativa............

Saludos cordiales

Anibal - EA1ASC

Anibal M. Garcia
Doñinos de Salamanca - IN70DX
Debo de ser el único en toda europa que no le gustan los QSO UNICOS.

ResponderCitar
EA1GAR
Mensajes: 1011
#55182  - 29 junio, 2009 21:12

Buenas Noticias ya que nos han vuelto a autorizar la banda para experimentar......
Ahora si que acabo el transverter, je je. Necesito hacer un atenuador, ya que hasta ahora estaba usando un equipo de CB(alan 87)que estaba pendiente de reparación desde hace años ya que se le fueron los finales y solo sacaba 1mW de RF por lo que era ideal para excitar el Transverter. Los demas equipos que puedo usar sacan un mínimo de entre 5w y 10W por lo que necesito info se como construir un atenuador para atacar el transverter que como mucho acepta 1mw. la salida del transverter en 70Mhz está en torno 100mw por lo que un esquema de un paso final de unos 5 o 10w me vendría muy bien. Saludos

PD. Os estoy hablando del transverter de OZ2M, seguro que muchos habeis cacharreado con el.

Víctor Ucha

ea1gar@hotmail.com

ResponderCitar
EA3BSG
Mensajes: 166
#73658  - 30 junio, 2009 00:17

Hola Victor
Aquí lo tienes

lo abres con ExpressSCH http://www.expresspcb.com/ExpressPCBHtm/Download.htm

lo siento no savia que no admite solo unos cuantas formatos,manda un privado
[file name=attenuator.pdf size=9712] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/attenuator.pdf [/file]
al final ha salido un archivo pdf
73 Joan

ResponderCitar
EA7EE
Mensajes: 1621
#73673  - 30 junio, 2009 07:49

Hola!!

En este hilo: http://www.ure.es/foro.html?func=view&catid=5&id=36247#36587 tienes un diseño mucho más elaborado y más fiable, pues incorpora protección por sobredosis y con el ALC te asiguras que NUNCA NUNCA te pasas de potencia.

Yo lo tengo con el IC-746 y me va genial. Los diodos PIN que uso son los BA243 y los MOSFET los IRF9630 de potencia y van genial.

Saludos
Manolo
EA7EE

ResponderCitar
