FILTRO PASO BANDA 2M PARA FUNCUBE DONGLE

Hola Juan Antonio,

Mira, yo probaría un filtro de cuarto de onda sintonizable, como los que están en los handbooks de los años 70.
Tienen un Q muy bueno. y son sintonizables para buscar el mejor resultado.

Aquí tienes algo parecido, no tengas en cuenta la parte activa y saca la información que necesitas:

http://pa5mscavitypreamp.blogspot.com.es/2009/11/building-cavity-pre-amp-for-2m.html

Hola,

En principio cualquier filtro de alto/medio Q te serviría.
Algunos previos ya llevan dentro ese filtro, como por ejemplo este de HA8ET que lleva un filtro pasa banda a la salida;

http://www.ha8et.hu/PDF/EXTRA-2%20144%20MHz%20Contest%20Preamplifier.pdf

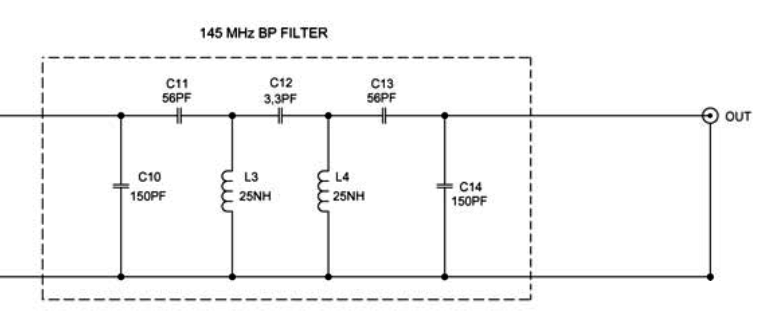

En este caso puedes "extraer" del esquema el filtro que te interesa;

73, Máximo - EA1DDO

No puedo razonarlo bien pero ? Por que no usar una cavidad tipo repetidor, a menudo se venden de 2a mano a buen precio y sueken ser de mucha calidad y muy estrechas... si no recuerdo mal unos 40khz en el iaru de 2002 pusimos 3 en serie y con mucho qrm iba bien aunque daba bastante atenuacion y habia que reajustar si habia golpes o cambios de temperatura...

Hola,

Escribió:

pusimos 3 en serie

Que exagerados. No me extraña que tuvierais atenuación.
Con 40 KHz de ancho... no puedes ni hacer QSY...

Quizás con una sola cavidad, pero son muy estrechas, no creo que puedas cubrir toda la banda.

Algo parecido pero más sencillo y creo que más ancho sería un stub. Un cuarto de onda a masa.

De todas formas, un filtro como el esquema de arriba, con dos bobinas de ajustar y media docena de condensadores... que muy bien ajustado, muy buena atenuación fuera de banda y sencillo además de barato.

73, Máximo - EA1DDO

PD. Incluso se puede preguntar al húngaro si vendería lo que es el filtro solo.
