Bueno, pues aunque tengo poco tiempo libre ya estoy preparando la nueva versión del control de "azotea". Es la V4.
Después del éxito de la V3( http://www.ure.es/foro/6-tecnico/86879-usar-el-cat-para-algo-mas.html), con la que consigo información de potencia, ROE, tensión, temperatura, y controlo todo desde el TS-2000, ya va siendo hora de darle una vuelta de tuerca más. Y ahora se me ha ocurrido algo curioso.
Como tengo muchos cables arriba en la azotea, voy a construir un módulo de control para cada amplificador y voy a usar ahora menos hilos de los que uso en la V3. En la V3 uso un hilo para el control, ahora voy a usar 0 hilos.
El "truco" va a ser que voy a mandar la información digital por el vivo del coaxial. Es posible con unos inyectores adecuados, porque la señal está un poco redondeada y no tiene armónicos y las potencia que uso para excitación de los amplificadores son de 10W máximo. Por lo que aunque no lo he probado lo veo factible.
El hecho de poder "integrar" físicamente el control dentro del amplificador me permite poder medir: ROE, potencia, temperatura, consumo de corriente. Y poder hacer el control in-situ del previo externo (alimentado vía coaxial) y del PTT. El mismo diseño puede controlar transverter de 1.2G o 2.3G que estén en remoto, minimizando la cantidad de cables y complejidad del montaje.
Espero tener tiempo para poder diseñar el invento pronto. Os dejo con fotos de la V3, un diagrama de conexionado de la V3 y un diagrama de la futura V4.

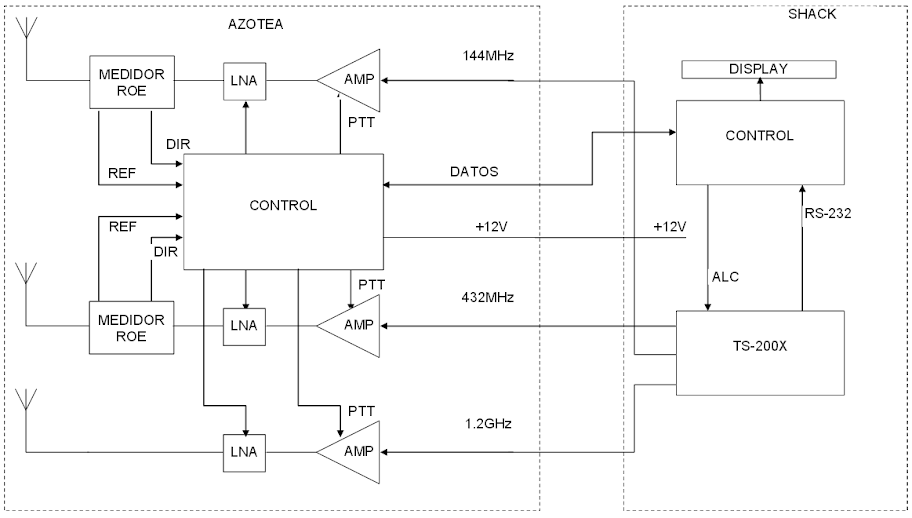

Esta es la V3:
[img]
[/img]

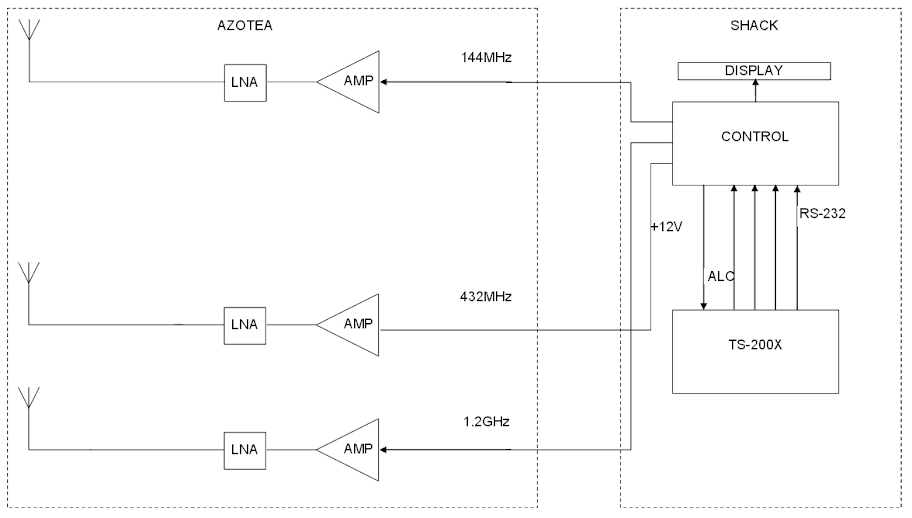

Esta es la futura V4, solo hay que añadir los inyectores abajo en el cuarto de radio.
[img]
[/img]

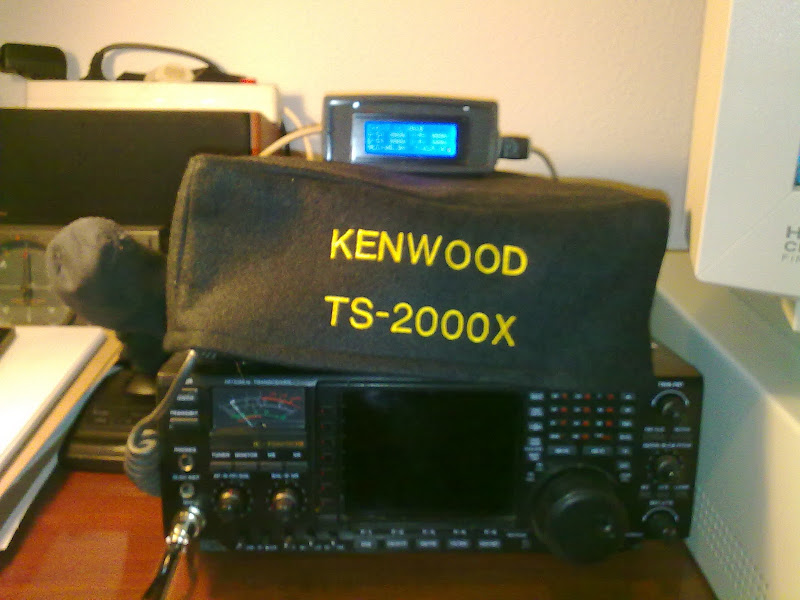

Estas son fotos del montaje actual:
Saludos
Manolo
EA7EE
Inició el tema
Manolo no paras...
¿ De donde sacas el tiempo...?
Juerrr... esto de tener "inquietudes" está genial pero dá mucho curro... :laugh:
TS-2000X más controlador remoto vía cable: ¡Interesante...!
¡¡¡¡ Queremos un KIT.....!!!!!
GUILLERMO - Cantabria VUSHF
Los Invitados no podéis ver las fotos, pero están en Picasa, en http://picasaweb.google.com/msraya/ControlV3 .
Guillermo.. Es que he pensado que si quiero poner en un futuro módulos remotos para alguna banda de microondas, incluida la de 1.2G, el tener un control centralizado para todos es muy complicado y lleno de cables.
Si divido toda la complejidad en módulos pequeños que se puedan "colocar" dentro de los amplificadores (que tienen sitio de sobra dentro) o dentro de las cajas estancas de los transverter+ampli+LNA, pues se solucionan muchos problemas. Si además no necesita cables, solo el coaxial y la alimentación, pues es una solución que si funciona dará pocos problemas.
Toda la documentación está a vuestro alcance, lo que pasa es que el montaje es muy chapucero, es en SMD y si funcionase todo al 100% me podría animar a sacar algún kit, pero no sé si a alguien le interesará... Quizás para transverter remoto sea interesante...
Aunque hace años que se usa el ICOM-202 con el PTT vía coaxial para controlar los transverter de KHUNE.. Incluso hay mods en inet para adaptar el FT-817 y otros...
Saludos
Manolo
EA7EE
Inició el tema
:blink: :blink: Manolo eres un fiera,felicidades y ya nos escuchamos en verano. :silly: :silly:
:S :S Suerte con los inventos,73. :S :S
Cecilio Eb8brz Il28ha Telde Gran Canaria
Hola Manolo.
Y... eso que tienes "POCO TIEMPO LIBRE" que si lo tuvieses.....
¿Cómo va ese transverter en kit de Kuhne? Ya lo tienes empezado? El mio está casi listo.
EB7BMV Jesús Muñoz.
Desde IM67WI
Manolo,
Es un artiste,cuando sera mayor me gustaria ser como tu,frase del amigo Jordi.jajaja.
Espero que nos daras mas detales,si es factible para las bandes de VHF y UHF con el uso de baja potencia.
73 Ramon
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Lo voy a patentar y luego a hacerme de oro.. Seguro que no tendría mucha salida al mercado, pero quizás en USA o Alemania seguro que si..
Si alguien pone dinero por medio se podría estudiar, bueno es broma... JE JE..
Ramón, tengo que hacer un prototipo, pero creo que sí. Además si estandarizamos el protocolo de comunicación y hacemos una plaquita en SMD pequeñita que se pueda integrar fácilmente podría ser algo bastante útil.
Jesús, fíjate si tengo poco tiempo libre que todavía no he hecho el pedido, je je.. pero caerá seguramente antes de fin de año. Espero que no tengas problemas con el tuyo. El mio va a ser con salida en 144 y no en 28MHz. Espero ponerle un modulo simple de 20W y quizás lo ponga en remoto en una caja estanca separada, porque el armario lo tengo lleno ya de trastos y no me cabe más..
En cualquier caso todo este cacharreo será accesorio a la estación principal que se mantiene operativa en tres bandas con control V3.
