Hola Joan, tiene muy buena pinta ese montaje, ya nos pasas mas detalles en cuanto puedas. No tengo muy claro como haces el by-pas de la señal de potencia que llega del transceptor, ¿ es que tienes dos lineas de bajada, una para rx, y otra para tx?

Me gusta mucho los acabados que le das a tus montajes, chapeau....

73++

Hola ,

Donde encontrar la cajita y los conectores N de chassis,queda muy bien.
73
Ramon

Hola Juanjo

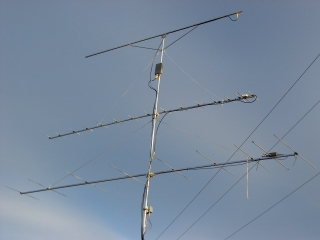

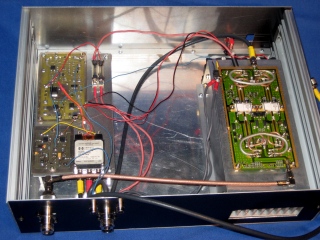

Tecnica de dos lineas de bajada esta utilisado para ganar unos decimos de db, perdida en reles y el coste de dos reles. En cazo de una bajada necesitas dos reles en amplificador de mastil y dos en lineal, con dos bajadas el ampli de mastil lleva uno y el lineal uno de baja potencia solo en la entrada. Los db,s encima de 1200 Mhz cuesta mucho y merece de luchar por ellos.En el cazo que tienes transverter conectado el lineal no necesita reles porque las majoria de transverter tiene salida rx tx separado.

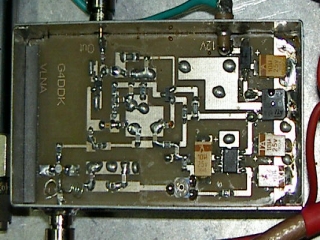

Circuito LNA es el projecto de G4DDK

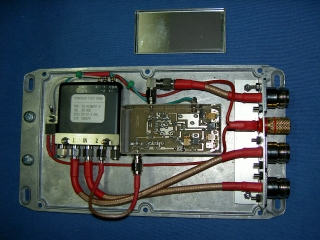

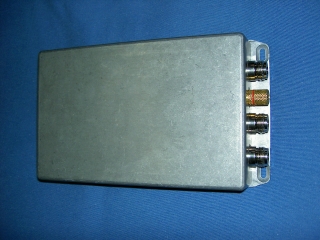

Y listo para montar en el mastil.

Un saludo Joan

Eso es trabajar bien Juan, felicidades.

Juan:

Felicidades por el buen trabajo que has hecho, te ha quedado perfecto. Yo estoy detrás de algo similar, también tengo el previo de G4DDK que me he cargado este contest. Le he insertado 5W de RF por la salida y el transistor final (son dos etapas) se ha fundido. Lo he cambiado y funciona ya perfectamente de nuevo.

Yo utilizo dos relés arriba y el amplificador de potencia también arriba junto al previo, solo uso un cable y dos relés, el problema es que tengo que subir 220V arriba y poner una fuente potente arriba (una conmutada china que alimenta todos los amplis, el de V y el de U también). El concepto está, lo que no está es el invento funcionando. Espero tenerlo pronto funcionando

El caso es que mis 35m de cable de media pulgada me introducen muchos dBs de atenuación en TX y los 10W que pongo abajo se convierten en 3 o 4W arriba en el mejor de los casos. Lo ideal es poner arriba el paso final de potencia y que la señal de TX no sufra atenuación. Asi si tienes 10W esos 10W van realmente a la antena.

Resumiendo, desde el punto de vista económico, más vale ampli poco potente arriba que ampli potente abajo.
Saludos
Manolo
EA7EE

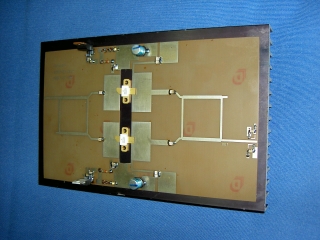

Construcion de un lineal 23cm

73 Joan.

Hola

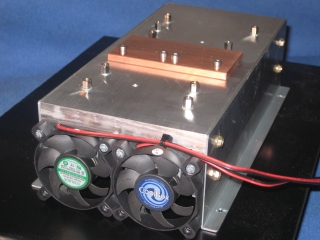

Sistema de refrigeración para la nueva linea de amplificadores.
144 Mhz 700 W 2 modulo 350w cada uno
432 Mhz 500 W 2 modulo 250w cada uno

Un saludo
Joan EA3BSG

Impresionantes tus "chapuzas caseras", de verdad... un 10.

Saludos cordiales.

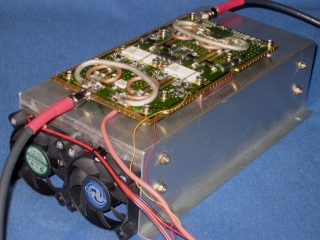

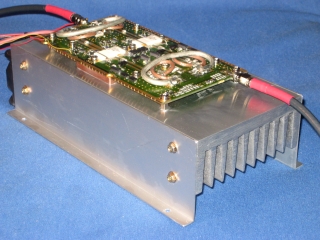

El modulo de 432 Mhz 250 W

Hola a todos

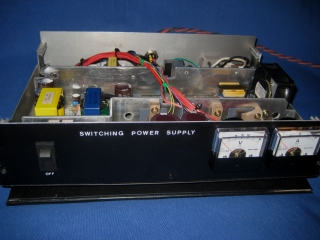

Buscando fuentes de alimentación de 26-28V 1200W profesionales, para mis construcciones de amplificadores lineales, constató el precio muy elevado que sobrepasa el presupuesto. Así me vine la idea de recicla los fuentes de alimentación proveniente de copiadores desmantelados. Las fuentes son profesionales y con poco de ajustes y una caja está lista para utilizar.

73 Joan

hola a todos

Joan , fenomenal todos esos montajes, que pena que yo tengo los dedos muy gordos.
quisiera saber donde se consiguen los modulos con los cuales haces los amplificadores

saludos

ricar
oviedo

Hola!

Que maravilla, yo soy un chapucero no podría hacer esos montajes mecánicos. Pero quizás cuando me toque alguna primitiva me anime a hacerlo. Las tiras de cobre sobre las que van colocados los mosfet hay que mecanizarlas con precisión..

Ese modulo me parece que está recortado de una estación base TETRA desmantelada que he visto hace poco por ebay, que pena que no se puedan conseguir en cantidad a precios bajos, JA JA...

http://cgi.ebay.co.uk/430MHz-70cm-250W-RF-Amplifier-Transmitter-Receiver-WOW_W0QQitemZ280304457309QQihZ018QQcategoryZ48700QQcmdZViewItem

Las fuentes chinas de 700W y 24V están por los 80 euros puestas en casa, para tenerlo en cuenta...

http://cgi.ebay.es/2-Pcs-350W-24V-Switching-Power-Supply-Series-700W-48V_W0QQitemZ120399875405QQihZ002QQcategoryZ58288QQtcZphotoQQcmdZViewItemQQ_trksidZp1713.m153.l1262

Donde consigues los radiadores? Los grandes son difíciles de encontrar a no ser que los saques de alguna chatarrería de material industrial.

Sigue poniendo fotos que están muy bien..
Saludos
Manolo
EA7EE

Joan, pon una exposicion de tus trabajos en Merca-Ham y seguro que te llevas un monton de pedidos.

Nos vemos en Cerdanyola.

Hola a todos

El lineal de 70 cm testado en el concurso, por momento solo con un modulo.

en izquierda el controlador y modulo para el rele coaxial bistable.

para los interesados en radiadores aquí es el enlace http://www.seradhe.com/
recomendaciones: pedir radiadores sin anodizar.

Un saludo Joan

Hola a todos

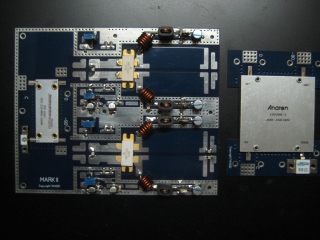

Por falta de tiempo no ha podido publicar nada nuevo, ase unos días empiezo el amplificador lineal nuevo, para 2m. El amplificador es de 600W pero con la optimizar del rendimiento es capaz de 800W.
El proyecto es un trabajo minucioso de Ron VK4DD

73 Joan

Hola a todos

Los combinadores hybrides i poca componentes mas.

73 Joan
