Hola,
He participado en el concurso IARU Region-1 50 MHz Banda de 6m
solamente el domingo...
Con pocos QSOs 15 con Europeos...
Con una Antena 5 Elementos TONNA de F9FT (SK 2003)
·
.
·
The 220505 Tonna 6m (50 - 51MHz) 5 el Yagi, Effective electrical length : 0.57 l Isotropic gain. 10.1 dBi
Aperture angle @ -3 dB
- E-plane ........... : 2 x 27.5°
- H-plane ........... : 2 x 37.5°
First side lobe set
- E-plane ........... : None
- H-plane ........... : None
Rear protection.. : - 23.8 dB
Average stray radiation
- E-plane ........... : - 30 dB
- H-plane ........... : - 18 dB
Bandwidth
Gain @ -1 dB.. 48 to 52 MHz
Nominal impedance... 50 W
Impedance match bandwidth @ SWR<1.3/1 : 49.9 to 50.5 MHz
Acceptable RF power (continous duty)...1000 W
Array of 2 or 4 antennas
(optimized stacking distance, from center to
center of elements, for minimal side lobe
radiation)
- E-plane - Electrical distance .. : 0.93 l
- E-plane - Practical distance ... : 5.58 m
- H-plane - Electrical distance .. : 0.75 l
- H-plane - Practical distance ... : 4.50 m
Mechanical data
Connector...: Bracket
Overall length....: 3.45 m
Mass.......4.9 kg
Effective wind load
- Horizontal polarisation.. : 0.13 m2
- Vertical polarisation...... : 0.35 m2
Approximate wind load (25m/s - 55 mph)
- Horizontal polarization.. : 4.9 daN
- Vertical polarization..... : 13.2 daN
Approximate wind load (45m/s - 100 mph)
- Horizontal polarization.. : 15.9 daN
- Vertical polarization..... : 42.8 daN
·
- Información Relacionada en:
· Manual
· Foro eham-net-product tonna F9FT 20505 6m 5-element
· Foro URE Antena Tonna AFT 20505 50 MHZ
·
·
73 Carlos EC1T
Carlos EC1T
Ex. EA1DVY
Soria in81
Inició el tema
Hola:
Mirando las bases dice que hay que enviar a URE y a la IARU las listas pero no dice en que formato, deduzco que en edi??????
Gracias por la info.
ea8bpx
Hola Avelino , es correcto , formato EDI , llegabas muy bien durante toda la mañana , que susto con el D4Z , lo vi amenazante jijiji , creo que quedó en un susto .
Ea5z Ángel
Gracias Ángel, di ti que quieres que te diga, lo que no entiendo y deduzco que gracias a la cw el papelón del colega , me sorprendió, aunque no me contesto nunca durante el concurso, cosa que pasan, hasta el próximo.
Saludos.
Avelino EA8BPX
EA1IT estuvo también desde el Norte, encaramados en IN73TA con desigual propa. El sabado bien y el domingo peor... Pero en general mejor que el año pasado.
Lo importante es participar, que no es poco.
saludos para todos los que se pudo trabajar...
GUILLERMO - Cantabria VUSHF
Hola,

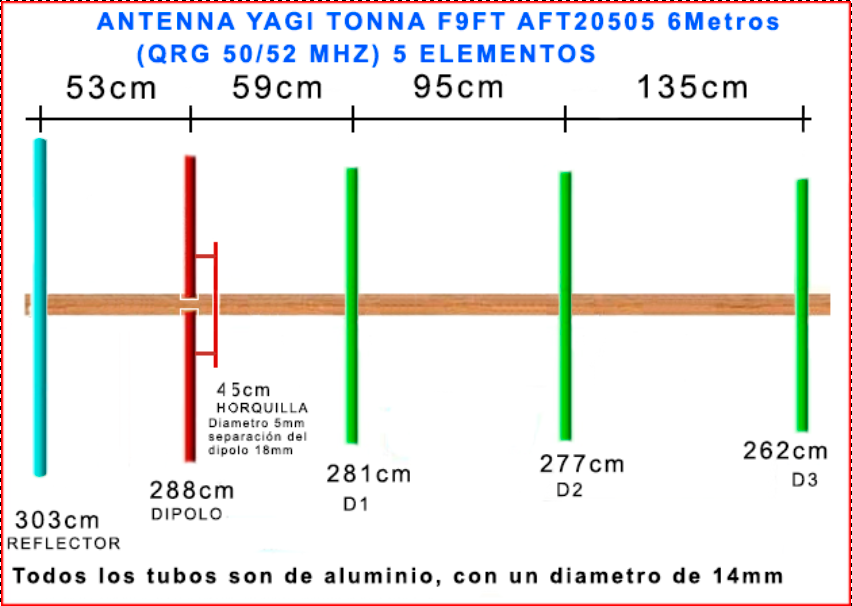

Varios radioaficionados me han pedido el esquema de la
Antenna yagi "TONNA F9FT" BANDA DE 6M (QRG 50 - 52 MHz) de 5 Elementos
Os paso la imagen del esquema
·
- Las medidas son
· Reflector: 303cm
· Separación 53cm del dipolo
· Dipolo: 288cm
· Separación 59cm del D1
· Horquilla (barrette Beta-Match) 45cm separado del dipolo 18mm, con un diámetro de 5 mm
· Director 1: 281cm
· Separación 95cm del D2
· Director 2: 277cm
· Separación 135cm del D3
· Director 3: 262cm
· La longitud total entre el reflector y D3 es de 342cm
· Todos los tubos son de aluminio, con un diámetro de 14mm
·
- Informacion del manual
·
·
·
·
73 Carlos EC1T
Carlos EC1T
Ex. EA1DVY
Soria in81
Inició el tema
