Atenuador 3dB 10w para 1296 MHz

EA1DDO
Mensajes: 7815
#26434  - 25 junio, 2014 13:20

Hola,

Ya tengo lista una etapa de potencia para 1296 MHz. Necesita una entrada de entre 4 y 5w (para entregar 250w).

La radio que voy a usar es una Yaesu FT-736R, la cual entrega 10w máximo en 1296 MHz.

No se hasta que punto es necesario o no poner un atenuador entre la radio y el ampli. Me refiero a que con bajar la salida de la radio, ya sería suficiente ¿O no?

Por si acaso, estaba mirando un atenuador de 3dB que soporte unos 10w pero para mi sorpresa, son caros. Para lo que son, me parecen muy caros.

Por eso tngo dos preguntas;

.- ¿Es realmente necesario el atenuador? ¿O llega con bajar la salida a la radio?
.- ¿Se puede hacer un atenuador fácilmente y barato (asequible) para 3dB 10w en 1296 MHz?

Desconozco si con poner una de esas "pastillas" atenuadoras a la entrada de la etapa sería suficiente. Pero claro, supongo que meterá ROE si no se hace de manera adecuada ¿?

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1OS
Mensajes: 131
#255187  - 25 junio, 2014 13:44

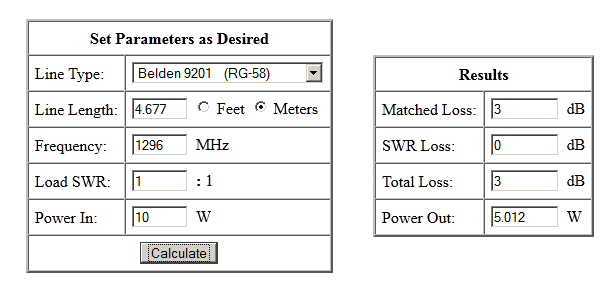

Hola, puedes usar 5 metros de cable RG58, seguro que te sale mas barato que cualquier atenuador comercial. Si tienes otro cable a mano (que soporte 10 W @ 1,2 Ghz.) puedes usar la calculadora de este enlace para ver la longitud de cable que necesitas.

http://www.saarsham.net/coax.html

Saludos.

73 Y DX de EA1OS - José Alberto
http://www.ocvnet.es

ResponderCitar
EA1DDO
Mensajes: 7815
#255189  - 25 junio, 2014 14:06

Hola,

Escribió:
puedes usar 5 metros de cable RG58, seguro que te sale mas barato que cualquier atenuador comercial.

José Alberto, tienes razón, no me había acordado de ese truco...

No quedará igual de bonito, pero con menos de 5m de RG58 ya soluciono el problema y sale muchiiiiiiiiiisimo más barato que esos atenuadores, que los vende a precio de oro, y solo son para quemar vatios.

Muchas gracias José Alberto.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1OS
Mensajes: 131
#255191  - 25 junio, 2014 14:14

De nada, a mandar, pero como veo que quieres afinar en le cálculo, debes tener en cuenta también las perdidas en los conectores y que la salida del 736 sea efectivamante 10 W (ni mas ni menos). Aunque mejor, no te compliques la vida, corta 5 metros escasos de cable (o 4,5 generosos) y asunto arreglado.

Suerte y que no haya humo.

73 Y DX de EA1OS - José Alberto
http://www.ocvnet.es

ResponderCitar
EA1V
 EA1V
Mensajes: 1549
#255195  - 25 junio, 2014 14:51

Hola Max

Como has solucionado la alimentacion a 28 V......

Saludos cordiales

Anibal - EA1ASC

Anibal M. Garcia
Doñinos de Salamanca - IN70DX
Debo de ser el único en toda europa que no le gustan los QSO UNICOS.

ResponderCitar
EA1DDO
Mensajes: 7815
#255196  - 25 junio, 2014 15:33

Cortaré 3 o 4m, para que me deje un poco de margen para forzar el ampli cuando lo necesite, ya que son 250w en "modo normal" pero pasa de los 300w en "modo forzado".

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7815
#255199  - 25 junio, 2014 15:35

Hola,

Escribió:
Como has solucionado la alimentacion a 28 V......

Anibal, perdona pero no me doy cuenta de lo que me quieres preguntar.

La etapa esta va a 48v, exactamente 50v C.C. No se esos 28v que me preguntas de que son.

Perdona

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7815
#255200  - 25 junio, 2014 16:26

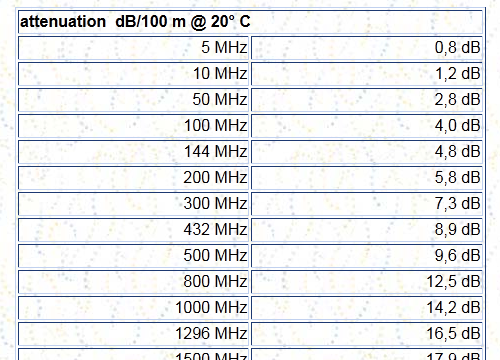

Me he acordado que tengo unas tiradas de 10 y 15m de largo de Ecoflex 10 y he calculado el Ecoflex 10 en 15m de largo en 1296 MHz... casi 3dB, creo que unos 2.475 dB, bingo !!

Ni necesito hacer nada, ya lo tengo hecho.

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA4ADJ
Mensajes: 4065
#255188  - 25 junio, 2014 18:21

Hombre, si pones el ampli arriba aprovechas las tiradas para atenuar y llevar la señal, pero si lo vas a poner abajo usa un cable con mas perdidas y asi hacerlo mas pequeño, que si no vas a necesitar una carretilla para llevar el atenuador 😆 .
Yo necesito uno de 4dB pero al ser en 144 ya necesito mucho cable, incluso el RG-174 serian unos 10 mts, algo mas creo. Asi que al no ser una frecuencia muy elevada voy a hacerlo con un Pi hecho con resistencias no inductivas.
Si usas lineas separadas para Tx y Rx, puedes poner una con mas perdidas para Tx y otra mejor para Rx.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1DDO
Mensajes: 7815
#255205  - 26 junio, 2014 06:13

Hola,

Sí, son líneas separadas. Ese coaxial/atenuador solo irá en la salida de Tx de la radio a la etapa. En vez de usar un latiguillo normal, usaré uno de 15m de largo... y listo.
Como solo es para unos días, para hacer unas pruebas, no me preocupa si el latiguillo es más largo o más corto.

Además, el amigo Máximo - EA7FGJ, gran conocedor del FT-736R, me ha confirmado que en teoría no debería tener problemas para usar la radio sola, sin atenuador, bajando la potencia de salida.
Así que primero probaré sin atenuador a una carga a ver que sale.
