Antenas de YU7EF

Hola,

En su página está la información, lo que pasa es que no está tan detallada como otras. Digamos que esta página es más para "profesionales" del tema, que ya saben como se hacen las antenas y que solo necesitan las medidas.

http://www.yu7ef.com/LowTemperatureAnt.htm

Inpedancia y alimentación;

Escribió:

All antennas are optimized for pure 50 ohm feed impedance with minimum possible reactance to avoid need for some of specific feed solutions and impedance transformations such as Gamma Match, T-Match etc. This way all antennas have very low internal loss and very good efficiency.

Escribió:

Depending on boom diameter used and type of element mounting, the element lengths from the table need to be corrected accordingly. Boom correction by DL6WU formula has proven to be reliable over the years and the attached table shows the correction values for wide range of boom sizes commonly used by hams.

Escribió:

My recommendation is to always build antennas with INSULATED elements THROUGH the boom since such a way of construction is a good guarantee for many years of reliable operation of the antennas without change in performance.

Even though driven element lenght in tables is given for open dipole, my recommendation is to build antennas with folded dipole due to many advantages compared to open dipole, except simplicity. With folded dipole all you need is the use of classic ½l * k 4:1 coaxial balun.

Construction tolerances need to be kept as low as possible and by all means should not be more than 1 mm while tolerance of ±0.5 mm will give you perfect results and calculated specifications.

73, Máximo - EA1DDO

Hola a todos.
Gracias Máximo, por tu respuesta. La verdad es que debería haber leído más despacio la Web pero uno va buscando las fotos y los dibujos y me lo pase por alto.
Según leo en el primer párrafo todas las antenas están optimizadas para una alimentación a 50 Ohm (imagino que a través de algún choque de RF).

En el segundo Dependiendo del diámetro del boom usado y el tipo de montaje de elemento, las longitudes de elemento de la tabla tienen que ser corregidas según la fórmula de DL6WU .

Para terminar en el tercero tenemos que YU7EF recomienda el montaje de antenas con los elementos aislados siempre, (no se si totalmente o con el tornillo central tocando el boom en el centro justo al estilo DK7ZB), parece ser una garantía de funcionamiento. Otra cosa es que el recomienda que el elemento excitado sea construido con un dipolo plegado pese a que las tablas están dadas para dipolos normales, y claro de usar esta opción no debemos alimentar directamente el elemento ya que la impedancia sube, por lo que se deberá usar el clásico balun coaxial de relación 4:1.
Las tolerancias de construcción tienen que ser tan bajas como sea posible y cueste lo que cueste no deberían ser más de 1 mm mientras que la tolerancia de ±0.5 mm dará resultados perfectos.
73 y gracias. Espero que mi traducción sea lo mejor posible y que tenga utilidad para mas compañeros, un abrazo.

La traducción está bien hecha

Es importante también que mires cómo vas a posicionar el elemento respecto al boom y el diámetro o anchura del boom y que le añadas a cada elemento (excepto el dipolo) los milímetros que vienen en la tabla que aparece en http://www.yu7ef.com/boom_correction.htm y que le apliques el porcentaje según el dibujo del final de esa página.

Los diseños de YU7EF funcionan muy bien con ambos sistemas de alimentación:
- El grupo de concursos (este año EA2DR/1) sale con 2 x 14 el.YU7EF con dipolo cerrado y adaptación 4:1. Para hacer el dipolo cerrado, puedes seguir las indicaciones de http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm La adaptación es un cable de media onda multiplicado por el factor de velocidad del cable que uses.

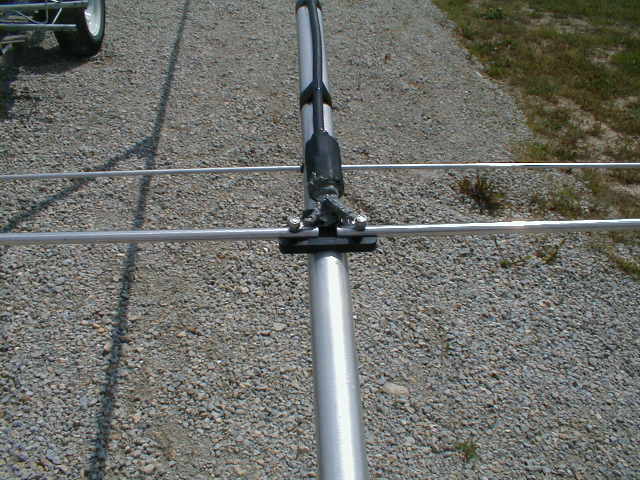

- Mis antenas son 4 x 9 el. en pol.horizontal y 4 x 6 el. en pol. vertical de YU7EF, y el dipolo en este caso está hecho con con 1/4 de onda a cada lado de tubo de cobre con el vivo y la malla soldadas directamente al cable.
Para evitar el retorno de RF, hay unas ferritas en el cable tal y como tienes más o menos aquí:

Gracias Iñaki, hasta ahora mi referencia habia sido DK7ZB, pero encuentro muy interesante hacer las antenas para poder alimentarlas directamente a 50 Ohm, habra que probar a ver que sale. Aunque tengo comprados unos tubos de laton para hacer un adaptador de impedancias de 28/50 ohm tipo "Sperrtopf" y un buen nº de tubos de aluminio para "trastear".
73, pedro.
