Radar CODAR

Hola Pedro, veo que has visto el video, efectivamente con la propagación hay un montón de estas señales, a veces incluso en bandas de radioaficionado... pero lo que si suele encontrarse son los OTH (radares trasnshorizonte) que en ocasiones revientan la banda de 17 o 30 metros... Saludos

Hola,

Muy interesante. Gracias Victor.

Eso me recuerda el "Chirp" que acaba de salir publicado en la última Dubus.
Phil VK6APH lo realizó con su HPSDR.
Explica que es algo como ese vídeo, un barrido en frecuencia muy rápido y que va subiendo en el tono en frecuencia al mismo tiempo.
El barrido es programable pero cuanto más ancho, más ganancia.
Él lo diseñó pensando en balizas para VHF.

73, Máximo - EA1DDO

También puede ser el de ONERA, que hace pruebas desde Biscarrose en las Landas francesas.
http://www.onera.fr/news/2010-0708-onera-ROS-radar-ondes-surface.php
De los CODAN me parece que hay una pareja en marcha muy, muy cerquita...
jon, ea2sn

Pues porque me decís vosotros que es un RADAR que si no... diría que es "ruido"....

Los primeros radares fueron con frecuencias bajas, pero como no daban buenos resultados para detectar los aviones ,vieron que con frecuencias mas altas, el resultado era mejor,tener en cuenta que en los años 40 la tecnologia no era como la de ahora.

73

Buenas, eso que comentas Maximo, me parece interesante.
¿donde puedo ver mas informacion?.
73, Felices fiestas, a la gente de buena voluntad.

Hola,

Escribió:

¿donde puedo ver mas informacion?

Pues el tema del "Modo chirp" lo inventó un australiano no hace mucho. Salió publicado en Dubus hace unos meses.
Y ahora Phil VK6APH lo implementó en el HPSDR pero a nivel experimental. Con ayuda de DL3HVH que hizo un programa llamado cuHPSDR para probar ese modo chirp.

Que yo sepa solo ha salido en la Dubus. No se si en internet habrá algo más en algún sitio.

También dice la última Dubus que van a poner por primera vez en una baliza de 144 MHz el modo chirp, en la nueva baliza que están poniendo apuntando desde Australia a la isla de Reunión.

73, Máximo - EA1DDO

Hola a todos,
aunque se ha desviado algo del tema, fue Peter Martinez, G3PLX, quien comenzó con el tema del Chirp hace más de 10 años. En ese caso, el Chirp hacía referencia a lo que muchos conoceréis de oído. Estando en cualquier banda de decamétricas, de repente aparece un "chirp", un tono rápido de tono ascendente, como si alquien estuviera sintonizando la banda con el transmisor en marcha. En realidad son las señales de sondeo ionosférico, como la que hay en el Observatori del Ebre:
http://www.obsebre.es/php/ionosfera.php
Normalmente se genera una señal de 2 Mhz a 40 MHz, a razón de 100 kHz por segundo. Peter preparó un sistema de escucha pasivo, sincronizado con GPS, con el que se podía hacer un ionograma usando como transmisor el de centros de sondeo ionosférico cercanos.
http://jcoppens.com/radio/prop/g3plx/index.en.php
Según parece, este otro Chirp australiano, es otro cantar...
jon, ea2sn

Volviendo al tema original, hay varios "Long-range Seasonde" instalados en la costa cantábrica y atlántica, en Euskadi y Galicia.
Funcionan en 4,86 MHz con un ancho de banda de 40 kHz, tal como se lee aquí:
http://qualitasenv.com/project_3.htm

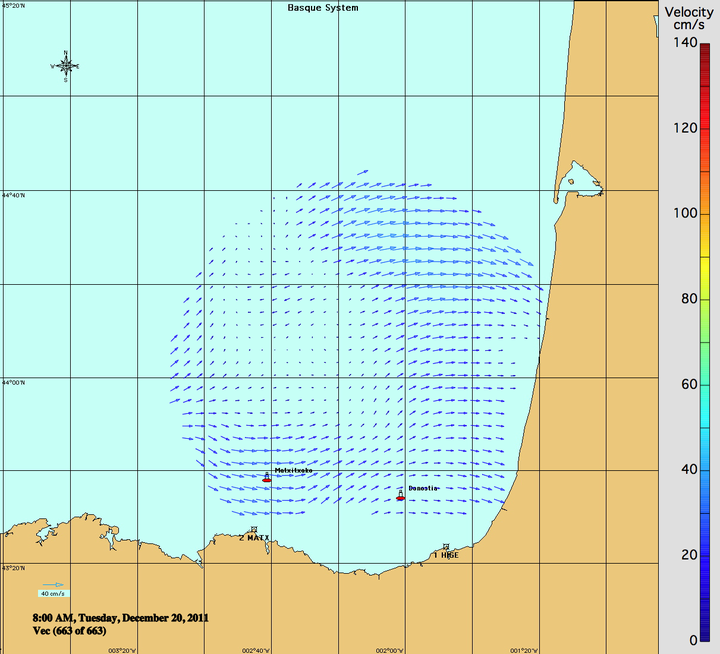

Se pueden ver datos similares al siguiente gráfico en esta dirección
http://www.euskalmet.euskadi.net/s07-5853x/es/meteorologia/selsensorR.apl?e=5&cod_esta=R096

Espero que os sea interesante.
jon, ea2sn

EA2SN escribió:

Estando en cualquier banda de decamétricas, de repente aparece un "chirp", un tono rápido de tono ascendente, como si alquien estuviera sintonizando la banda con el transmisor en marcha. En realidad son las señales de sondeo ionosférico, como la que hay en el Observatori del Ebre:
http://www.obsebre.es/php/ionosfera.php
Normalmente se genera una señal de 2 Mhz a 40 MHz, a razón de 100 kHz por segundo.

La de veces que los he escuchado, tanto en 50, como en 70 y en 144 MHz... Me pregunto quien puede estar haciendo pruebas ionosféricas por aquí en frecuencias tan altas (y qué es lo que está buscando)...

Eso sí, las que he oído tanto en HF como en VHF no son tan rápidas: unos 25 kHz por segundo.

Hola Jon, interensantísimo el tema, muchas gracias!!! estas señales que barren las bandas habitualmente siempre me habían tenido intrigado... desde que pude verlas en el analizador de ic-756. Ahora con el SDR es muchísimo mas facil de visualizarlas y por lo que puedo ver aparecen en cualquier frecuencia.En el vídeo que pongo a continuación que está hecho pasando por la banda de CB que por cierto de aprecia perfectamente la canalización dado que la propa estaba abierta y curieosamente eran tantas las señales que se solapaban que solo había ruido, precisamente el ruido que se ve en la cascada... Se pueden apreciar multitud de señales que van barriendo la banda??? serán ionosondas??? Saludos

Victor, el video ese es espectacular por lo que se llega a ver, ya habia observado esas señales en pantalla de SDR pero no en la banda de 27 Mhz.

Si os fijais, por donde va pasando el "chirp" hay un aumento importante en el nivel de las señales de cada canal, que no se corresponde con el nivel de señal del "chirp".

Es como si el "chirp" fuese un potenciador de la propagacion en la frecuencia por donde pasa.

Hola,

Supongo que el modo chirp lo inventaron hace tiempo ya que al parecer proviene de los radares.

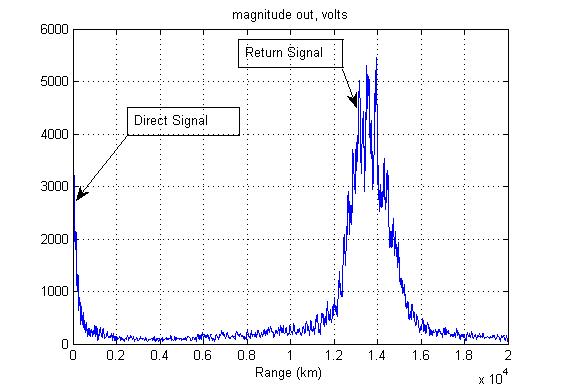

Lo que VK3OE hizo, fue adaptar ese sistema a nuestras radios para usarlo como sistema de comprobación de propagación.
Aquí hay algo de información;

http://www.qsl.net/dl4yhf/speclab/chirp_filter.htm

Y aquí también;

http://www.vklogger.com/forum/viewtopic.php?f=29&t=9002&sid=2600d45324fe196f3260642ad1326735

Y ahora lo que ha hecho Phil VK3APH es volver a adaptar ese sistema para usarlo como baliza en VHF.

73, Máximo - EA1DDO

Juerrr.... acabo de digerir el artículo del Dubus sobre modulaciones tipo "Chirp", sus ventajas, utilidades, etc.

Realmente, en esta afición uno nunca para de aprender "cositas".

Oiremos hablar mucho de todo esto.

Por ahora es dificil superar a algunos modos de banda estrecha tipo JT... sobre todo porque son capaces de transmitir información, cuestión no tan sencilla en valores inferiores de -25db. S/N, aunque las perspectivas son ilusionantes.

Otra cosa es la integración de señales en el tiempo y el uso del SDR, GPS, etc.
Esto nos vá a dar un juego tan tremendo como apasionante.

¡ A jugar...!

Hola. ¿sabeis si se puede bajar de algun sitio (pdf o similar) el articulo de la DUBUS sobre el chirp? He hecho un par de busquedas pero sin resultados. Algunas revistas de pago publican de vez en cuando algunos articulos sueltos sin restricciones, a ver si hubiera suerte...

73 de Raul
ea4acy
