Metadatos y MicroDEM

Hola,

A mi el programa me da igual cual sea. Solo necesito un programa que acepte los datos del IGN y yo decirle, desde este punto hasta este otro (distanciados unos 5000 metros) dame las cotas. Como el gráfico de arriba.
Eso es lo que hace falta.
El único programa que conozco que hace eso automáticamente es el MicroDEM, pero tenemos el problema de los Datum y de los formatos.
Si alguien conoce algún programa que importe los datos del IGN y me de las cotas (distancia y cota) entre dos puntos, sería perfecto.

73, Máximo - EA1DDO

Hola,

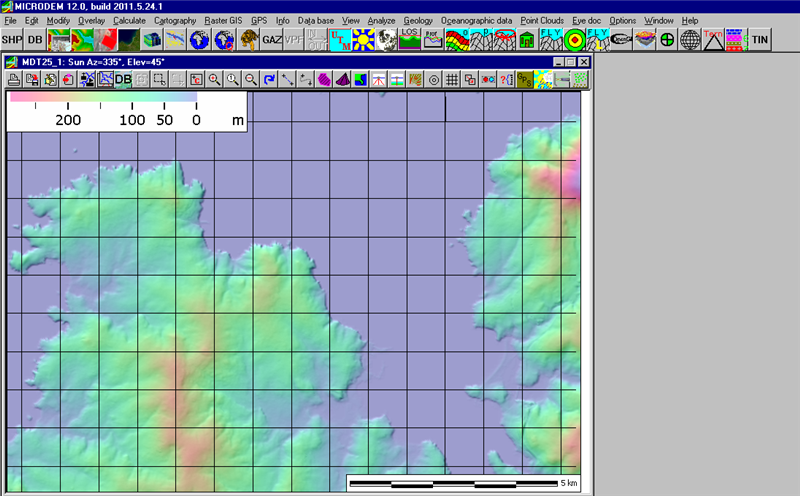

Para hacerse una idea. He pegado un pantallazo del MicroDEM trabajando.

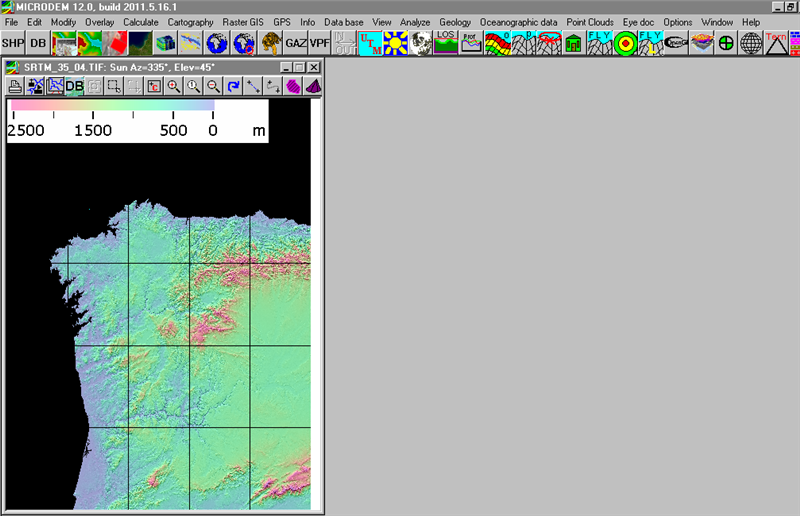

Esto es el noroeste de EA. Se le da a la función de "abanico"

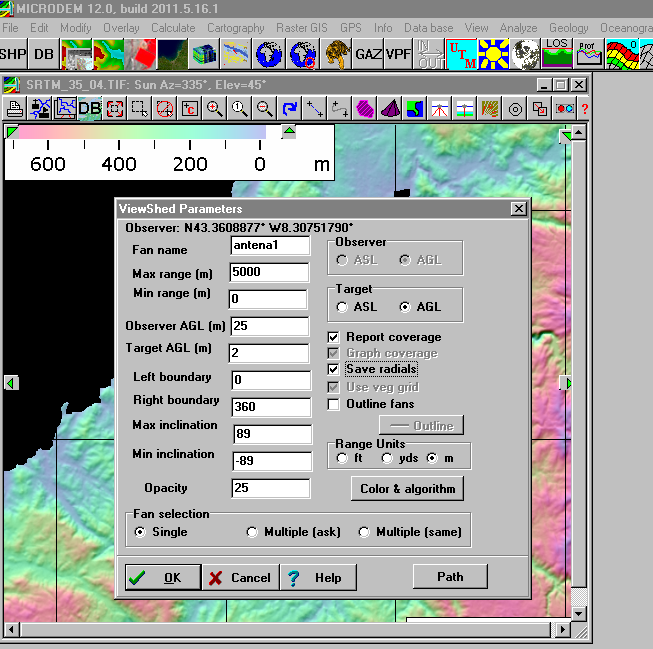

Y ya aparecen las funciones del abanico;

Lo que decía antes, distancia máxima (en este ejemplo 5000m).

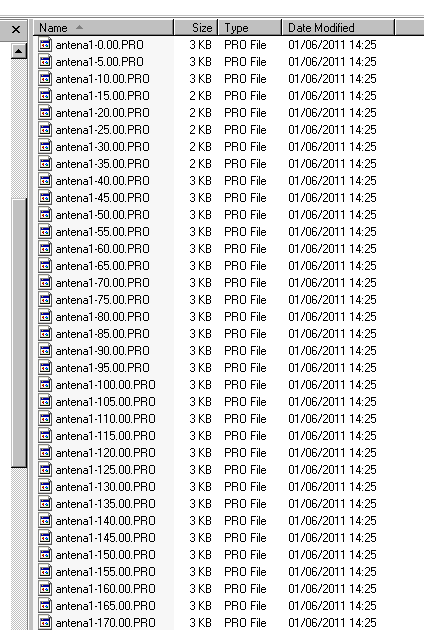

Se le da Ok y ya saca los archivos con los datos de distancias y cotas, de 5 en 5 grados.

Hola,

¡¡ Conseguido !!

Después de estar varios días dandole vueltas, preguntanto aquí y allá, leyendo, etc. por fin he conseguido importar al MicroDEM los datos de del Instituto Geográfico Nacional, con resolución de 25m, mucho mejores que los otros que son de 90m de resolución.

Aquí está el resultado de la zona de La Coruña una vez importado al MicroDEM;

Ahora a preparar la guía y cuando esté lista saldrá publicada en la revista de URE.

Quiero agradecer a todos los que habéis colaborado, la ayuda prestada.

73, Máximo - EA1DDO

Me alegro de que lo hayas conseguido y gracias por ir a publicarlo para beneficio de todos.

Hola,

Rescato el hilo para enseñaros una cosa que acabo de hacer.
Es una comparación de dos muestras digitales de la misma zona, una con los datos SRTM de la NASA (unos 90m de resolución) a la izquierda, y los MDT25 del IGN (unos 25m de resolución) a la derecha.

La diferencia de detalle y resolución es abismal:

Respecto al artículo, ya está listo. Esta semana se lo enviaré a la URE para que salga publicado cuanto antes.

73, Máximo - EA1DDO

Hola Máximo,

No me ha dado tiempo ni a instalarme el MicroDEM

Enhorabuena por el resultado, puede que nos abra la puerta incluso a usarlo con otros programas. Espero poder leer tu artículo pronto.

73 de Ismael,
EA4FSI

Desde que Garmin ha publicado las cartografías a 1:25000 del IGN lo uso en mis GPS pues la diferencia es abismal con respecto a otras cartografías anteriores, no ya sólo por el detalle que proporciona la escala, si no porque es como llevar el mapa en papel de toda la vida en la pantalla del GPS y las búsquedas de fuentes, cortafuegos, etc. da unas posibilidades inmensas.

Un ejemplo:

Hola,

He realizado otra comparación. Esta vez para ver la calidad de las imágenes generadas con los datos del ASTER (de la NASA y Japón). En teoría son de 30m de resolución que no está del todo mal. La resolución vertical es de 20m, lo cual veo un poco escasa.
En las imágenes del ASTER, donde hay mar, cuesta distinguir el borde de la costa.

A la izquierda ASTER, a la derecha el MDT25 del IGN;

SRTM Vs MDT25

Así que visto lo visto, en territorio EA, el MDT25 no tiene rival, de momento.

73, Máximo - EA1DDO

Hola,

Tan solo comentar que finalmente ha salido publicado en la revista de este mes de Noviembre 2011 el artículo sobre todo este tema del MicroDEM, el HFTA y los metadatos.

También ya está disponible la página web con ese artículo;

http://www.ea1ddo.es/dem/dem.html

Espero se de utilidad.
Gracias a todos los que colaboraron y ayudaron a aclarar los problemas.

73, Máximo - EA1DDO

Gracias a tí por currártelo y compartirlo. Te hará ilusión verlo en la revista.

Estoy impaciente por leer el articulo. Me parece un tema muy interesante.
Felicidades Maximo.

Un saludo.

Javier
EA4FSD / EA1856URE

Hola,

Javier, independientemente de recibir la revista en papel, supongo que sabes que puedes descargarla ya en PDF y leerla;

Revista Noviembre

Me alegro que te parezca interesante. Eso intento conseguir cuando lo escribo, que sea interesante, útil a muchos y de paso sirve para aprender cosas.

Gracias.

73, Máximo - EA1DDO

Hola,

He recibido varios correos avisándome de que al parecer el IGN a cambiado las cosas y ahora los archivos que uno se baja con los metadatos MDT25, en vez de marcar las coordenadas del la esquina superior izquierda, ahora señalan el centro.
El MicroDEM no tiene la opción de coordenadas del centro, así que habrá que buscar una solución...

Gracias

73, Máximo - EA1DDO

Hola,

He hablado con la gente del IGN y esto es lo que me han dicho;

Escribió:

Estimado Máximo,

El formato de los archivos que se descargaba es el mismo que el actual, con la única diferencia de que se ha renombrado la extensión de AGR a ASC porque algunos programas de SIG/CAD no eran capaces de reconocer la extensión AGR y, por tanto, no cargaban los archivos.

La diferencia entre XLLCENTER y XLLCORNER es que la primera coordenada se refiere al centro del píxel o celda que corresponde a la esquina inferior izquierda (lower left) del archivo, mientras la segunda coordenada es la de la esquina en sí misma. Es decir: XLLCENTER = XLLCORNER + 0.5 x paso de malla ( 25 m ).

Puesto que no se puede duplicar la información, no hay posibilidad de cambiar la cabecera a la anterior. Sólo podemos recomendarle que tenga en cuenta esa diferencia de 12,5 m en X e Y.

En caso de que quisiera esos archivos con la antigua cabecera debería solicitarlos a consulta@cnig.es pero devengaría unos costes de servicio.

Un saludo

Lo de la extensión da igual por que el MicroDEM importa con cualquier extensión, o simplemente se la cambiamos nosotros.

Lo del XLLCORNER y XLLCENTER veo que no es lo que pensábamos.
Están hablando de cada cuadrícula de 25 x 25 metros. Pues bien, las coordenadas de esa cuadrícula pueden ser la de la esquina o la del centro.
Así que no es el centro del mapa, es el centro de la cuadrícula.
Como esas cuadrículas son de 25 x 25 metros, la diferencia entre el centro y la esquina es de solo son unos 17 metros de diferencia.

Incluso pienso que antes estaba mal y es ahora cuando está bien, ya que si la resolución es de 25 x 25, entiendo que lo bueno es referenciar al centro de esa cuadrícula, no a la esquina.

Resumiendo, que en el MicroDEM se ponen los datos de XLLCENTER y YLLCENTER y listo.

73, Máximo - EA1DDO

Hola,

A todo esto, ayer descubrí que el IGN ha puesto al público los metadatos con resolución de 5 metros !!!
Les llaman MDT05
Están en el mismo menú que los MDT25, en el desplegable casi abajo.
Son archivos grandes de unos 150 Mb cada uno.

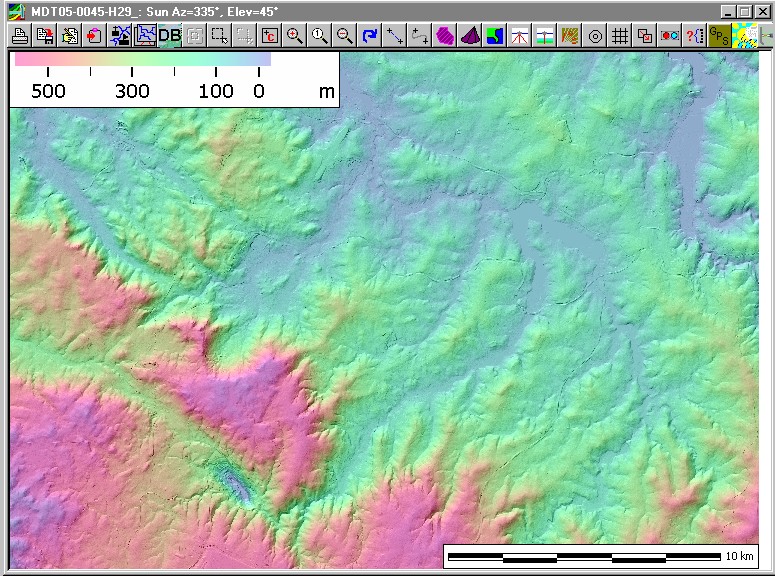

Eso si, es una resolución muy alta, se ven detalles del terreno muy nítidos;

Como el HFTA solo admite 150 cotas, hay que hacer algo.
Con los MDT25 las cotas iban uniformes desde la primera hasta 3750 metros (150 x 25).
Ahora con los MDT05 si se hace los mismo 150 x 5 = 750 metros. Eso es muy poca distancia para las bandas bajas.
Lo que estoy pensando es en hacer las cotas proporcionales. Más cerca de la antena se cogen cada 5m, según nos alejamos se van separando más. Así hasta completar las 150 cotas pero alcanzar una distancia de varios kilómetros.
Estoy pensando como hacerlo de forma automática, alguna macro para Excel o algo así.
Se admiten sugerencias.

73, Máximo - EA1DDO

¡¡¡Vaya pasada!!! Una resolución de 5 metros. Hasta hace nada dábamos palmas con la de 25, pues ya nos parecía una exactitud magnífica.

La verdad es que se lo están currando ofreciendo todos esos mapas.

.

Hola,

Recupero este hilo para anunciar a todos que el proceso de importar los archivos MDT25 del IGN al MicroDEM se ha simplificado mucho.
Ya no es necesario editar el archivo ni importarlo como ASCII.
Ahora el MicroDEM lo abre directamente tal como se baja de internet.
Mucho más sencillo y rápido.

Ya he actualizado la página con esta información;

http://www.ea1ddo.es/dem/dem.html

73, Máximo - EA1DDO

Magnifica información.
Gracias Máximo.

Muchas gracias por compartirlo ... y por el esfuerzo que has hecho.
