Hecho en España

Hola,

Pues que buena noticia.
Ojalá le vaya bien.

Ya nos informará.

Gracias

73, Máximo - EA1DDO

Buenas tardes televes dejo de fabricar antenas de Radioaficionado

saludos
Ea7ki

Buena iniciativa, si señor.

Solo una corrección, lo digo para si tienes que actualizar Máximo, este enlace no funciona:

Mástiles telescópicos Long-Pass - EA3HIF

En QRZ.com aparece este: http://www.long-pass.com/, pero tampoco funciona

Saludos

Hola,

Escribió:

Solo una corrección, lo digo para si tienes que actualizar Máximo, este enlace no funciona:

Mástiles telescópicos Long-Pass - EA3HIF

Si, lo se. Lo que ocurre es que hace un tiempo la JD URE cambió la configuración del foro y ahora los usuarios no podemos cambiar las cosas que hayamos escrito (solo permite el cambio durante una hora después de haberlo escrito).
Por lo tanto, no puedo actualizar la información de la primera página.

Yo, en su día, ya me puse en contacto con URE, pero no me dieron solución.
Los únicos que podrían cambiar algo son los moderadores, pero como yo edito la información a mi manera, casi prefiero que no toquen nada, ya que si no saben lo que hacen, me lo pueden echar a perder.

Así que de momento... toca así.

Gracias

73, Máximo - EA1DDO

Transceptor de frecuencia fija SSB y CW

Hispalis ARKL102

€ 48 !!

Escribió:

El HISPALIS es un micro-transceptor desarrollado bajo normas profesionales para el
mundo del radio aficionado, siendo como es un equipo minimalista se han usado las más
modernas técnicas de simulación y diseño asistido por ordenador. Comprobado durante
su desarrollo, cada bloque que lo integra, para conseguir unas características
sobresalientes, aún siendo un circuito muy ajustado a mínimos componentes.
Proporciona una buena sensibilidad y selectividad en recepción y una excelente señal en
transmisión libre de armónicos y espúreos con una buena modulación en SSB.
No se ha escatimado esfuerzo en dotarlo de un soporte realizado profesionalmente en
fibra de vidrio doble cara con taladros metalizados, mascarilla de protección vede y
serigrafía de los componentes, para una fácil localización de los mismos para su inserción
y colocación en la placa.
Siendo el HISPALIS un equipo eminentemente didáctico, tanto para el aficionado con
experiencia y con ganas de adentrarse en el fascinante mundo del QRP, como aquellos
otros que no tuvieron la oportunidad de hacerlo y que se la ofrece EL HISPALIS, con el
cual pasará unos ratos agradables mientras dura su montaje y el disfrute de un equipo
funcionando, realizado por usted mismo.
Es un equipo versátil ya que en su configuración básica se puede montar tanto para SSB
como para CW.
Hay varias versiones del HISPALIS que se montan en la misma placa de circuito impreso.
Solo es cuestión de montar los componentes adecuados a cada versión. El KIT se
suministra con todos los componentes necesarios para la versión más completa, SC40.
Solo habrá que montar los necesarios para el tipo de aplicación que se quiera dar.
• HISPALIS C40- Versión de telegrafía en la banda de 40m en la frecuencia de
7159,3KHz.
• HISPALIS S40- Versión SSB para la banda de 40m en la frecuencia de 7160 KHz

• Rechazo de armónicos y espurios >55dB
CW
• Consumo <450mA
• Potencia >1W
• Frecuencia de emisión 7158.4KHz
SSB
• Consumo en SSB sin modulación <120 mA
• Consumo a máxima potencia <450mA
• Potencia de pico en SSB >1W
• Rechazo a la portadora >30dB
• Frecuencia de portadora 7160KHz LSB

Para más información y pedidos contacte con nosotros en :
info.artradiokit@gmail.com

También compra on-line en:
semiconductoresonline.com

73, Máximo - EA1DDO

Hola a todos, Maxi aquí tienes el enlace ya esta todo empezando a rodar...

www.exbeam.com

Feliz año y mucha radio para todos.

EA1HVY escribió:

Hola a todos, Maxi aquí tienes el enlace ya esta todo empezando a rodar...

www.exbeam.com

Feliz año y mucha radio para todos.

Sera www.eaxbeam.com no? :woohoo:

Enviado desde mi Primux_Alpha4 mediante Tapatalk

Hola,

Escribió:

¿Será www.eaxbeam.com no?

Se le bailó una letra.
Efectivamente, el enlace correcto es ese:

http://eaxbeam.com/shop/index.php

Muchas gracias Israel, y Alfonso.

73, Máximo - EA1DDO

El amigo Rocholl lo ha vuelto a hacer

Ha lanzado un juego de antenas de campo cercano a precio de risa.

Muy útiles para cazar el origen de interferencias en equipos. Una de ellas es tan fina que sirve para comprobar pistas de circuito impreso.

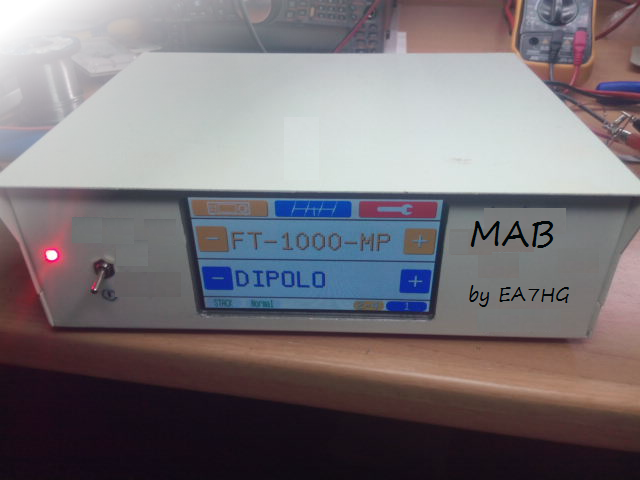

Magic Antenna Box

Por EA7HG

http://www.ea7hg.com/

Escribió:

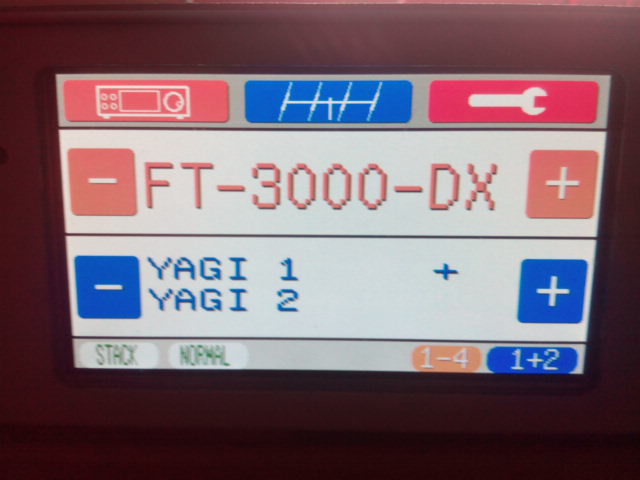

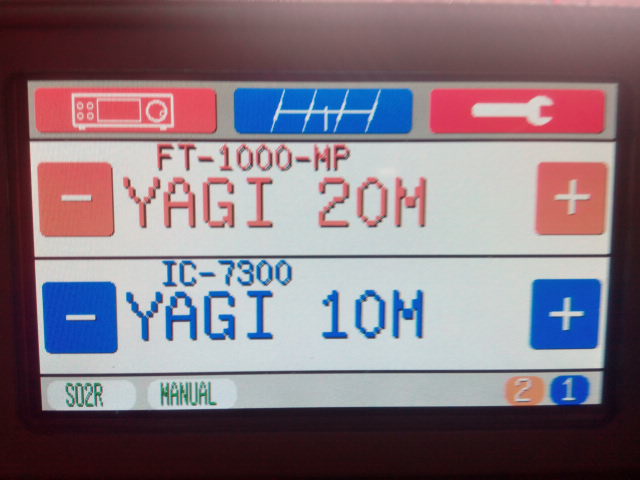

MAB es el acrónimo de Magic Antenna Box , o Caja Mágica de Antenas. MAB es a la vez, un intuitivo y un sofisticado mando de control de antenas y de transceptores de fácil uso, con tres modos de funcionamiento, como Conmutador Normal de antenas, como SO2R para antenas y como Stack Match. Está basado en dos microprocesadores capaces de gobernar hasta cuatro transceptores y dieciseis antenas y/o filtros de banda, de forma manual, donde el usuario es quien maneja el controlador o de forma automática, donde es el transceptor o transceptores quién lo controla. Todo el software de MAB es totalmente actualizable por el propio usuario de forma sencilla. MAB permite utilizar cajas de relés de 12 o de 5 Voltios, seleccionable internamente. También pueden utilizar relés a 24V pero necesita alimentación exterior de esta tensión además de los 13'8 Voltios de su alimentación normal. MAB activará cada uno de los relés con voltaje positivo, siendo la masa común a todos los relés por lo que es posible utilizar la gran mayoría de cajas de relés para antenas que hay en el mercado.

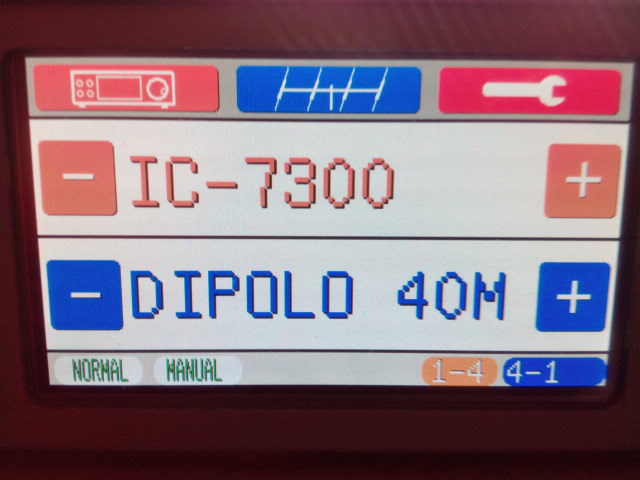

MAB dispone de una pantalla de color TFT táctil de 4´3 pulgadas que permite visualizar toda la información necesaria del controlador así como su fácil configuración y uso, por lo que no es necesario de configurar a través de un PC. Además de la pantalla TFT, MAB también puede ser utilizado a través de Web aunque no dispone de todas las opciones y permite su bloqueo cuando el transceptor se encuentra en transmisión (Interlock).

Todo el conexionado de MAB con los transceptores es directo, sin necesitar ningún tipo de interfaz o dispositivo, incluso al utilizar cuatro transceptores pueden ser de la misma marca y del mismo modelo ya que se pueden configurar de forma independiente incluso para cada modo de uso de MAB. En el modo automático, MAB a parte de obtener los datos de frecuencia a través de RS232 conectado directamente al transceptor también puede obtener los datos de frecuencia a través de otro programa.

Como en el mercado no es fácil encontrar las cajas de relés para dieciseis antenas, MAB dispone de la posibilidad de combinar estas cajas de relés según las necesidades del usuario. Como ejemplo : supongamos que en nuestra estación disponemos de una caja de relés para cuatro antenas y decidimos añadir tres antenas más , con lo cual serían siete , por lo que nuestra caja de relés ya no nos serviría , teniendo que utilizar una, de al menos 8 antenas. Con MAB, podemos solventarlo de dos formas, la primera sería instalar en nuestra estación una caja de relés para ocho antenas y desechar la que teníamos de cuatro o bien podemos utilizar nuestra caja de cuatro relés que ya tenemos y añadirle otra más de cuatro relés con lo cual ya podemos utilizar nuestras siete antenas sin necesitar otro controlador más o desechar la caja de relés que ya teníamos ya que MAB permite esta posibilidad.

Cada una de las dieciseis salidas de antena y de las cuatro salidas de transceptores para activar el relé correspondiente MAB, dispone de un máximo de 500 mA de carga. Para el conexionado de los transceptores a MAB, cada transceptor de los cuatro posibles para utilizar, dispone de los siguientes puertos que pueden ser seleccionados en la configuración de MAB de forma independiente para utilizarlo en modo automático: Puerto Serie RS-232, puerto TTL, puerto TTL Invertido, puerto Band Data, puerto ACC y puerto de bloqueo por transmisión. Como ejemplo, si tenemos cuatro transceptores, dos Kenwood TS590 y dos Elecraft K3, podemos conectarlo cada uno de ello por RS232 a cada puerto RS-232 de MAB. Si por ejemplo, disponemos de un Kenwood TS590, un Icom IC 7300, un Elecraft K3 y un Yaesu FT1000MP, podemos conectar a MAB, el TS590 por RS232, el Icom IC7300 por ACC, el K3 por RS232, el FT1000MP por Band Data, etc .

MAB dispone de 6 idiomas fácilmente seleccionables a través de la pantalla TFT. Permite cambiar de color, la distinta información presentada en pantalla así como de elegir o cancelar el tipo de sonido al pulsar las distintas opciones en la pantalla. Se puede regular la luminosidad de la pantalla así como utilizar salvapantallas según el tiempo seleccionado. Permite poner nombre tanto a los transceptores como a las antenas con un máximo de 10 caracteres. Si lo utilizamos en modo automático podemos asignar a cada banda la antena que deseemos. Para los transceptores Icom, puede seleccionar la dirección hexadecimal para poder comunicarse con él. Debido a que la salida de voltaje de los puertos ACC para indicar la banda seleccionada, tanto en los transceptores Icom como Yaesu no son iguales e incluso varia de un modelo a otro, MAB permite calibrar este voltaje para que la lectura sea la correcta en cada banda. Toda la configuración de MAB, así como el último equipo usado, son almacenados en su memoria. Debido a la limitación de 100000 escrituras en la memoria Eprom, no se guarda la última antena utilizada por lo que al apagar MAB y volverlo a encender siempre activará la antena número uno, exceptuando cuando MAB se encuentre en modo automático que activará la antena asignada a la banda en la que se encuentre el transceptor. Las bandas permitidas en MAB para el modo automático son : 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 10m, 6m y 4m. Cuando se usa los puertos RS232 de MAB con los transceptores, MAB permite definir los limites de las frecuencias que abarca cada banda de forma que si se superan estos limites MAB desactivará la antena que este activa. Igualmente se permite seleccionar la velocidad en baudios para la comunicación entre el transceptor y MAB según el transceptor utilizado. En caso de corrupción de la memoria de la configuración o utilizar la configuración por defecto MAB puede ser reseteado.

73, Máximo - EA1DDO

Nueva web en contruccion.

http://extremeantenas.esy.es

Un saludo.
Alfonso.

Hola,

Como este foro no se puede actualizar desde hace tiempo, cuando cerraron la posibilidad de actualizar datos antiguos, me ha parecido buena idea replicar este hilo pero con todos los datos actualizados y mejor ordenados.

Se puede consultar en el siguiente enlace:

http://foro.ea1ddo.es/smf/index.php?topic=2.0

Si alguien quiere añadir o actualizar algo, será bienvenido.

Gracias

73, Máximo - EA1DDO

Maximo añada en fabricantes de Antenas a Alfonso:

https://www.facebook.com/groups/1499853573676958/

Pedro, ya está allí, en la lista.
