Equipos militares Tesla RF-10

Yo soy un recién llegado al mundo de las radios militares. La primera fue una Racal Syncal 30 (TRA931P). Luego vinieron las PRC320. Tengo una de camión militar con LSB y dos compradas directamente de UK sin LSB. Hasta que comprendí su funcionamiento pasé algunas semanas. Por ejemplo, un "susto" que me llevé fue comprobar que en TX CW el equipo limita su potencia automáticamente a los pocos segundos de emitir portadora continua. Probablemente para proteger la batería y los transistores finales. Otro "susto" fue comprobar que, a su manera, la PRC320 es muy exacta en la indicación de frecuencia. Su "manera" es que en SSB la frecuencia indicada es 2 Khz exactos por encima respecto de la frecuencia real. Cosas británicas, supongo. El acoplamiento de antena es para nota. Supongo que los operadores hubieron de pasar un cursillo intensivo bastante completo, ya que hay que "amarrarse los machos" para entrar en la lógica británica de funcionamiento. En CW el comportamiento es maravilloso... si se acepta que el filtro de CW, de 400 Hz, está cortado para una frecuencia de audio muy aguda y que el pito resultante es en ocasiones irritantemente agudo. Estas radios al parecer tienen un problemilla en el módulo de alimentación derivado de los condensadores de tántalo. Todo esto está muy documentado en la red. El problemilla se manifiesta en telegrafía con un ligero desplazamiento (drift) al inicio de la transmisión, que hace la cosa muy graciosa y personaliza mucho la manipulación. De las tres que tengo, solo una de ellas se libra de este problema, que no lo considero grave. Es SSB van perfectas las tres. Todo esto lo digo "sin acritú" y dando por hecho que es una radio maravillosamente bien construida, y para la edad que tienen las unidades que nos llegan, con una tercera edad muy digna (y espero que con muchos años por delante).

Mi sueño sería poder hacerme a no demasiado precio con una AEG TELEFUNKEN
SE6861: acoplador automático, LSB USB y CW mmmmmmmm, pero bueno ya llegará el día.

Sería divertido hacer quedadas de "radio verde". ¿Quien se anima a organizarlas?

Por cierto ¿alguien puede hablarnos de la SEG15?

Nando

EA5AHN

He intentado varias veces localizar en la red un equipo que llego al ejercito hacia 1977 sin lograrlo. Se trataba de un HF sintetizado de 20 W, agradecería cualquier información.

Angel,

El ejército español, en esos años creo que utilizó Racal COMCAL 30 (TRA932), Racal SYNCAL (TRA921) y Racal SYNCAL 30 (TRA931) que es la que yo tengo. Posteriormente también hubo algunas PRC320 aquí, según me comentó un colega. La COMCAL 30 era a cristales de 2 a 30 Mhz. La SYNCAL era sintetizada de 2 a 8 Mhz y la SYNCAL 30 es de 2 a 30 sintetizada a pasos de 1 Khz y con un mando para ir arriba y abajo de cada kilociclo.

Todas estas radios tienen una salida de 20 watts, por lo que creo que la que debiste manejar fue alguna de estas.

Te incluyo una foto por si la identificas.

Nando

EA5AHN

Hola de nuevo gracias Nando por tus comentarios de la manera de funcionar a la inglesa la PRC 320 sobretodo en cw ya me comentaras ,esto va tambien para EA5EQ,que tipo de manipulador usais yo he visto en la pagina de camion militar los dos originales que van con este equipo.Otra cosa que os queria preguntar es que tipo de conector de salida de antena usa este equipo porque en los videos no llego a verlo bien parece que sea BNC amen de que tipo de antenas usais en portable.Saludos Jose.

La conexión de antena de la Racal es a través de BNC y además en una base en la que se enchufa la antena de látigo. La conexión de antena de la PRC 320 es a través del soporte de la antena de látigo ó a través de una especie de clip en el que se introduce el extremo del hilo largo que se utiliza como antena "end fed". La PRC 320 puede ser conectada a una antena exterior directamente sin acoplador, ya que el transceiver y el acoplador van unidos externamente por un "bypass" externo de conectores BNC que puede extraerse. Ámbas tienen además un dispositivo para conectar un cable a la carcasa del equipo que hace de contrantena. Estos equipos, como digo, llevan acoplador interno de antena.

Respecto de los manipuladores, te diré que para la PRC320 uso o bien el suyo, o bien uno cualquiera, incluso electrónico. Le he construido a ambos equipos una cajita que se conecta al equipo y que transforma las conexiones a "Jacks" convencionales. De esta manera, además puedo probar micrófonos, auriculares, altavoces amplificados, etc.

Nando

EA5AHN

Nando, no era ninguno de esos, pero gracias a tu información creo que lo he localizado.

Me sonaba que estaba fabricado en Toronto o Trieste, y he encontrado que IRET tenía la fabrica en Trieste.

Pudiera ser el PRC-247A de IRET.

PRC-247 A: Transceiver. HF. Portable. Manapack type.
Frequency range from 2 to 30 MHz in 100 Hz steps, Modes: SSB (A3J), compatible AM (A3H), CW (A1). Possibility of FSK with auxiliary adapter. Power switchable 2 and 20 Watt. Built in antenna tuner. Supply to 24 volt through a NiCd batteries package or external PSU. Whip ( AT-30) or wire antennas.

Gracias Nando por tus respuestas sobre la PRC-320 tengo otra cuestion comentas que se baja la potencia cuando transmites en cw sabes a que nivel exactamente y si solo pasa cuando trasmites en alta potencia.La alimentacion de bateria he visto que se pueden reparar y cambiar las celulas defectuosas tambien se que hay un cargador de esa marca que usa entrada de 12v para cargar las baterias de 24 que lleva el equipo comentame si lo usas o que sistema usas para cargar baterias y funcionar en base.Saludos.Jose.

José,

Yo me he construido dos fuentes de 24 voltios y de 3 ó 4 amperios. Además tengo dos baterías: una es una batería con carcasa de plástico y la otra es una batería con carcasa metálica (aluminio). La de plástico está sellada y todavía admite carga y descarga. La metálica estaba medio muerta, por lo que le extraje las células interiores y le introduje dos baterías de gel de 12 voltios en serie. El aspecto exterior es el mismo.

Para alimentar el equipo con una fuente exterior o una batería que no vaya adherida al equipo con los muelles de sujeción, utilizo un cable que conecta al equipo por una parte y a la batería por la otra. Estos cables los he comprado en ebay.co.uk, aunque camión militar también los tiene.

La limitación de potencia se produce cuando se mantiene la transmisión en CW algunos segundos, tanto en alta como en baja potencia, y es aproximadamente a una cuarta parte.

No he probado los cargadores de 12 y 24 voltios a los que haces referencia.

Nando

EA5AHN

Hola amigos !

Me "chirriaban los oidos" y finalmente he decidio hacerme presente como EA3YK intentando ser todo lo más objetivo que pueda pues como todos sabéis (para lo bueno y lo malo) soy el responsable de www.camion-militar.com

Quisiera participar y aportar al foro como 3YK y como aficionado que soy a todo esto de la "radio verde" he cogido el testigo de Vicenç Puig http://www.ea3yk.com/spa/item/ART00153.html y tengo la tarea de continuar su trabajo, son cientos de equipos y documentación que voy clasificando poco a poco. (mas lentamente de lo que quisiera) y bueno Nando ... me apunto a la quedad de radio militar si la organizas ....

La Iret y la AEG las tengo .... tambien estamos trabajando con la Racal y haciendo algunas pruebas (pasando de cristales a VFO continuo). El tema es cacharrear ....

73s

Gracias Nando por la explicaciones.La idea era en fijo utilizar una fuente de 24V/4A .
Para portable la bateria de 24 V.Me puedes comentar si las baterias las cargas con la fuente de alimentacion o usas otro cargador,asi como las baterias de gel yo habia visto por la red que se podian cambiar todas las celulas pero parece que la opcion de
las baterias de gel es mas acertada .Saludos Jose.

Jose,

Las baterías las cargo con un cargador muy sencillo compuesto por un 7805 montado como regulador de corriente continua. A mí me proporciona 170 ma a cualquier voltaje con el límite de los 26 ó 27 voltios de la entrada, con una resistencia de 27 ohms. Mira la hoja de aplicaciones del 7805 y verás que sumamente sencillo montar este cargador de intensidad constante, el cual viene determinado, precisamente por el valor de la resistencia colocada entre la pata de salida y la central del regulador. Por ejemplo, si le conectas a este cargador una batería de 12 voltios, también la cargará a este mismo régimen de carga de 170 ma.

Nando

EA5AHN

Gracias de nuevo Nando tomo buena nota de tus indicaciones.Me podrias comentar a
proximadamente is lo has testeado que duracion te dan las baterias para operacion portatil.Saludos Jose.

Hola!

Tenemos en nuestro blog algunas entradas relacionadas con las emisoras militares...
Clansman PRC320 con Bazooka Cuco version QRP y con antena original...hay diferencias notables...

http://bazookacucoyotrosinventos.blogspot.com.es/

Espero que guste!!

Hola a todos!

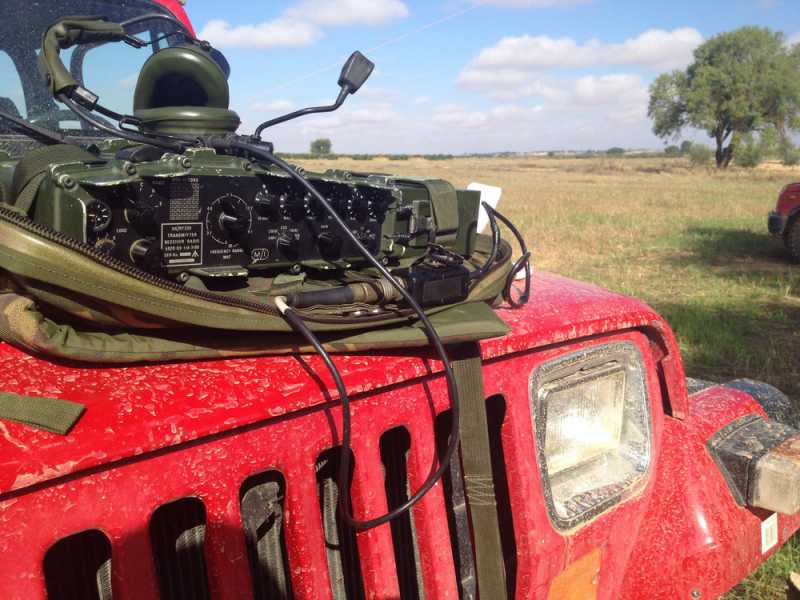

Hemos publicado varias entradas en nuestro blog ya que este año hemos estado cacharreando e intentando llevar al limite nuestra Clansaman PRC320. De momento se porta como una campeona...

http://bazookacucoyotrosinventos.blogspot.com.es/

Hola a todos!

A ver si nos vamos animando todos a no dejar que mueran en la chatarra estos maravillosos equipos...cuanto mas lo usas mas te gusta...garantizado!!

Mirar en nuestro blog que hay varias entradas con distrintas pruebas...

Por cierto: Clansman PRC320+Bazooka Cuco QRP= Alucinante resultado!!

http://bazookacucoyotrosinventos.blogspot.com.es/

Saludos!

Buen video gracias Jose os lo habeis currado la lastima es que esteis lejos de la zona
EA3 si no os hubiera acompañado.Se ve perfectamente el funcionamiento de la PRC-320 sobre todo con la antena dipolo.Saludos Jose.

Hola os envio un video que he encontrado de un qso en cw efectuado con la PRC-320
Saludos Jose.

Videos sobre la clansman hay muchos, EC1CW fue uno de los pioneros y muy activo: http://www.youtube.com/results?search_query=ec1cw+clansman&sm=12

Y EA5CMP también esta muy activo con la Clansman: http://www.youtube.com/results?search_query=ea5cmp&sm=3

73s

Os pongo dos fotos de unas Racal alguien sabe cual es la diferencia ?

y esta :

Cual es la diferencia? como podreis ver una es la syncal 30 (muy conocida) pero la otra es la Syncal 30X ! Alguien sabe en que consiste la diferencia de esta "30X"?

Aun no las he probado !

Qué tal Josep,

Según he visto, existen algunas variaciones de la SYNCAL 30 ó TRA931 que al parecer fue muy utilizada en la primera guerra del golfo (Agosto 1990 - Febrero 1.991). la TRA931/X la describen el las páginas web como la versión "multi-role", que, imagino que quiere decir que sirve para todo. La mía, como puedes ver en la foto que puse an el hilo, tiene un botón más, junto al de "search" que es el de canales, y un conector más junto a los dos normales de handset donde se conecta el programador de canales. Es la TRA931/P y tiene 8 canales programables.

Saludos

Nando

EA5AHN
