hola estoy reparando una fuente POWER HQ PS1320, y no encuentro la averia, desconozco que valores tienen dos zener que lleva son el BS62-36A y el BS62-12B.
¿Alguno sabéis de que valores son? o habéis tenido algun problema con esta fuente, me dá 20 voltios de salida y en principio los transistores y diodos que lleva la fuente estan bien, a falta de saber los valores de los zener, en cuanto a componentes pasivos las resistencias y los condensadores tanto normales como electroliticos estan bien........me esta volviendo un poco loco por eso quisiera encontrar los datos de los zener y ver si el problema está en ellos.
Saludos de Juanma, EA7RZ y gracias anticipadas.
Inició el tema
Juanma,
únicamente he encontrado una referencia con esos diodos y, según parece, son zener de 36 y 12 Voltios, respectívamente.
Por cierto, en otro documento sobre una fuente Volcraft FSP3032 hablan de un BS62-3.6 que se supone sería de 3.6 Voltios... OJO al parche.
Lo que no está claro es el tema de la letra.
Una conjetura es que se trate de la potencia de los mismos. Los normales de cristal suelen ser de 400 mW, pero los hay de 1 W, 3 W, 10 W y potencias mayores. Quizá eso te sirva como punto de partida.
Un saludo
jon, ea2sn

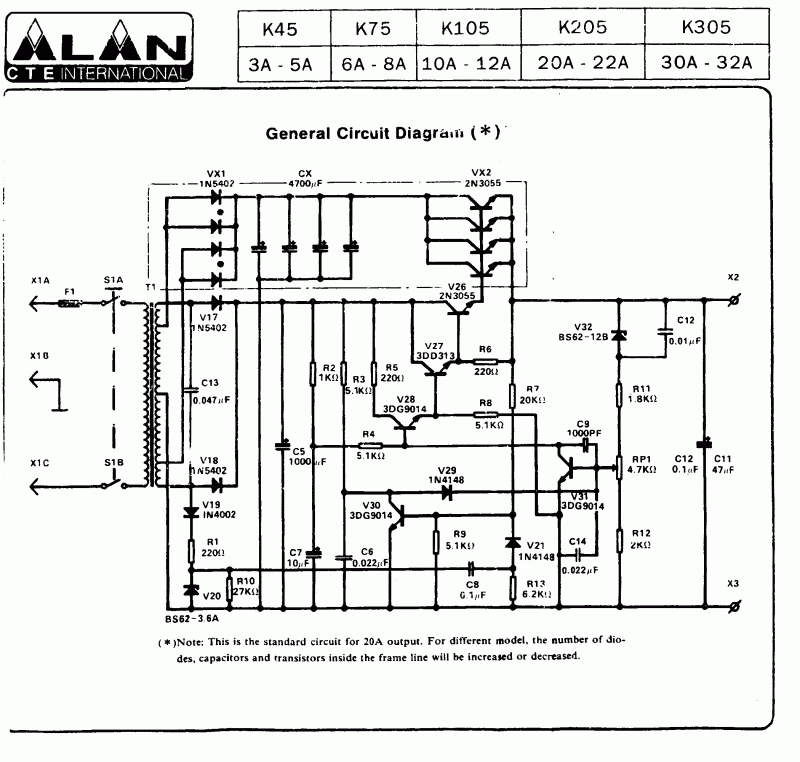

P.D. He encontrado que es una fuente clónica con muchas marcas, entre ellas la K305 de Alan, y en este enlace está el esquema.
y hay otra copia aquí
http://www.produktinfo.conrad.com/datenblaetter/500000-524999/510174-sp-01-en-FESTSPANNUNGSNETZGER_13_8V_20A_FSP_20_22.pdf
Parece un esquema clásico con un zener de 3.6 V como referencia y otro de 12 V que se utiliza para "bajar" la tensión de 13.8 V a 1,8 V y, de ahí, al ajuste de voltaje.
El problema es que los esquemas difieren y, en el segundo caso, la tensión de la referencia se derivaría a masa... Me da que está mal hecho a posta. Igual alguien, a la vista de los esquemas, te puede orientar. Lo que sí parece claro es que son zener de 3.6 y de 12 V.
Jon, EA2SN / AE2SN
