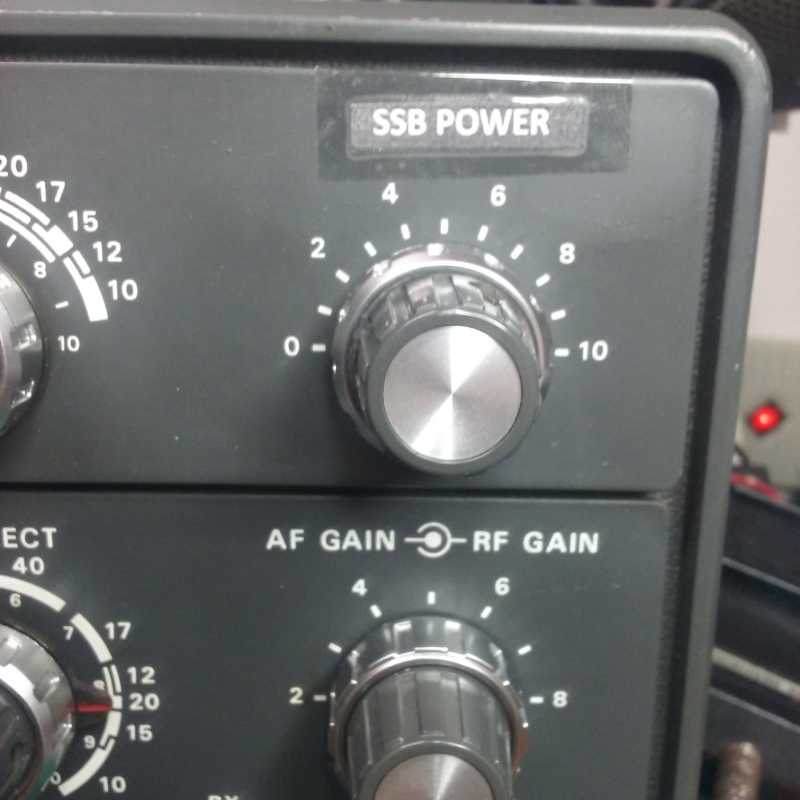

YAESU FT101ZD potencia regulable en SSB 2 200 w

Muy bueno Alberto!!

Pero tengo una pregunta. Cuando bajas la potencia tanto, la señal de salida es limpia?

Saludos

¡¡Muy buena pregunta!!.

Esta tarde te la podré responder, porque he estado muy centrado en eliminar "lloros" de modulación y haciendo pruebas al entre el 50-80% de potencia, con distintos interlocutores y bandas.
Pero no he encontrado a nadie para un contacto QRP en cercanías para que me diese un control preciso de modulación " a ralentí". A las horas en que he terminado de cacharreo la propagacion no estaba para qrp. Casi no se escuchaba a nadie.
Yo veo que la aguja se mueve linealmente con mi modulacion en el entorno de los 5 watt del vatimetro. Pero no he comprobado si sale entrecortada.

Hoy con la mesa en orden pondré un receptor que me permita comprobar hasta que límite inferior la modulación sale limpia en antena.

Tampoco tengo muy clara la velocidad de respuesta del chip inversor de voltaje ICL7760, que es la clave de este asunto.

Luego te cuento.

Ya he realizado la prueba con mi propio receptor SDR y el resultado es positivo.
la modulacion se mantiene correcta por debajo de 5 w.

Puedes juzgarlo tu mismo, pinchando el enlace mas abajo:

Saludos.

Alberto, fantásticos proyectos; me encantan.
Te comento mi experiencia con la solución que has aplicado. Estoy tuneando un ampli de 27 y como no tenía salida de ALC encontré por internet circuitos de ALC pasivos que lo que hacen es simplemente rectificar la señal de RF para dar una tensión negativa en función de la potencia de salida.
Es la misma solución que has aplicado pero 100% pasiva con dos diodos, 3 condensadores, una resistencia y un potenciómetro.
Slts.

Pues entonces genial Alberto.
Como bajas del orden de 17dB a costa de bajar la corriente del MOSFET, pensaba que la linealidad se iba a resentir, pero supongo que los filtros se encargan de mitigar en algo ese tema.

Enhorabuena.

EA3FNM escribió:

.... como no tenía salida de ALC encontré por internet circuitos de ALC pasivos que lo que hacen es simplemente rectificar la señal de RF para dar una tensión negativa en función de la potencia de salida.
Es la misma solución que has aplicado pero 100% pasiva con dos diodos, 3 condensadores, una resistencia y un potenciómetro.
Slts.

La verdad es que yo me lo encontré montado a huevo, pero con tensión positiva y el efecto era justo el contrario, metiendole 4 volts positivos al FET, hasta que me di cuenta. Pero en realidad el sensor de RF es una cosa que se puede solucionar de forma sencilla como tu has hecho

Muy interesante y útil.

Me lo guardo, yo también tengo una máquina de esas (FT101ZD MarkIII), regalo de un admirador muy generoso al que nunca se lo agradeceré lo suficiente.

Enhorabuena Alberto, hacía tiempo que no leía cosas en el foro tan interesantes.

73 de EC1DJ.
