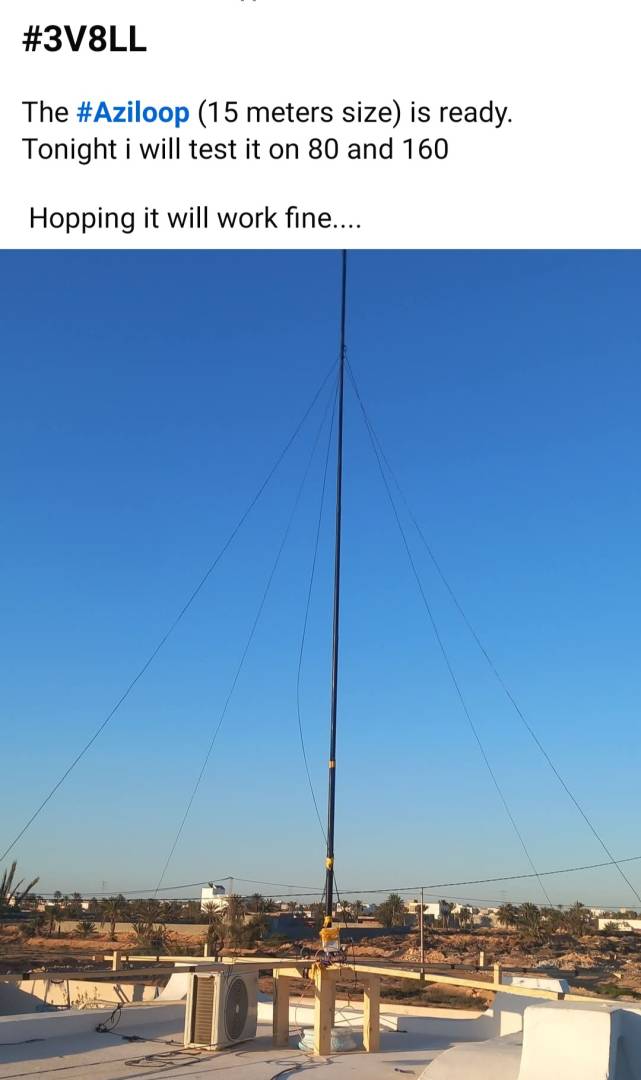

Vertical para 80/160 mts

Hola Pedro,

Interesante montaje.

Yo te voy a contar lo que se, para hacerte una idea.

El sombrero capacitivo es buena idea, y se puede hacer con los mismos vientos o riostras. Poniendo los primeros metros de cable y luego cuerda. Pueden ser tres o cuatro. La medida hay que buscar algo que mejore en 160m pero sin pasarse para que no afecte negativamente en 80m (por pasarse en la longitud).

En el siguiente artículo, es de otra antena, pero explica el tema: PDF

Radiales
Lo ideal sería, mínimo 30 radiales por el suelo, más cuatro elevados.
También podrían ser solamente mínimo 30 radiales por el suelo, o solamente cuatro elevados. Mejor ambos.
Los del suelo, cualquier longitud. Mejor muchos cortos, que pocos largos.
Los elevados, hay que cortarlos resonantes, como si fueran un dipolo. Con buenos aisladores en las puntas pues van a tener alta tensión.

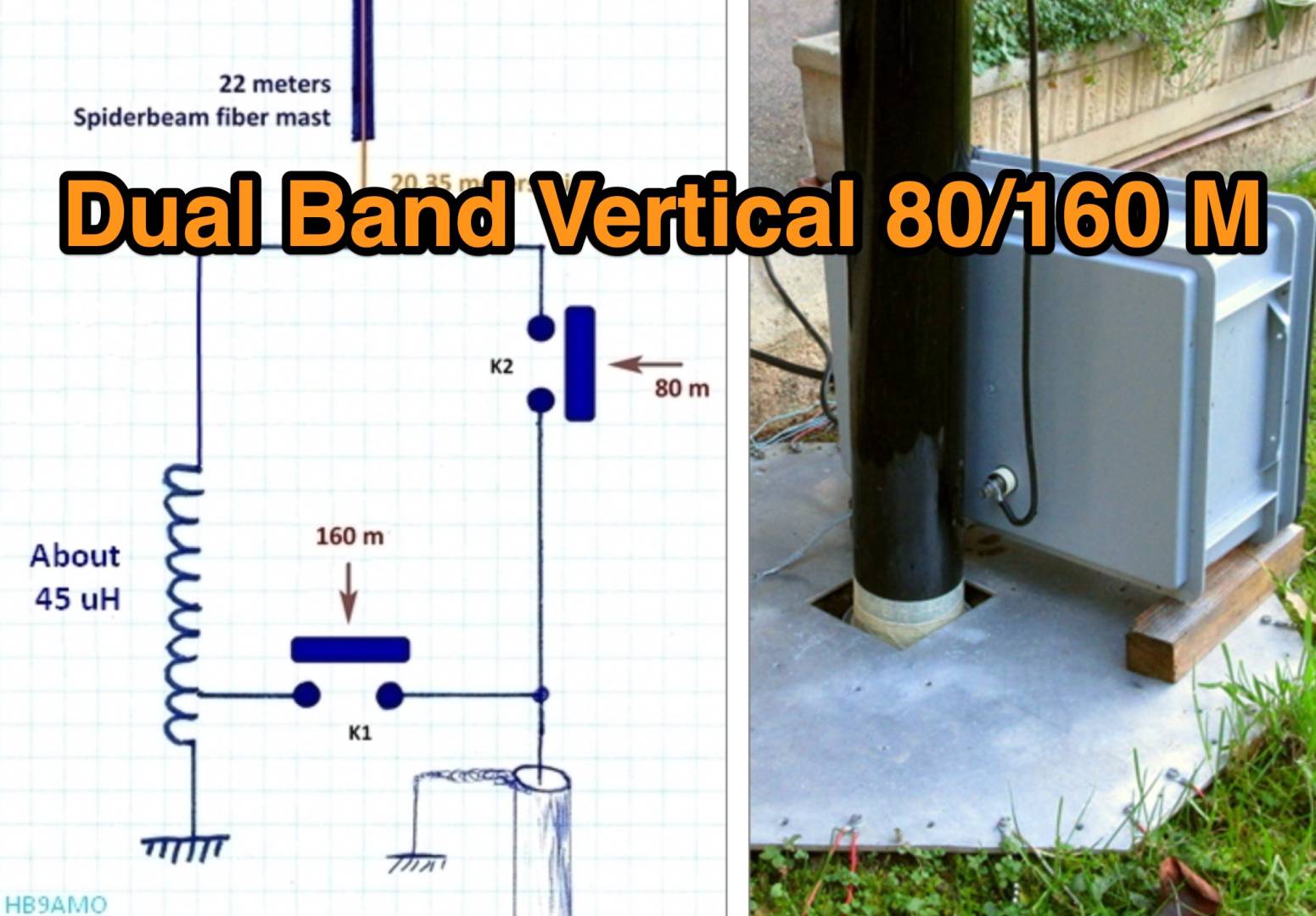

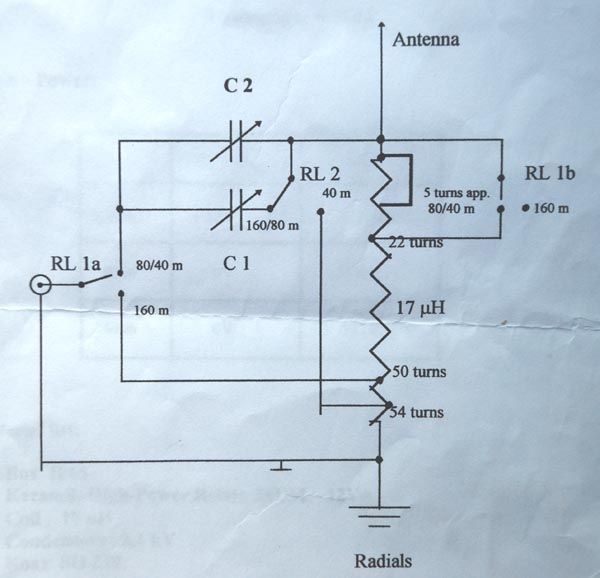

Bobina
Bueno, yo metería en un programa de simulación el diseño, y más o menos ya te dice que necesitas en la base.
Luego. con los datos anteriores, hacer la bobina, con buen tubo, y relés de vacío. Con un analizador ajustar las tomas al mejor lugar y listo.
No es lo mismo, pero parecido a esto.

Para finalizar, aquí tienes un par de ideas:
Antena vertical para 80m de alto rendimiento, EA6WX
Antena vertical para 160m, AO1L

73, Máximo - EA1DDO

EA1DDO escribió:

Hola,

Escribió:

¿En que frecuencia o en que disposición de radiales?
y si son radiales sintonizados en diferentes bandas ¿cómo se comportan los radiales que no están sintonizados cuando se radia en otras frecuencias?
¿No hay una contradicción entre una antena multibanda y radiales sintonizados?

Las antenas verticales caseras, por lo general son monobandas, sobre todo para las bandas bajas.

En el caso de una multibanda, supongo que si el tramo de vertical solo es la mitad de la antena, y la otra mitad son los radiales, habrá que seguir la misma técnica y crear radiales multibanda, sean varios monobanda, con trampas, etc.

Por supuesto que van a interaccionar igual que el resto de antenas, por ejemplo un radial para 7 MHz va a resonar en 21 MHz, como siempre.

Mira este documento de Butternut;

http://static.dxengineering.com/global/images/instructions/but-hf6v.pdf

Páginas 13 y 14.
Ahí puedes leer y ver lo mismo que yo te acabo de decir.

73, Máximo - EA1DDO

Eficacia y rendimiento MAAS QUE SOBRESALIENTE!!! solo habra que ver la forma de hacerla funcionar en la dos bandas cosa la cual creo no sera muy complicado.

http://www.ea1ddo.es/Antena_vertical_160m_AO1L.pdf

Gracias, a ver si podemos en ratos ir haciendo cosas, Manolo (EA4AIQ) tiene muchas cosas interesantes alli, entre equipos de primera, amplificadores, espacio, etc.
Como antenas ademas de la vertical tiene una log-periodic grandota y una tres elementos para 40m, pero falta lo principal montarlas.
73.

escribió:

"EA4ADJ" ... una vertical para 80/160. Disponemos de una farola bastante alta y con una caña de pescar llegamos a los 30 mts, con un buen plano de tierra enterrado. La idea es una vertical que disponga de dos sistemas de sintonia ...

Hola
puedes suprimir el sistema de sintoniza,
si pones un cable-hilo paralelo por la faraloa, para la banda de 80 metros
y para la banda de 160m conectas la farola (si esta desconectada de tierra) al cable-hilo
que sube por la caña de pescar en vertical y al final el cable-hilo la pones inclinada
(serán 10 metros aproximadamente) seria una vertical el forma de "L" invertía".

Los radiales se pueden poner elevados
4 radiales para la banda de 80m
y 4 radiales para la banda de 160m

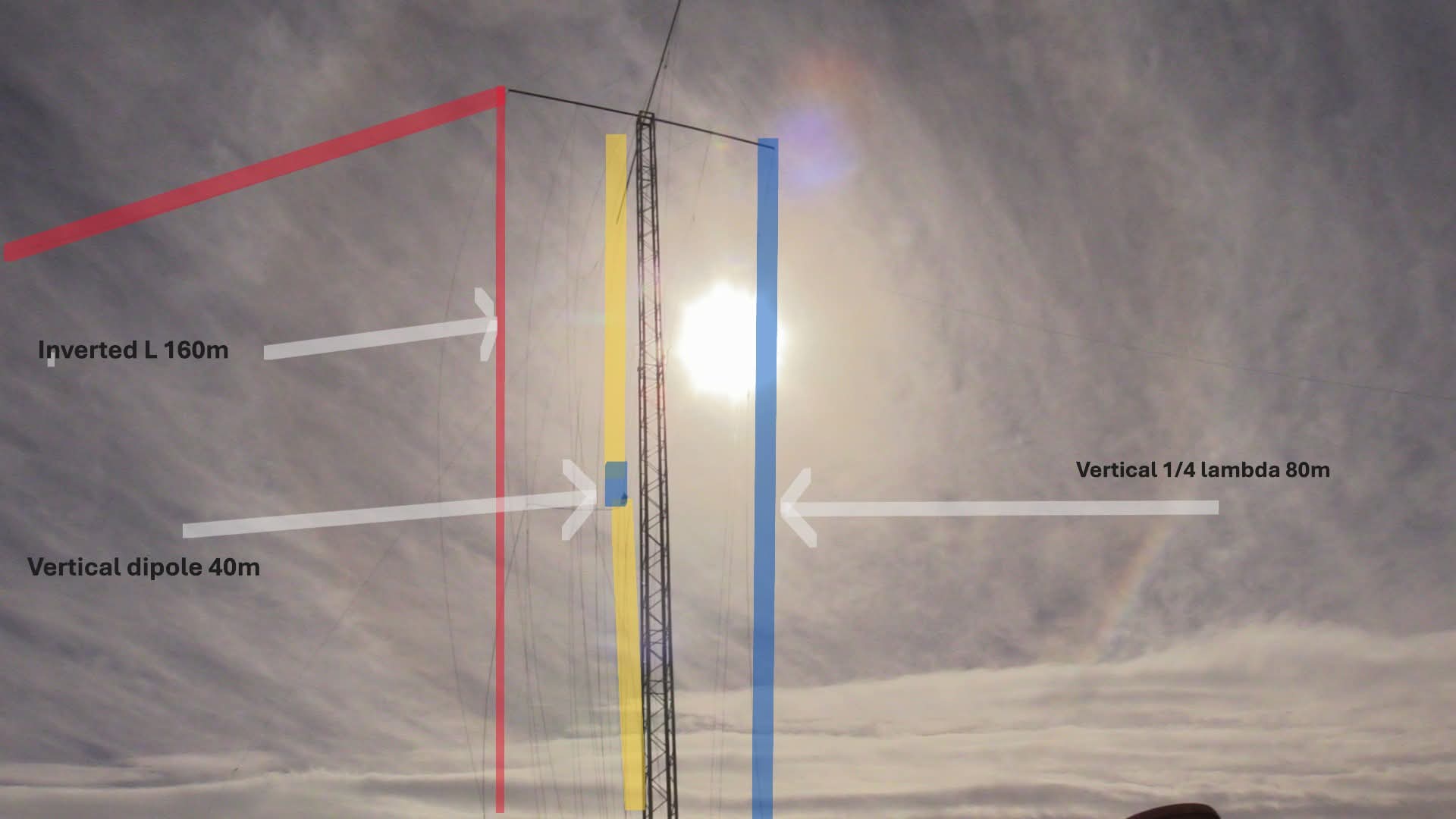

Te paso un dibujo, vertical para las bandas de 60m, 80m y 160m

....

73 Carlos EA1DVY

Hola.
Carlos, pues mira no habia caido, pero una antena asi pero para 10, 15 y 20 mts tuve hace años y me dio muchas satisfaciones, aun esta por ahí desmontada.
Es una idea simple, mañana lo comentare con el ya que viene a casa, lo unico seria ver si con el plano de tierra subterraneo se pudiese hacer, creo que si.
La farola es una de esas altas que se ven en las autovias, ligeramente conica y claro sin luminaria en la punta, como un mastil metalico bestial, ahora mismo para 40m esta usando un delta loop puesto vertical, con el lado mas bajo a unos 7 u 8 mts sobre el suelo, calculo, y va de lujo, pero claro si monta la tres elementos en 40, eso es la bomba.
73.
