Variante de la antena 80m. G-2 B

EA3AAR
Mensajes: 253
#35298  - 5 septiembre, 2017 17:59

Hola, la popular antena dipolo acortada conocida por G-2B, LRL-66, y otras denominaciones, para operar en las bandas de 80 y 40 metros tiene el inconveniente de la escasa anchura de banda en los 80 m. (solo unos 50 KHz con ROE < 2).

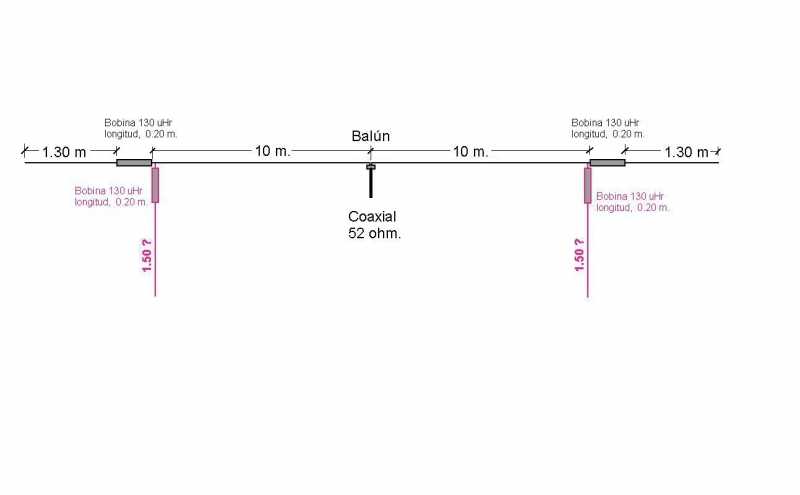

En el adjunto dibujo en negro está representada la antena, que en el caso de la mía resuena en 3.720 KHz. En color rojo he añadido otras 2 bobinas de carga con sus rabillos, para obtener una segunda resonancia en el segmento de CW.
Como sea que lo añadido en rojo no lo he construido todavía, pido opiniones al respecto.
Muchas gracias.
EA3AAR

ResponderCitar
Inició el tema
EC3A
 EC3A
Mensajes: 483
#314596  - 6 septiembre, 2017 04:25

Buenos días,

creo que no es necesario que añadas las dos bobinas adicionales. Tan sólo con los dos hilos adicionales de 1,5 m conectándolos en el mismo punto donde están los actuales separando los extremos de ambos lo mas que puedas. De modo que te quedaría básicamente la misma antena que tienes ahora pero con unos bigotes en cada uno de los extremos a partir de cada una de las bobinas de forma que los cortos te darán la resonancia en la parte alta de la banda de los 80 metros y los largos en la parte baja.

Saludos.

Fernando, EA3KU.

Fernando, EC3A (EC3AT 1979/1981 / EA3KU 1982-2020)
(socio 13494 - desde 1975)

ResponderCitar
EA3AAR
Mensajes: 253
#314601  - 6 septiembre, 2017 17:40

Hola Fernando, gracias por tu rápida respuesta.

La idea que me expones, ya la puse en práctica hace algún tiempo, pero me encontré con la dificultad que sólo había un mínimo de ROE, que aparecía cerca de 4 MHz.- Alargando rabillos la metí dentro de la banda, pero solo aparecía una resonancia.
Los rabillos salían del extremo de la bobina en forma de "cola de pez" abierta 90 º.

Animado por tu idea, quiero volver a ensayarla, pensando que pudiera haber una segunda resonancia por debajo de los 3.5 MHz, que yo no la viera debido a que mi equipo no puede bajar de los 3.5 aludidos.
Llegados a este punto, tal vez el dip-meter a pilas sería un buen aliado, acercándolo a la antena para buscar resonancias, aunque no sé cual sería el mejor lugar donde aplicarlo para obtener un buen dip
De momento, subo a la terraza y ya te contaré......

Saludos.

ResponderCitar
Inició el tema
EA6XD
Mensajes: 1905
#314602  - 6 septiembre, 2017 18:00

Lo de poner dos rabillos después de la bobina no funciona como pretendes, al poner dos rabillos lo único que haces es hacer la antena mas larga y va a tener una sola frecuencia de resonancia, aunque mas baja, pero nunca dos frecuencias de resonancia próximas y distintas, las frecuencias de principio de banda y de final de banda están demasiado próximas para que con dos rabillos de distinto tamaño tengan efecto y tengan dos frecuencias de resonancia distintas.

En cuanto a poner dos bobinas y dos rabillos de distinto tamaño pues tiene todos los números para no funcionar, es el mismo principio de antes, las frecuencias de principio de banda y final de banda están demasiado cercanas unas de las otras para discriminar entre una bobina o la otra, aunque si te sobra tiempo y puedes perderlo nada impide que te entretengas haciendo pruebas, a lo mejor suena la flauta, pero creo que para experimentos de dudoso exito mejor el vino tinto y la gaseosa.

Saludos.

Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB

Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.

ResponderCitar
EA3AAR
Mensajes: 253
#314646  - 7 septiembre, 2017 23:31

Hola Guillem, EA6XD, gracias por contestarme.
Hace un par de años añadí a mi antena las bobinas y rabillos dibujados en rojo, y para disminuir el impacto visual hice las bobinas con núcleo de ferrita, y quedaron mucho mas pequeñas.- Al aplicar 100 W se sobrecalentaron los núcleos y tuve que cambiarlos y hacer las pruebas con solo 10 W. En estas condiciones obtuve una curva de ROE con dos mínimos netos que se interaccionaban al retocar los rabillos. El ajuste era demasiado dificil e inseguro, y lo dejé......

Hola Fernando EA3KU : Subí a la terraza con mi nuevo dip-meter, y al acercarlo en varios lugares de la antena NO obtuve ningún "dip".- Me vino a la cabeza una idea que leí en un libro de EA3PI, consistente en hacer un lazo con hilo aislado para conexiones, que da unas 6 vueltas sobre una bobina de carga, y otras tantas sobre la bobina del dip meter, y unidos ambos links con unos 40 cm. de línea retorcida del mismo material. El resultado es excelente pues aparecen los dips con toda claridad.- No pude seguir experimentando porque se hizo de noche. Ya iré contándote las mediciones que haga en días sucesivos.

Gracias a los dos por ayudarme.

Saludos

EA3AAR

ResponderCitar
Inició el tema
EC1T
 EC1T
Mensajes: 1322
#314603  - 8 septiembre, 2017 08:48

Hola

EA3KU escribió:
... Tan sólo con los dos hilos adicionales de 1,5 m conectándolos en el mismo punto donde están los actuales separando los extremos de ambos lo mas que puedas... Fernando, EA3KU.

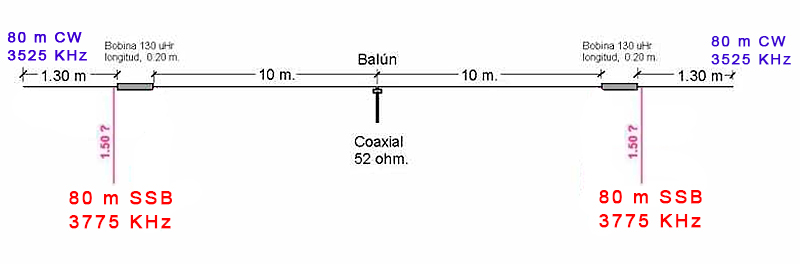

Creo que Frenando te quiere decir algo similar a esta imagen

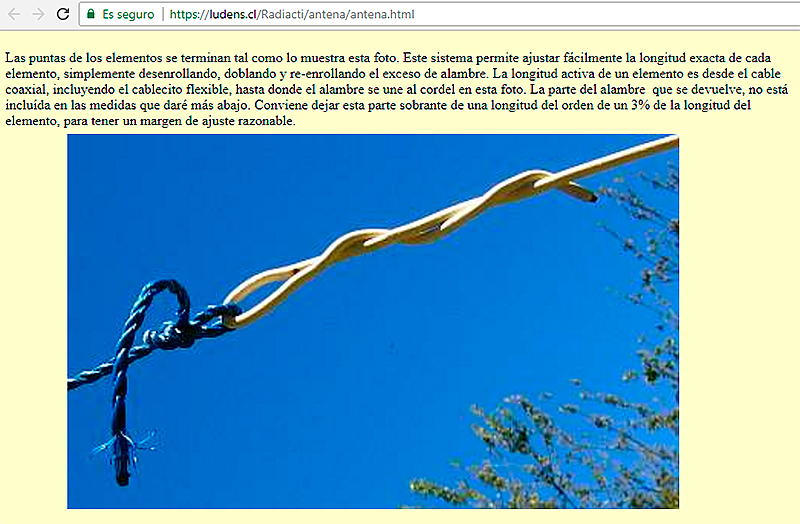

Otra opción seria doblar las puntas 20 cm aproximadamente
para que te funcionara en la banda de 80M en la zona de CW.

Saludos

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EA6ZL
Mensajes: 181
#314657  - 8 septiembre, 2017 16:03

Por la ret circulaba un articulo(no consigo encontrarlo) que en el lugar del balum ponían unas bobinas
y la antena trabajaba perfectamente en CW y FONIA con la misma roe a ver si alguien lo recuerda y pone el link de ese articulo.

Juan EA6ZL 73 y DX ea6zl@ure.es

ResponderCitar
EA3AAR
Mensajes: 253
#314659  - 9 septiembre, 2017 22:39

Hola Carlos y Juan, gracias también a vosotros por responder.

Carlos : Ese final del dipolo que se ve en la foto atado a la cuerda de nylon, ha de ser con el conductor pelado, o sin pelar ? En este último supuesto me da la impresión que el hilo sobrante estaría alargando la antena.Ruego contestación.

Juan : El montaje que nos indicas, ha estado publicado dos veces en la Revista.- Se trata de una bobina intercalada en serie en el origen de cada brazo de la antena.- O sea que hay dos bobinas (una en cada brazo), las cuales se pueden cortocircuitar mediante un relé doble que se acciona desde el cuarto de la radio conectándolo a 12 volts (va una línea de corriente continua acompañando al coaxial).- Con las bobinas en cortocircuito la antena resuena en la parte alta de la banda, y con las bobinas sin cortocircuitar resuena en la parte de la CW.
Es una excelente opción, aunque de momento estoy intentando abarcar la banda sin ayuda manual.

Algo que no he comentado anteriormente : La antena es TRIBANDA
- 80 metros ya comentados.
- 40 metros, pues es de una semionda de 10 + 10 m. con choques en los extremos.
- 15 metros ( tres semiondas en serie con choques en los extremos ) .

QRV y saludos.

ResponderCitar
Inició el tema
EC1T
 EC1T
Mensajes: 1322
#314678  - 10 septiembre, 2017 19:54
EA3AAR escribió:
...Carlos : Ese final del dipolo que se ve en la foto atado a la cuerda de nylon, ha de ser con el conductor pelado, o sin pelar ? En este último supuesto me da la impresión que el hilo sobrante estaría alargando la antena...

No es necesario pelar el conductor,

el hilo/cable sobrante no alarga la antena, donde se dobla no conduce la RF, es como si cortaras el cable, (en todo caso te podría conducir un poquito RF si es superior a un metro)


- Información relacionada en:
· Ajustar un dipolo?
· La resonancia de un dipolo

· Antena Dipolo wikipedia
· Dipolo corto para las bandas de 80 mts y 40 metros
· cortar dipolo para 80 y 40 Metros

73 Carlos EA1DVY

Carlos EC1T
Ex. EA1DVY
Soria in81
