UNUN 9.1

Yo los tengo uno encima del otro y me funciona bien. Coloqué el de más vueltas de forma que ocupara todo el toroide y después devané el otro encima.

Hola Joaquin, Antonio y demás...

Aqui te dejo el Blog de Antonio EA1CDV, que te interesará

http://ea1cdv.blogspot.com/2009/06/antena-de-hilo-largo-invisible-ii.html

Saludos y buen cacharreo

73's Alain

Ten en cuenta que el enlace te lleva a la segunda parte sobre la "antena invisible", en la que se contruye un balun para dipolo. El unun y el radiante de hilo largo lo describe en la primera parte: http://ea1cdv.blogspot.com/2009/06/antena-de-hilo-largo-invisible.html

Anoche BOBINÉ el balun "magnetico" que habia en la web de EA1CDV , que no se por que se llama asi , creo que funciona, pero ahora me toca probar todas las opciones, acoplar puedo acoplar en todas la bandas incluido 80 mts, con la parte de masa a la reja del balcon, y un hilo largo de 10mts arrollado sobre un
cubo, me falta probar la parte que es dejar el hilo estirado de una pared del balcon a otra hasta conseguir que quede todo enrrolado.
Ya os dire algo,, GRACIAS A TODOS

JOAQUIN - EA5DT

Aquí tienes unas fotos múy buenas, sin menospreciar lo anterior:

http://www.m0ukd.com/Magnetic_Long_Wire_UnUn/index.php

Suerte y experimenta, experimenta....

Os inserto fotos del invento, he desechado el cubo, lo llevo de sombrero por cierto, ya os dire como va

Un saludo, EA5DT

Otra foto esta del unun

Hola a todos

Joaquin: realmente estupendo, ya nos dirás que tal te rinde el "bicho"

Enhorabuena y a seguir cacharreando.

Queremos verte con el cubo de sobrero :laugh: :laugh: :laugh:

73's Alain

Como anecdota curiosa, si le quito el cable que va a la reja lo que seria del balun a tierra va de 27200 a 28900 a 1.1 roe, si se lo pongo se va al garete
pero me acopla bien en todas la bandas con el MFJ989B que tengo por supuesto , mi madre vió el cubo y pa que las prisas, el chorizo aun aun , luego os contaré en la cena, lo que me encuentro

Un saludo, EA5DT

Buenas.
No sé de donde has sacado los datos para ese balun, pero le cuento sólo 6-7 espiras, y yo los que tengo hechos de 9:1, llevan 9 o 13 espiras (no me acuerdo ahora)
Eso no es un 1:4 ??

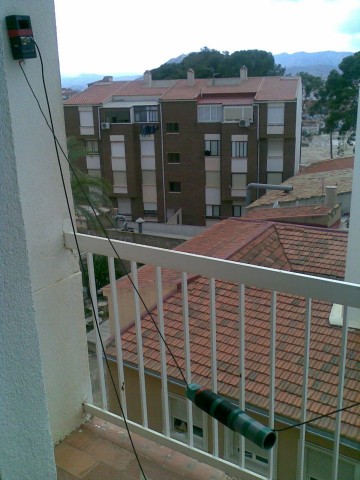

otra cosa: tal cual está en la foto, la bobina está completamente apantallada por la reja de la barandilla, no te extrañes si recibes poco y te oyen menos aún... habria que intentar ponerlo lo mas alto posible y libre de paredes y la barandilla, digo yo.
73, Jose.

En efecto a ese 9:1 le faltan algunas espiras. Trata de modificarlo e intentar meter un mínimo de 9 espiras. No es crítico el número de vueltas, pero sí recomendable para que no te haga "extraños" en ciertas bandas. Entre 9 y 11 sería el valor óptimo, aunque la permeabilidad del toroide también influye y algunas parámetros más.

El elemento radiante, intenta alejarlo de la pared del edificio como puedas, e incluso si lo puedes hacer con hilo de cobre invisible y llevarlo hasta el edificio de enfrente o un árbol cercano, mejor que mejor. En cuanto a la toma de tierra puedes usar la barandilla del balcón. Fíjate que haga buen contacto.

Suerte y a experimentar!

CORRECTO HE HECHO UN REBOBINADO DEL UNUN CON 9 ESPIRAS, Y HA CAMBIADO EL 1000 X 1000 EN 40 MTS ME HAN DADO REPORTS DE 5-8 5-9 Y EL SABADO UN EA1 ME PASO 9+20, EL CHORIZO DE LA FOTO NO LO HE MODIFICADO Y SOLO EL BALUN EN EL BALCON CON UN REDIMIENTO PARA LO QUE ES BASTANTE BUENO, LLAMÉ A TM0HQ EL SABADO POR LA NOCHE Y ME OYÓ ,NO LE RESPONDI POR QUE LLAMABA A CONTEST, PERO ME OYÓ QUE ES LO IMPORTANTE, TENGO QUE ACOPLAR PERO ACOPLA BIEN, ME FALTA PROBAR 20 MTS Y POR ARRIBA 18-15-10-6, YA OS PASARE RESULTADOS.

ESTA EN UN ENLACE ANTERIOR PERO OS PASO EL BALUN LO MISMO PERO EN VEZ DE 4 NUEVE ESPIRAS

UN SALUDO, JOAQUIN

GRACIAS POR VUESTRAS APORTACIONES

UN ABRAZO EA5DT

Me alegro de que hayas triunfado!
Si quieres seguir cacharreando, hazte una tabla con los datos de roe en las distintas bandas,para poder comparar y luego rebobinalo (el balun) con 11 y 13 espiras y haz otra tabla.
Yo estoy terminando ahora uno de 13 espiras(ya probé 9 y 11 espiras), a ver si la semana que viene lo puedo probar en el campo.
Generalmente el mayor problema es las bandas bajas, en las altas suele acoplar a la primera o incluso sin acoplar. En caso de problemas, observa si se calienta al transmitir, pues eso significaría que tiene muchas pérdidas en el toroide, y puede ser debido a que la calidad de la ferrita (el material)no aguanta la frecuencia tan alta. entonces tendrías que buscar otro toroide.
73,
Jose.
