Una ayuda para la antena MORGAIN

No sabéis cuanto os agradezco que hayáis publicado el tutorial. Este fin de semana tenemos actividad de radio en Segovia y no voy a tener tiempo de cacharrear, pero os puedo asegurar que me va a ser muy útil. Tengo la morgain 40-80 en el suelo sin saber muy bien qué tenía que hacer para mejorarla en 80, ahora ya tengo claro qué hay que hacer. 73 y muchas gracias.

Hola, poseo una morgain de 40/80 metros. En 7 mhz tengo la roe muy aceptable pero en 80 metros el punto donde tengo menos es en 3.750 khz y está a casi 3 de roe. A ver si podéis poner el enlace ya que no lo encuentro y puedo mejorar la antena en 80 pues ya estaba planteando quitarla.
Un saludo,

Toni Olmo EA3DTD

Juan, acláranos donde está la versión final de ese tutorial, he encontrado unos cuantos y no se cual es el "refinitivo" gracias.

La verdad es que esa antena ya la usaba hace mucho tiempo Angel; EA3ALD y Gregorio; EA3DDI con excelentes resultados, aunque recuerdo sus comentarios que era MUY caprichosa.

Gracias

Hola todos.

En primer lugar quiero agradecer publicamente al amigo Joan, EA3EAE, su inestimable ayuda para el perfeccionamiento del tutorial de la Antena MORGAIN que he realizado, con su ayuda hemos conseguido que el mismo sea fácil y ameno de leer y de comprender, simplemente utilizando palabras comunes y sin tecnicismos que son malos de entender y que a veces pueden inducir a errores, por todo ello otra vez GRACIAS Joan.

Magistralmente al amigo Joan ha creado una magnífica "calculadora MORGAIN" para que podais calcular la antena en unos segundos y sin ninguna complicación, realmente vereis que es muy fácil de utilizar y os va a ser de gran ayuda.

A todos los interesados en descargarse el "PACK MORGAIN" deciros que es extremadamente fácil de hacer ya que está colgado en este servidor de URE en el apartado de descargas.

Para ello en la parte de arriba de esta página hay un apartado de DESCARGAS, picar en el y entraréis en otra página en la que encontraréis un apartado que pone ARTICULOS TECNICOS, picar en el y entraréis en otra página en la que hay un apartado que pone ANTENAS DE HF, picar en el y veréis unos cuantos artículos de antenas, hay uno en la parte de arriba que pone lo que véis en la imagen de mas abajo, picar en el y os podéis descargar tanto el tutorial, como la calculadora, como la ayuda de la calculadora.

Esperamos sea de vuestro agrado.

QRV 73.

Guillermo. EA6XD

.

.

Gracias Guillermo

De nada EDU.

Que lo disfrutes.

73.

Guillermo. EA6XD

Por cierto Guillermo, ¿se pueden ver tus antenas desde el puerto?

Hola Juan, en primer lugar felicitarte por tu magnifica calculadora y decirte que para mi es una satisfacción, que mi trabajito te haya inspirado.
un saludo a todos . Regino.

Hola a todos los del Foro, soy Juan, EA3-EAE.

73 a todos. EA3-EAE Juan

Felicitaciones.......

Veo que se han aportado muchísimas experiencias , variantes de uso ( lo de la vertical un puntazo ) y las correciones en la separación en la banda de 40/80 como ya se ha comentado mas de una vez , pues los 4,5 cm resultaban escasos para 80 metros.

Tengo una funcionando y tras su montaje comprobé insitu los problemas que pueden ocasionarse de los cuales se hace referencia en este nuevo manual.

Como soy fiel a esta antena tomaré este nuevo manual como referencia sin lugar a dudas....

Hola a todos.

EDU, pues a no ser que tengas una vista de lince o un telescopio pues del puerto de Soller a Soller hay unos 4´5Km y es un poco complicado que se vean mis antenas,je, je, je, además, además, tengo el cuarto de radio desmontado por remodelación del SHACK y me faltan casi todas las antenas por montar y en la torre solo tengo la famosa MORGAIN 40/80m y no tengo ninguna otra antena más instalada.

¿Que pasa?,¿Es que tienes que venir al puerto de Soller en algún momento?, de ser así dímelo y me bajo para saludarte y para hacernos "un pa amb oli" y unas cañas, OK.

Paco, pues me alegra mucho que el tutorial sea de tu agrado y que te sirva para mejorar tu antena.

Lo de los 4,5cm es curioso, hay gente que le va perfectamente pero hay gente que no, por eso lo de aumentar la separación para obtener una mejor ROE en 80m.

De todas formas, como ya expongo en el tutorial, la que tengo desde hace varios años instalada en mi casa la separación es de SOLO 2,5cm, y como verás es un síntoma de que la antena admite muchas variaciones si uno quiere, pero para hir mas tranquilo pues 8cm o más de separación y listo.

Joan, si, si, tu enjabóname más y al final me lo creeré,je, je, je.

Yo puedo haber hecho el tutorial y en verdad que le he dedicado mucho tiempo a experimentar y a hacer pruebas con la MORGAIN, pero no olvidemos, como ya comento en en propio tutorial que el mismo también está basado en las experiencias de muchos que me han comentado muchas cosas de las misma y que yo he recopilado desde que publiqué el primer tutorial allá por el 2005 en nuestra revista.

De todas formas gracias por tus palabras, palabras que me animan a seguir experimentando, sino con la MORGAIN, que creo que ya le queda poco por mejorar o evolucionar, pues con otras antenas hechas en casa, (eso de antenas autocontruhidas me suena raro porque que yo sepa ninguna antena se autocontruye sola, je, je, je), por eso sigo experimentando constantemente, y más concretamente con una antena vertical multibanda hecha en casa que tengo en marcha.

Muchas gracias.

73....

Guillermo. EA6XD

Gran tutorial...felicitaciones a todos los implicado.

Seria ineresante en la proxima revisión una grafica de roe..... es el unico detalle que se hecha en falta ( asi como alguna "afotico")

Felicitaciones una vez mas.

Hola a todos.

Tony, gracias por tus felicitaciones.

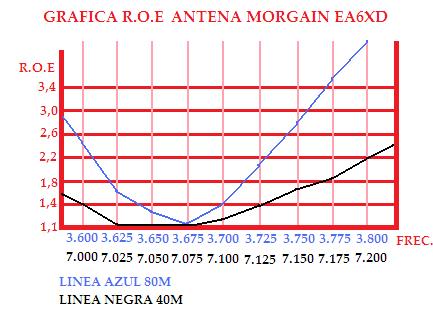

El tema de una gráfica de ROE ya lo había pensado desde un principio, pero no todas las gráficas serán iguales en todas las antenas, simplemente porque yo en las dos bandas en algún punto tengo 1:1,0 de ROE y si no consigues esto las gráficas obviamente no te valen ya que si no tienes 1:1,0 de ROE en algún punto pues no van a coincidir con las mías.

Si te sirve de algo a ti y a los demás yo lo tengo más o menos así como muestro en la imagen de más abajo.

Como verás no está nada mal la anchura de banda tanto en 80 como en 40m.

Para mas curiosidades sobre la MORGAIN te diré que normalmente nunca resuena en 15m ya que la frecuencia de resonancia en 15m suele ser por debajo de 21Mhz, en mi caso la mía tiene una frecuencia de resonancia en 20.800Mhz, aunque si el acoplador del equipo tiene un margen ancho de acoplo se puede utilizar en 15m, eso si, obviamente acoplando.

En toda la banda de 15m tengo algo más de 2:1 de ROE pero en toda la banda no llega nunca a 3:1, es por eso que se puede utilizar con un buen acoplador.

Si te sirve de algo, la MORGAIN que tengo resuena en otras frecuencias, para muestra un botón.

30.200 - 1,7
34.400 - 1,1
48.500 - 1,1
51.600 - 1,6
62.600 - 1,4
69.500 - 1,6
84.000 - 1,1
88.200 - 1,3
92.800 - 1,1
96.500 - 1,5
102.350 - 1,1
107.100 - 1,1
112.200 - 1,1
116.700 - 1,1
121.700 - 1,1
126.800 - 1,1
145 a 146 - menos de 2 de ROE.

Como veis, una MORGAIN para 40 y 80m tambien sirve para otras bandas además para las que está calculada.

Estas medidas son con un analizador de antenas MFJ-269 y en 21, 7 y 3,5 Mhz lo confirma también el equipo ICOM IC-775DSP y otro KENWOOD TS-440S/AT

Saludos a todos.

Guillermo. EA6XD
