Un distribuidor de corriente con Powerpoles

Hola José Antonio:
Me gusta el invento pero sería interesante ponerle fusibles a cada salida.Yo tengo esos conectores aburrido de tener varios tipos como Faston,mechero,terminal redondo,banana,cocodrilos,fichas,etc...
Rectifico lo de los fusibles(depende´de cada caso), muy interesante.
Creo que el nombre correcto es conector Anderson.
73s
José Manuel

José Manuel, el nombre del conector es Anderson Powerpole.

Como Anderson es el fabricante, al conector se le llama solo con el apellido....Powerpole.

Exactamente por ese motivo me estoy cambiando a Powerpole, cada cosa tiene un conector distinto, y en las expediciones a los vértices, y dado que cada uno lleva equipo y baterías, llegamos a la conclusión que nos teníamos que "estandarizar".

Y elegimos el Powerpole por sus múltiples ventajas.

En cuanto al fusible, te rectifico de nuevo. Si lo veo conveniente, aunque no es necesario, dado que, por lo general cada equipo ya lleva protección por fusible en el cable de alimentación. De hecho, el próximo que fabrique irá con fusibles de automóvil.

Otra utilidad es la de compartir varias baterías con un equipo. Quisiera hacer la prueba de ir a un vértice con un FT-857, 3 baterías VG-EA y trabajar 50 vatios.

Si conseguimos con esa configuración, 3 horas de actividad, me puede dar un orgasmo múltiple.

73

¡Buen trabajo y gracias por compartirlo!.

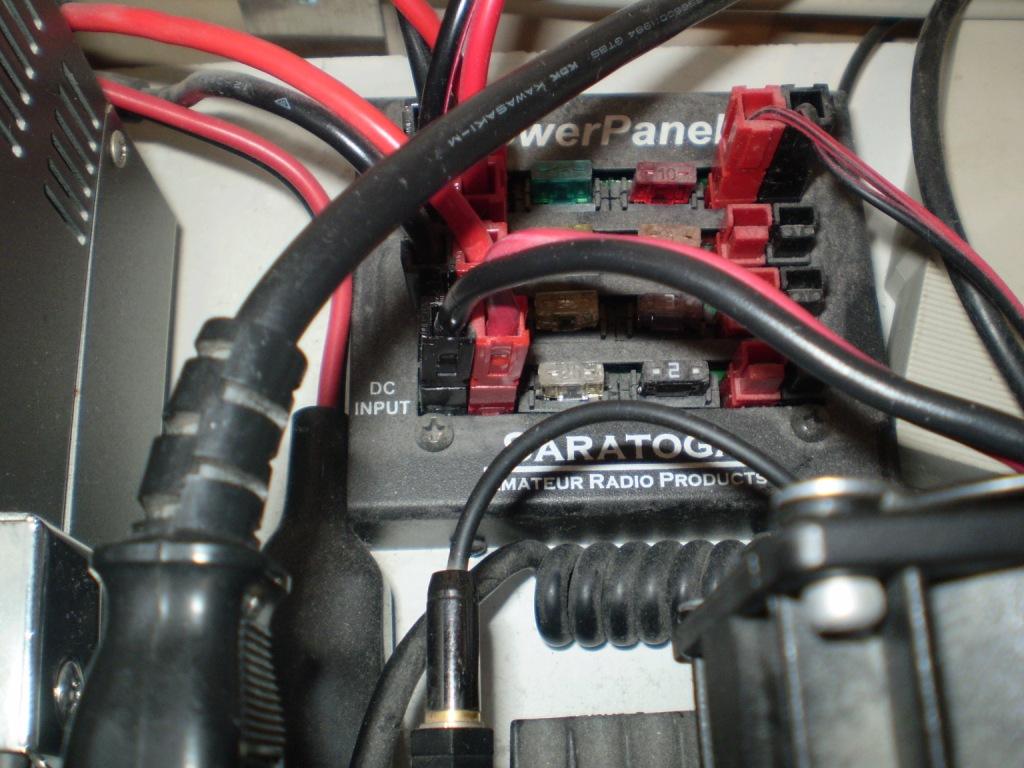

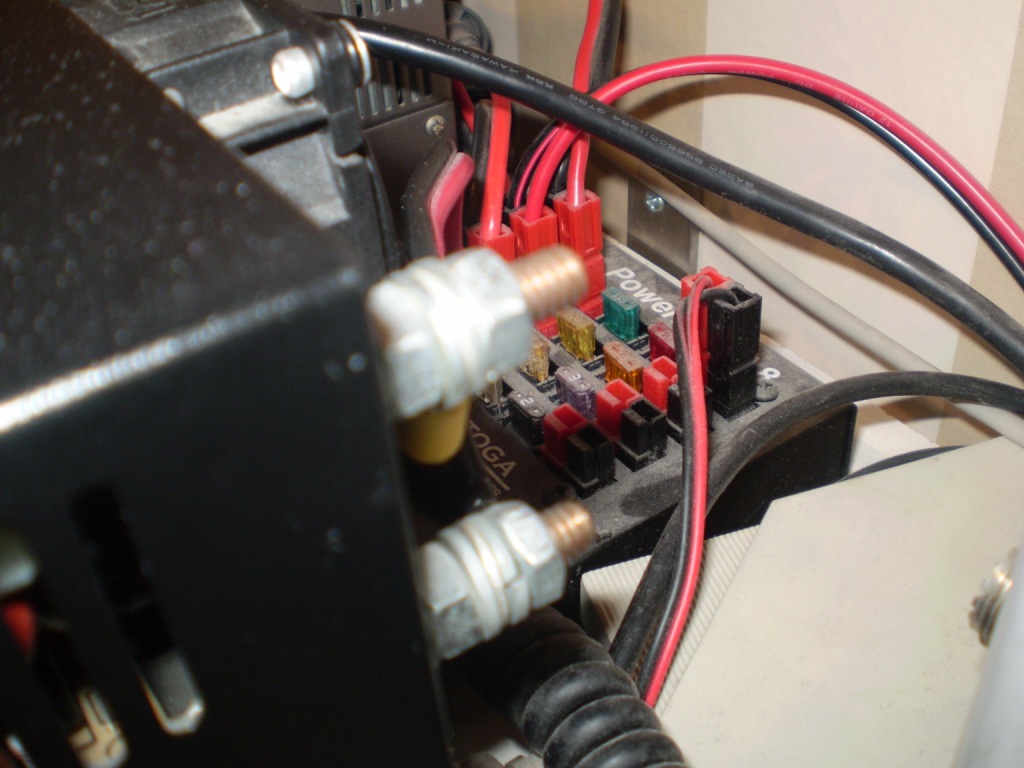

Yo soy un fan de los Powerpole, todos los equipos y accesorios los tengo conectados a una misma fuente con un distribuidor de Saratoga.

Os adjunto unas fotos (disculpadme el polvo....):

[img] [/img]
[img] [/img]

73

Je. Je. Je. Yo tengo un invento parecido pero en estación fija, aproveche la caja de fusibles de un R19 cables incluidos, los delgaditos para accesorios y los gordotes para equipos.

73. EA1AV Agustín

Hola a todos,
si os gustaría oír cómo habla un sureño de los EEUU, tenéis tres vídeos en Youtube donde podéis ver paso a paso el montaje de una caja de distribución similar a la propuesta:

Por otro lado, al usarse con equipos QRP no hay mucho problema con la corriente que circula. Se supone que es un circuito impreso a doble cara y, por tanto, las dos caras estarán contribuyendo.
No hay que olvidar que un circuito impreso es un "cable" rectangular cuya sección es la anchura que le demos a la pista por 35 micrómetros o 0.035 milímetros, y todos sabemos por experiencia lo que ocurre cuando usamos con un equipo "tragón" un cable no adecuado... Para usos de potencia hay placas de 70 micrómetros y más gruesas incluso, que sirven también para extraer calor del circuito impreso hacia radiadores. Muchos de las cajas de distribución comerciales de Powerpoles utilizan este tipo de circuito impreso

Esto puede obviarse "regruesando" las pistas, añadiendo un cordón de estaño de terminal a terminal o, para consumos importantes, soldando primero los conectores a una cara del circuito impreso y, después, por la otra cara, poner un hilo rígido de cobre de 1 o 1,5 mm junto a los hilos de cada conector y soldarlo todo con estaño y un soldador potente. Esto se puede conseguir dejando los "rabillos" de cada conector más largos, de tal forma que, una vez soldados por la cara de arriba, se puedan doblar y dejar pegados al circuito impreso de forma que uno toque al siguiente, haciendo el mismo efecto.

Aunque el dibujo es bastante chuchurrío os hacéis una idea de cómo "doblar" un hilo junto al siguiente para poder soldarlo todo con una buena carga de estaño al circuito impreso.

Para evitar estos problemas, había colegas que no usaban circuitos impresos y que remataban cada terminal en una "U", en plan "J". Después, por dentro de las J pasaban un hilo en plan "bus" y lo soldaban con bien de estaño.

Por último, Anderson y sus distribuidores venden en EEUU unas chapitas en E donde se deslizan los conectores por las ranuras laterales que tienen para fijarlos en cajas.

Otra idea de distribución:
http://wd6cmu.antennalaunchers.com/pp.htm
http://radio.mcdougallshome.net/bench/w7mri-powerpole-hub/
Para QRP en una cajita de pastillas:
http://www.angelfire.com/electronic2/qrp/dcbox.html

¡Ah! Y muy importante. Utilizar una herramienta adecuada para el crimpado. Cuestan unos 40 dólares en Powerwerx.com, más los gastos de envío, pero un crimpado bien hecho es para toda la vida. Y podéis aprovechar para comprar chapitas y conectoers. Aunque ojo con subir demasiado la factura, que luego vienen los de Aduanas con la rebaja...

jon, ea2sn

Hola Jon, muy interesantes los enlaces que aportas.

En cuanto a los componentes también puedes encontrarlos en Wimo:

http://www.wimo.com/cgi-bin/verteiler.pl?url=powerpole-connectors_e.html

Evidentemente, todos estos montajes hay que entenderlos como entretenimiento, porque estos chicos de powerpole ya han pensado en todo, hi hi hi, ya tienen preparado un bloque con 1 entrada y 7 salidas.

73

Hola José Antonio:

Tengo todo lo relativo a 13,8 en conectores XT-60 pero tiene unos inconvenientes son machos o hembras y es muy difícil ponerlos fijos en un panel. Por eso me estoy planteando cambiar a "power pole" pero tengo unas duda sobre estos que agradecería si alguien me lo pudiera aclarar.

- ¿lo que evita el error en la polaridad es la forma de la carcasa de plástico?
¿Es decir que las negras son con una forma y las rojas con otra y así solo se puedan enchufar entre ellas las que sea del mismo color?

- si son "hermafroditas" es decir que no hay machos ni hembras.

- y por último si se pueden conectar entre si los modelos de amperajes deferentes.

Gracias anticipadas a vuestros comentarios.

saludos a todos, yo los estoy usando ya bastante tiempo y son muy cómodos para tanto chisme que tenemos conectado, con sus fusibles independientes y esas cosas, en respuesta a Juan, EA3TA, comentar que, el error de polaridad no se puede evitar, la clavija negra entra en la roja y al contrario, pero bueno, es muy difícil equivocarte, si que se pueden conectar entre ellas, y es muy cómodo eso, respecto a lo de diferentes amperajes, no tengo ninguna, pero imagino que son iguales, salvo el interior metálico que sera de mayor grosor para aguantar el consumo y mayor diámetro del cable. yo lo que hago con los conectores, al falta de maquina de climpar, que vale sus 50 euros, es soldarlos, y se quedan muy bien, la verdad es que da gusto ver la fuente de alimentación limpia, con solo el cable general. espero haberte ayudado un poco en las posibles dudas. saludos.

Juan,
en la revista publiqué un artículo bastante largo sobre el tema. Fue en el número de febrero de 2013.
Los conectores son idénticos entre sí, y lo que evita que no haya problema con la polaridad es que sigas siempre el mismo criterio a la hora de "enchufarlos lateralmente", aprovechando el machihembrado que tienen.
Dentro de las carcasas "estándar" puedes meter contactos hasta para 45A, que varían en el diámetro del cable que se puede "enchufar". Hay "contactos" para 15, 30 y 45 A, aunque en carcasas más grandes puedes poner contactos para 100 A y más. Las "espátulas" de contacto son las mismas, por lo que son "interenchufables".
Espero que te haya resuelto las dudas, pero el artículo creo que te servirá mejor para hacerte una idea.
Un saludo
jon, ea2sn

vaya decepción, pensaba que no podían invertirse, no hubiera sido tan difícil alguna muesca o un giro a 90º como otros conectores... hay unos que se usan para aeromodelismo en la lipos que tienen ese giro y ademas soportan incluso mas amperios, los dean auténticos están diseñados para 60 Amperios y aguantan incluso algo mas...

El Powerpole bien montado no permite inversiones de polaridad. Para evitar problemas, cuando se compran es interesante "montar las carcasas" en pares rojo-negro y así uno se olvida después de códigos o convenciones.
Por cierto, también es posible invertir la polaridad con esos conectores "polarizados". Todo es cuestión de cablearlo mal.
Y es que no hay nada peor que un tonto con iniciativa...
Por cierto, para los "ansiavivas" del amperio, hay Powerpoles hasta para 180 A: mide 9 cm de largo y 3 de ancho...

Si alguien quiere ver las diferencias entre los contactos para 15, 30 y 45 A de la carcasa pequeña, que es la que se usa normalmente, aquí lo tiene fácil:

Normalmente se usan los de 15 para equipos pequeños y accesorios y los de 30 para equipos "normales" (20-22 A de consumo nominal)
Saludos
jon, ea2sn

Pues yo estoy cambiando todos los conectores de mis baterías de Radiocontrol por Powerpoles, hasta hace poco cada helicóptero que tenía usaban distintos tipos de conectores dependiendo de la intensidad de la batería, lo cual a la hora de cargarlas y de usarlas en varios modelos de helicópteros resultaba mas laborioso al tener que usar cables adaptadores.
Desde que empece a utilizar lis Powerpoles para radio, ahora los uso para casi todo.
Y nunca he conectado ninguno cambiando la polaridad.

Enviado desde mi iPad utilizando Tapatalk

EA2SN escribió:

Juan,
en la revista publiqué un artículo bastante largo sobre el tema. Fue en el número de febrero de 2013.
Los conectores son idénticos entre sí, y lo que evita que no haya problema con la polaridad es que sigas siempre el mismo criterio a la hora de "enchufarlos lateralmente", aprovechando el machihembrado que tienen.
Dentro de las carcasas "estándar" puedes meter contactos hasta para 45A, que varían en el diámetro del cable que se puede "enchufar". Hay "contactos" para 15, 30 y 45 A, aunque en carcasas más grandes puedes poner contactos para 100 A y más. Las "espátulas" de contacto son las mismas, por lo que son "interenchufables".
Espero que te haya resuelto las dudas, pero el artículo creo que te servirá mejor para hacerte una idea.
Un saludo
jon, ea2sn

Gracias Jon y demás por las aclaraciones. Voy a mirarme el artículo con tranquilidad.

No confundamos al personal.

Como dice Jon, la única manera de confundirse con los Powerpole es montarlos mal.

No obstante, tengo que decir que, a pesar de la legendaria torpeza de EA4TN con el soldador, ni el mismo jantoni ha sido capaz de meter la pata con los Powerpole.

Unas fotos aclaran lo dicho por Jon:

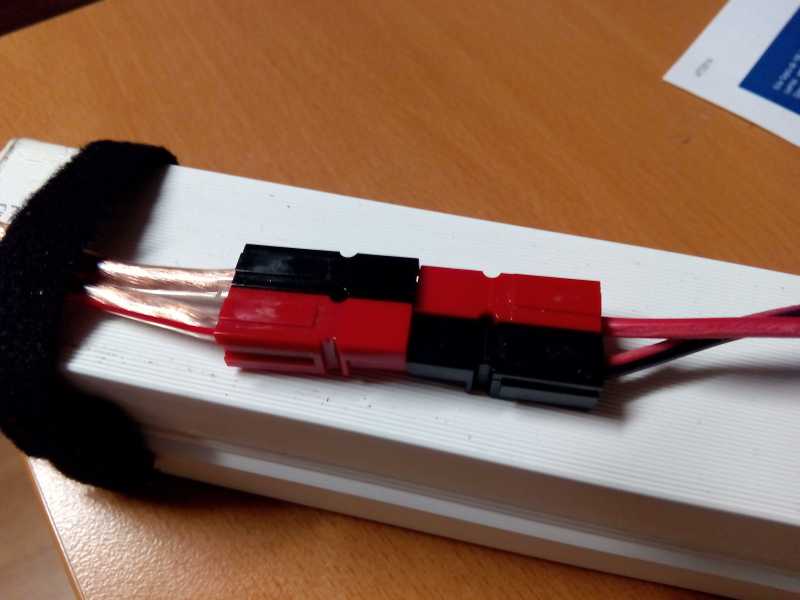

En la primera foto, podéis ver dos Powerpole conectados. Bien. Esto no es ningún misterio. Siempre hay que respetar el orden de montaje para evitar el cambio de polaridad.

En la segunda foto, los mismos Powerpoles. De esta manera será IMPOSIBLE el conectarlos. Salvo que los reventemos, claro. Pero eso entra dentro de otro territorio.

En esta foto podéis ver la única forma de insertar el rojo en el negro.....poco útil, claro.

Y ahondando en el comentario de Jon sobre los tontos con iniciativa.....SI TIENES LOS POWERPOLE SUELTOS, SI TE PUEDES CONFUNDIR DE POLARIDAD. Por tanto, para no hacer tonterías, hay que tener la clavija roja y la negra, unidas en una pieza.

73

A ver....un par de fotos aclaratorias.

Cuando nos referimos a montarlos mal es a dos situaciones:

1.- Montamos mal el cable en el conector. Conectamos el polo positivo en el conector negro y el negativo en el rojo......ya la hemos fastidiado. No hace falta fotos para aclarar esto.

2.- Invertimos alguno de los Powerpoles en el montaje.

En esta foto lo podéis ver claramente. Las clavijas de ambos conectores están invertidas. Es decir, vamos a construir, uno de los conectores de forma errónea.

Como podemos comprobar, estos dos conectores se pueden unir sin problema, dado que uno de ellos fue construido de forma invertida.

Por tanto, la única forma de invertir la polaridad de los Powerpole es montándolos mal.

Una vez montados los conectores y siempre que las clavijas estén unidas físicamente, ES IMPOSIBLE cambiar la polaridad de los Powerpole.

73

Muy buenas aclaraciones, la verdad es que yo también había entendido que se podían conectar mal aunque estuvieran bien montados.

Si, La verdad es que difícilmente se puede uno confundir .

La diferencia de color es tan evidente que incluso sin aparejarlos no creo que los cruzase a pesar de los despistado que soy. Pero por si acaso los juntaré.

Las imágenes me lo han aclarado dado que no solo se enfrentan unos con otros sino que ademas se les dá un giro de 180º lo que hace que coincidan los polos.

Gracias de nuevo por vuestra paciencia.

A mandar

73
