ubitx

EA1CN escribió:

Ah, perdón, me colé.
Ultimos comentarios:
Por fin le he puesto un micrófono que tenía por aquí desde hace sólo 40 años, con una cápsula electret y tal. Saca 3 w.
No he hecho ningún contacto, me da vergüenza un poco llamar...hi hi. Que noooo, que no he tenido tiempo.
NO me gusta la respuesta que tiene con un manipulador vertical, he probado un par de ellos y parece que se enfurruña un poco (?), que no hace bien la manipulación, digo. Bueno, ya lo veréis vosotros.
Por mí, he terminado por ahora, me falta ponerle los letreros a los botones (que no sé para qué, porque me los sé de memoria, pero por rematar, claro). Y conectar el fan trasero, que no sé no sé.
A la espera de que vosotros lo montéis y opinéis, hasta luego Lucas.

Diego me parecen muy poco 3 vatios, has ajustado como dice el indio, a mi donde menos me sacaba eran en 10 metros 6 vatios....
En 40 metros sacaba unos 10 vatios.
No te creas que con un hilo y propaganda con 3 vatios se hacen cositas...hihihi
Saludos

Alguno me podría decir: ¿que especificaciones tiene el equipo?
ya que he visto alguna suelta en el texto, pero no veo cosas como el consumo, selectividad, atenuación de armónicos....etc.

Saludos.....73's.

Bueno, pues empezamos a mecanizar.
Como dije, la caja va a tener que ser reciclada de un montaje anterior, y sale un poco mas grande, pero bueno, así queda más holgado.
73,
Jose

Hola a todos.
El uBITX está teniendo muchos colaboradores aportando mejoras.
Dos de ellas son la reducción del Click T/R y el control automático de ganancia.
Podéis ver los esquemas en la página de ND6T:
http://www.nd6t.com/uBITX.htm
Kees, K5BCQ, ha preparado unos kits a bajo coste. El problema, como siempre, son los gastos de envío.
Si realmente estás interesado en el uBITX o en el antecesor BITX40, subscríbete al
grupo (en inglés): https://groups.io/g/BITX20/, donde encontrarás mejoras, enlaces a "sketches" mejorados del Raduino, etc., etc.
Un saludo,
jon, ea2sn

Por lo que deduzco lo mejor será esperar unos cuantos meses para que se vayan corrigiendo los pequeños errores que hay y desarrollen e incorporen alguna función nueva que sea interesante.....

Saludos.....73's.

Buenas otra vez.
Ya he hecho el pre-montaje y va bastante bien, recibe mas o menos lo mismo que mi 897. Un poco mas ruidoso, pero "paloquehacostao.."
Me gustaría saber si los finales se calientan mucho.
Lo digo porque como habéis visto, la caja que tengo dispone de un generoso radiador trasero con dos ventiladores, y no se si pasar a ahí los finales o quitarlo (menos peso) y dejarlos con sus radiadores pequeñitos....
alguien sabe?
73,
Jose.

Escuchamos/leemos con atención vuestras impresiones

No se calientan mas que lo suficiente. YO, personalmente no quitaría los transistores de sus sitio, en todo caso, pondría un extractor chiquitín de esos que hay en muchos sitios con/sin termostato. O la opción del 897, cuando transmite, funciona.
Pero.... no hay que temer al calor, ESO SÍ: El indio ha diseñado los refrigeradores de forma que sean -suficientes- para lo que se propone?
Me acordé el otro día que hace mucho hice un artículo sobre el diseño (es una forma de hablar) de los radiadores en funcion de la chicha a radiar.... nosédondestará. Era una cosa que en su tiempo daba en clase a los chicos.

A ver si echo un ratin y le cambio el conector hembra de auriculares por el gordo, que ya encontré una hembra que desconecta el altavoz.
*****************
Te pasa algo con el manipulador vertical al conectarlo y manipular? lo hace bien?
Es que a mi, regulín.

Lo que pasa es que los ventiladores hacen ruido..... pero no es mala idea, tengo alguno minúsculo que podría hacer la función. miraré a ver.
No temo al calor, pero dos radiadores pequeños, disipando al menos 5w cada uno,
que ya será algo mas, en una caja cerrada.... como que no me gusta a largo plazo.
Menos disipan los 7805 y se ponen a parir en cuanto les pides 500mA...

Bueno, llevo todo el finde con la segueta en la mano, al final no cabía todo he tenido que fabricar un frontal nuevo.

Así va a quedar. Chulo, eh?

El mando de sintonía es de un TS-120, queda que ni pintado!!
Se aceptan comentarios.

Lo del manipulador: Lo siento, Diego, sólo comprobé que funcionaba, pero no si manipula bien. El lunes tengo en mente ya terminarlo, al menos que esté todo dentro de la caja y operativo, y ya te digo algo.
Seguimos informando,
73,
Jose.

Gracias por tus comentarios.
El 7805 se calienta, como todos, dependiendo de la Ve-Vs claro.
Sugerencia:
Agujeros por abajo y atrás, donde "posible" extractor. Así, al menos, hay circulación de aire, si luego pones extractor, pues ya verás.
Se podría poner el extractor con una NTC en serie, para activarlo si se calienta mucho, solución cutre, lo suyo es termostato o siempre con la TX.
Favor:
No sé si sabes CW o no, es igual, si tienes un vertical, y conector MONO, dale y dale a ver si responde igual que la manipulación. Ese es el problema, pero con el K16 sí funciona o.k.
Bueno, es un hobby, tranquilo. Adelante!
Nuevamente, tnx.

Probada la manipulación: no hace nada raro.
de hecho, da la sensacion de que no lleva ninguna ayuda, es decir, lo que manipulas sale tal cual, ya sean puntos cortos o largos, lo hace tal cual.
73
Jose

Hola otra vez. Sí, tienes razon, no hace nada raro.
Varios comentarios:
- Como dije, si se quiere usar un iámbico, habría que poner OTRO conector de Key con las resistencias (creo que ahí está el problema de manipulación).
- Hay un chasquido al cambiar de Rx a TX o viceversa. Vaya.
- Hay una coleccion de ajustables en el circuito que aún no sé para qué están. Lo miraré en el foro de Ubitx.
- Me gustaria ver cómo se pone un microfono dinámico.

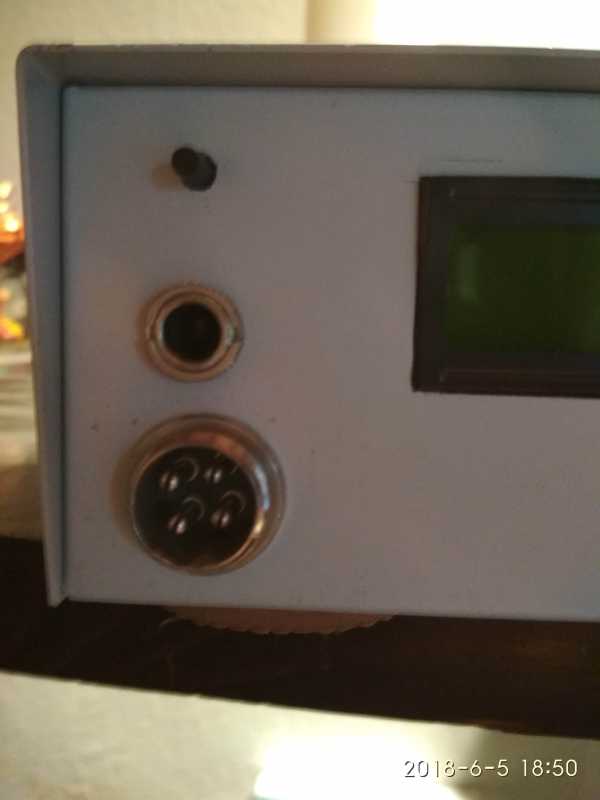

- Le he puesto un pulsador nuevo en el frontis porque el que puse se jodió porque lo sujeté con pegamento del bueno. Este con cola caliente de esa.
- Como dije, el pulsador es el PTT para confirmar la velocidad de CW que como no uso el keyer, está ahí para tapar agujero.
Por ahora nada más. 73

- Si, lo del chasquido está documentado, y hay solución, pero algo complicada (lo he leido por encima nada mas)

- Lo del pulsador: mi micro de mano tiene dos botones aparte del PTT, asi que he llevado a uno de ellos el Key también, y así puedo usarlo como manipulador de emergencia o para confirmar los menús. Y ahora que lo pienso, lo mismo duplico ahí el pulsador del encoder, porque cada vez que lo tengo que pulsar se me va la frecuencia o el valor de la pantalla....

- Los pots son VR2 y 3: corriente de reposo del paso final . Viene cómo ajustarlos, a 100mA cada uno

- VR1 no pone lo que es, pero se ve en el esquema que es del primer driver de rf.
Aparentemente parece un regulador de la potencia de salida...¿? (lo intuyo, por el esquema, no lo he probado aún)

- En el Raduino tienes otro pot que es el contraste del display.

- La entrada de micro lleva alimentación para el electret. A bote pronto hay que poner un condensador en serie para bloquearla (1 mF iria bien) y no dejar el dinámico bajo tensión, que no les gusta nada. O quitar R60, como lo veas.

- lo del iámbico no lo tengo claro. El porqué hay dos cables , unidos con la resistencia me despista. no será que son uno para cada pala? Si no conectas la resistencia, se lía el sólo a transmitir rayas como un loco....¿?
No entiendo lo que dices de otro Jack. El que trae es estéreo, con lo cual tienes dos contactos y masa, entiendo que suficiente para el de dos palas....o no?

- Por último, por cazurro y no leerme el manual, me he cargado las calibraciones de frecuencia y de BFO. Hay algún tipo de reset o algo así para volver rápidamente a ajustes de fábrica?
Aaaiisssss....

73,
Jose.

Lo siento. Sí, anoche me bajé los temas que planteo y como solucionarlos.
Yo creo que también he desajustado el batido y todo eso...porque se me ha ido de frecuencia.
Voy a probar otra vez y listo.
Ajusté los consumos, vi que, en efecto, si quiero iambico, dos conectores y vi lo del MIC dinámico.
Lo que más me preocupa ahora (?) Es ese ajuste de frecuencias.....
TOTAL:
Que nos lo pasamos de putamadre. Hi Hi.
Gracias, 73.

Fenómeno lo del micro dinámico.
Y si, se disfruta de lo lindo. lo de los ajustes de bfo y frecuencia, como se pueden hacer desde fuera, lo voy a dejar para el final Yo ahora estoy pegándome con el smiter de leds, voy a tener que poner un operacional o algo para sacar más señal del pot de volumen.
Por cierto, le veo escaso de volumen. no se si le voy a plantar un LM386.
Y el mío tiene un molesto silbido de unos aprox 8-10khz continuo en el altavoz... a ti te pasa?
saludos,

EA4FJD escribió:

Fenómeno lo del micro dinámico.
.....
Por cierto, le veo escaso de volumen. no se si le voy a plantar un LM386.
Y el mío tiene un molesto silbido de unos aprox 8-10khz continuo en el altavoz... a ti te pasa?
saludos,

Pues no opino igual.... a mi me parece suficiente volumen, en el altavoz pequeñin que le he puesto. pegado a la tapa por dentro, bueno lo habeis visto y no, no tengo silbido especial.....
Ahora no lo voy a tocar, al menos en un par de semanas, que me ocuparé de otras cosas.... tengo mucho atrasado (ejem ejem).

Buenas.
Perdon por la tardanza. He estado muy liado, pero ya he terminado el bicho.
Ahi van unas fotillos, delantera, trasera, con sus accesorios, (manipulador, acoplador-medidor roe qrp, y con el medidor qrp dando 10w en CW. )
Ahora a disfrutarlo.
73,
Jose.

Joder, tio, me voy a llorar a un rincón.
Enhorabuena.
¿Cuando se apaga y se vuelve a encender, siempre arranca en la misma frecuencia y modo, que no es el que tenia cuando lo apagaste? (pregunto).

Si. No guarda la última posición. Al principio arrancaba siempre en 7.150, y ahora en 7.165....¿?
Y también estoy notando rarezas al manipular, como tu decías. Tengo que investigar....
Y el plop al transmitir es bastante molesto, voy a ver si lo puedo solucionar de alguna forma...
Pero la modulación ssb es bastante buena, me han pasado buenos controles,
(micro dinámico), así que el juguete pita bien.
Otra cosa que no me gusta nada es el cambio rápido de frecuencia, se desmadra sobremanera, tanto que me gustaría que se pudiese desconectar.
Estas en 40m y a nada que se te va la mano apareces en 6,5 mhz, o en 8 y pico...

73,
Jose.
