ubitx

EA4FJD escribió:

Cuánto te ha tardado, Diego??
El mio va para un mes y nada todavia.....

Lo pedí el 14 de abril.
1 mes masomenos......

Gracias. Yo el 20 de abril, así que tardará un rato aún. En correos pone "En camino" :woohoo: ..... pero no dice en qué parte del camino está!! :S
Será el camio de Santiago??

Hola chicos, primeras impresiones.

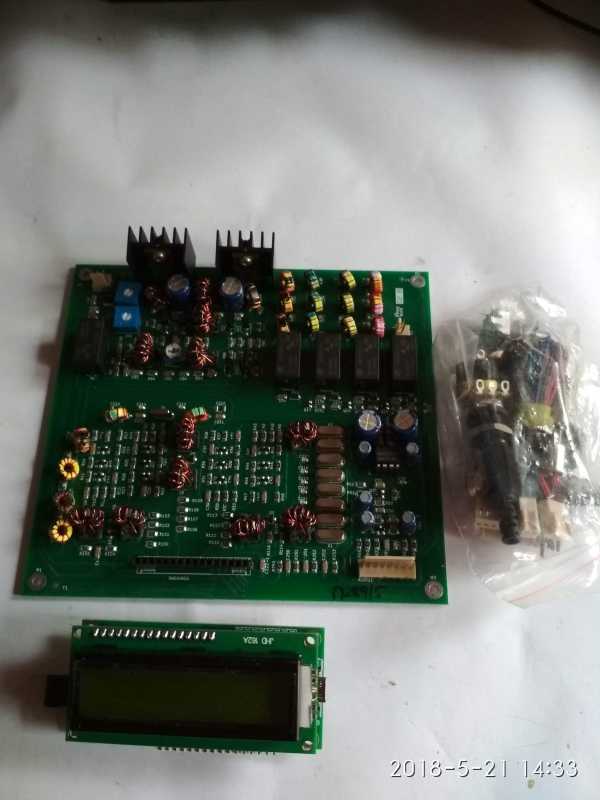

Ya lo tengo en mi poder. Os pongo unas fotos. No trae más que un listado cutre de piezas.
- Para lo que pagas, es lo que hay, con todas las consecuencias.
- Ojo que yo soy perfeccionista y eso tiene sus pros y sus contras.
Empecemos.

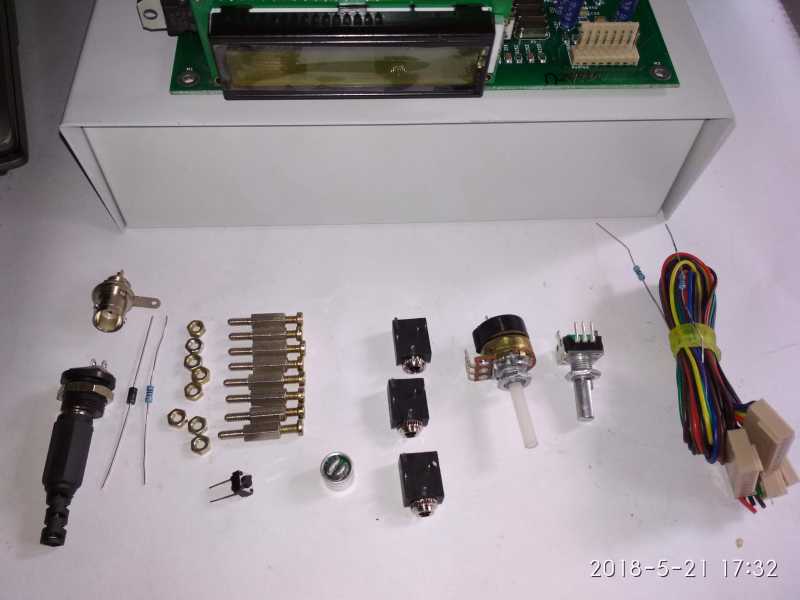

- El conector de antena es BNC, es mejor que el SO239, pero....
- Separadores. No me gustan, porque sobresaldrían mucho por debajo, así que habrías de poner unas patas a la caja para que compensen lo que sobresale, me gustan más los de siempre, con dos tornillos.
- Mando del potenciometro de volumen-interruptor es muy fino y cortado al medio, longitudinalmente, obliga a un tipo de botón (no incluido) que ya ya....pero esto es lo de menos. Interruptor y potenciometro convencional o pot_conv+interruptor o te buscas la vida de boton.
- Microfono incluido electret. No vale dinero, pero ni se me ocurre usarlo:
- El microfono electret es el PEOR para SSB. Dinámico, siempre dinámico. Pero esto ya lo he debatido en otro foro y es lo que hay. No trae conector hembra para el frontis. A buscarse la vida.
- Pulsador para PTT, trae uno de rana, o sea, de los del ratón, es lo que hay.
- Trae unos componentes sueltos, resistencias y un diodo, a ver el esquema y tal qué demonios son.
Dimensiones:
La placa mide 153 de ancho por 140 de fondo, PERO, este fondo será de 160 en cuanto le pinches el display.

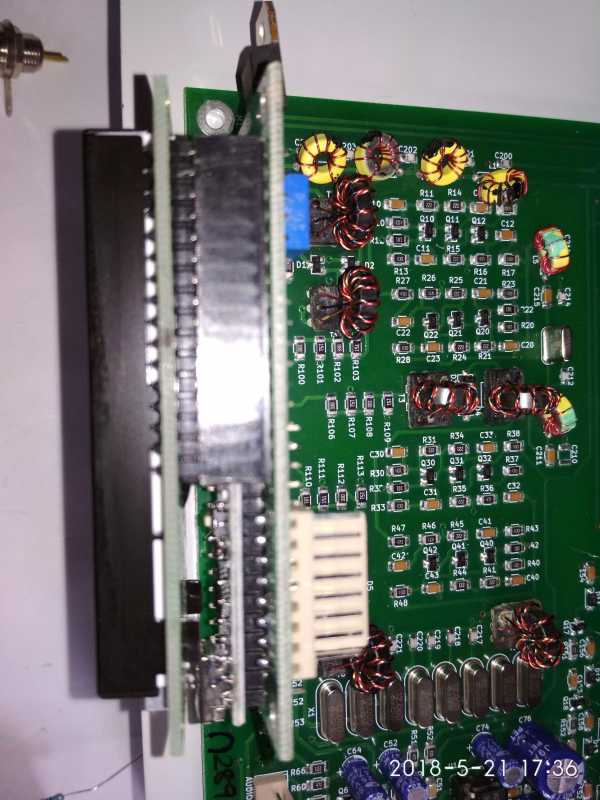

El display son dos placas, una del raduino ese (yo npi) y el otro el display propiamente. La placa del raduino trae un conector hembra de conector como el cargador similar a los actuales que hay de movil, pero más gordito, lo llevaban antes muchas cositas antes de popularizarse el que existe ahora (no Ipod,pad, etc).
La documentación, de internete.
AHORA BIEN.

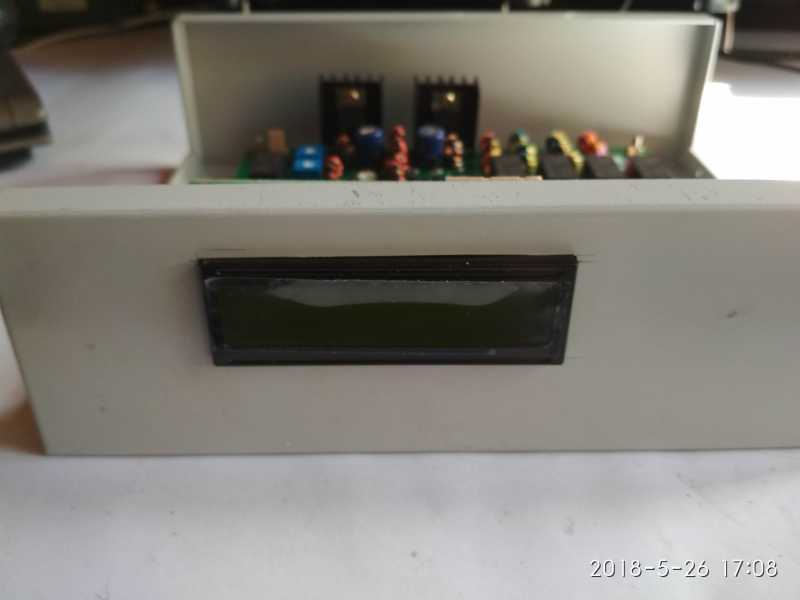

Cajear el frontis para el display y tal, no es dificil, ya hice el verano pasado uno igual para el K40 de K1EL, se cajea un rectángulo y se pega con cinta doble cara almohadillada el borde y no hay que taladrar, o se taladra para sujetarlo, las medidas del display y sus taladros en internet datasheet. Tirado.
Se taladran los cuatro tornillos de la placa base y listo, el resto es taladro cilíndrico de las hembrillas de 3,5 mm, potenciometros, etc, etc.
En principio NO compraré la caja suya que me parece un robo manifiesto, tengo una caja desde hace tiempo, que compré en tienda de electrónica, creo que RETEX, de medidas muy aproximadas 200x180x60 mm con biserita frontal la mar de mona.
Mirad el foro de Ubitx que -dicen- hay un error que jode un montón.
Ahora poneros de rodilla y recibid mi bendición papal.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/7662/BITXWireupHFSIGNALS.pdf
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/7662/BITXTuneup-HFSIGNALS.pdf

Diego el, diodo de protección a la entrada de la alimentación, la resistencia para ponerla en el conector de la llave de cw.
Lee con detenimiento el proceso de ajuste, es sencillo y sobre todo coloca una carga en la antena ya que cuando lo enciendes se pone a tx un instante.
Los potenciómetros tampoco son de lo mejor y el encoder falla , lo cambien por uno de mas calidad...
Ya nos vas contando.
Santidad.
hihi

O.K., sí, ya me habian advertido del tema de TX.
Tengo que decir que lo de los separadores no pasa nada, que se ponen con la tuerca por la parte del pcb y listo. Ese encoder compré uno yo (igual tengo otro) para el K40 de K1EL.
Se me olvidó decir que viene metido todo en una fiambrera-caja de plástico muy propia para el filete empanado con rodaja de jamón, el dia que te lo lleves al monte a dar por saco a la peña con el QRP..... Hi Hi. Qué cosas digo....!!!
Ya os iré diciendo lo que hago para que no sus explote en la narices y "tengamos un disgusto indio". Hi Hi.

De lo mejorcito que he visto en las imágenes por internet.

&imgrefurl=https%3A%2F%2Fgroups.io%2Fg%2FBITX20%2Ftopic%2Fubitx_fabricated_pcb_chassis%2F7724689%3Fp%3D%2C%2C%2C20%2C0%2C0%2C0%3A%3Arecentpostdate%252Fsticky%2C%2C%2C20%2C2%2C0%2C7724689&docid=eAvgB-21PWdJ3M&tbnid=V9HKql99pQlmDM%3A&vet=10ahUKEwiOgZSF05fbAhVIRhQKHfj6AIIQMwg-KAwwDA..i&w=1024&h=638&bih=707&biw=1280&q=ubitx&ved=0ahUKEwiOgZSF05fbAhVIRhQKHfj6AIIQMwg-KAwwDA&iact=mrc&uact=8

Aunque está hecho con PCB, (un artista el tío), lo que yo buscaba es cómo la gente ha puesto los controles, para coger ideas. No me gustan los jacks por delante. EL keyer por detras. Por delante el micro, en todo caso y los dos botones, de volumen y de sintonia. Sin que te-se apelotonen lor deos al tocarlos.
Es coger ideas.

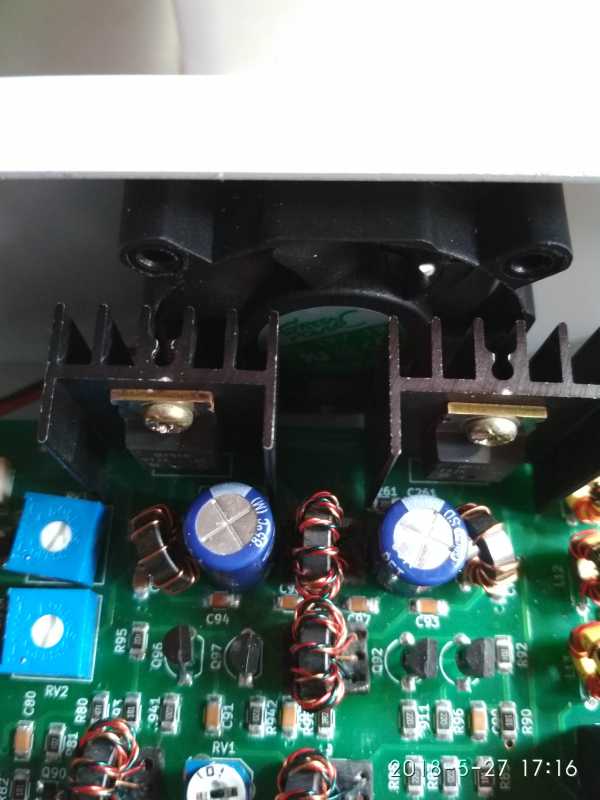

Recordaros que no trae botones, ni altavoz ni mini ventilador. Yo tengo unos ventiladores chiquitines e igual le planto uno en el culo por si lo puteo con FT8 o algo así.. Hi Hi.

Oido cocina!

153 de ancho por 140 de fondo, (160 con display)
(se lo pedí para ir buscando alguna cajita que sirviera)

Y cuéntanos eso del error garrafal, anda, porfa, Diego, no nos hagas leer todo el foro del Bitxs!!
73,
Jose.

Cual es el foro del Bitx que mencionáis y cual es su dirección web?

http://ubitx.net/

(supongo...)

Hola chicos, os digo que, antes de meterlo en la caja lo he montado al aire, es decir, con los conectores que trae, solo para que reciba y ver un poco lo del mando de frecuencias, porque me parecía prudente. No es que no me fíe, que no me fío, es que es lo propio.
Funcionar, funciona. Es de imperativo legal, ponerle la resistencia esa de 4K7 que viene.
Ahora lo pondré en la caja, a mi manera; para empezar, NO le pondré el BNC, sino un SO-239, por razones de coñazo de adaptadores.
Seguiremos informando.
Un saludo.

Y que tal suena y recibe?

Hola chicos, varias cosas.
Está al 90% terminado.
Suena bien y fuerte, el amplificador es de transistores, no de integrado.
Auriculares:
Los equipos traen jack hembra de 6,5. Mis cascos son todos de 6,5, si los tuyos también piensa en cambiar el jack que trae de 3,5 a 6,5 o bien usas unos auriculares corrientes o un adaptador.
En el esquema NO dice como combinar altavoz y auriculares, aunque es fácil.
Hay que poner un pulsador de PTT sí o sí, porque si lo usas en fonía, vale, lo lleva el micrófono, pero si lo usas en CW tienes que pulsar el PTT para aceptar un cambio en la velocidad del keyer.
Keyer:
Hay que poner una resistencia de 4K7 que viene y ahora enchufas el vertical.
PERO: si usas un iámbico para que se hagan los dits y dahs, tienes que poner las dos resistencias que vienen de 2K2 y 10K una para dits y otra para dahs, en eso me paré anoche, porque me huelo que hagan falta DOS conectores para key,uno para vertical y otro para iámbico. Lo veré.
ESTO NO ESTÁ EXPLICADO EN LA INFO.

Aquellos que quieran enredar con el Arduino se lo van a pasar que te cagas, aunque yo no, por las cosas que se pueden hacer.
El equipo funciona aceptablemente. $100,00 (qué vas a pedir!). Yo le he puesto un SO239. El dial funciona bien, si le das a toda hostia, cambia muy rápido, pero si le das suave, pues bien. Hay un RIT.

Para CW es solo manipular y listo. No he medido la chicha, aún. Siempre con antena.
NO se pone en TX sólo. Para eso está la resistencia (sí o sí) de 4K7.
Si le pones altavoz por dentro (como haré yo) que sea un altavoz blindado, para no influir en las bobinitas que hay dentro.

Ya daré más detalles. Un cordial saludo.
Si teneis preguntas, adelante.

Diego, danos envidia.
Pon alguna foto del montaje que sé que eres un artista.

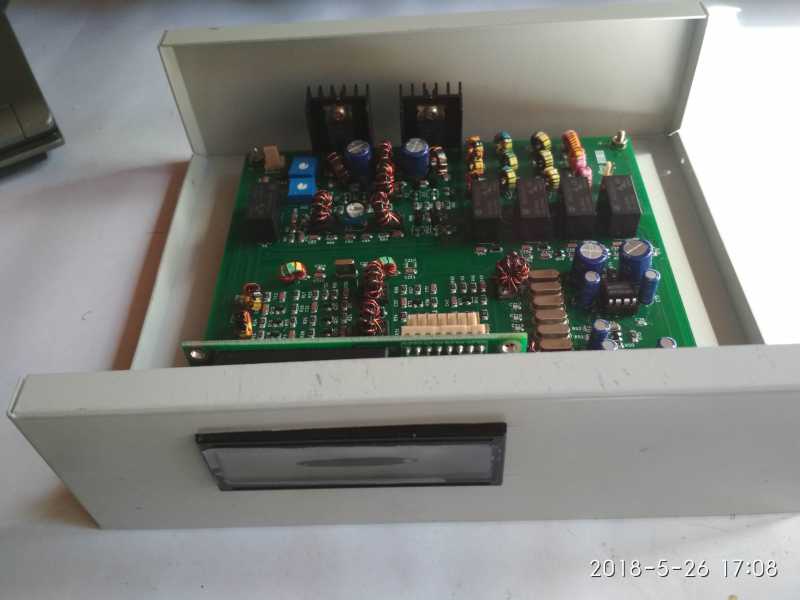

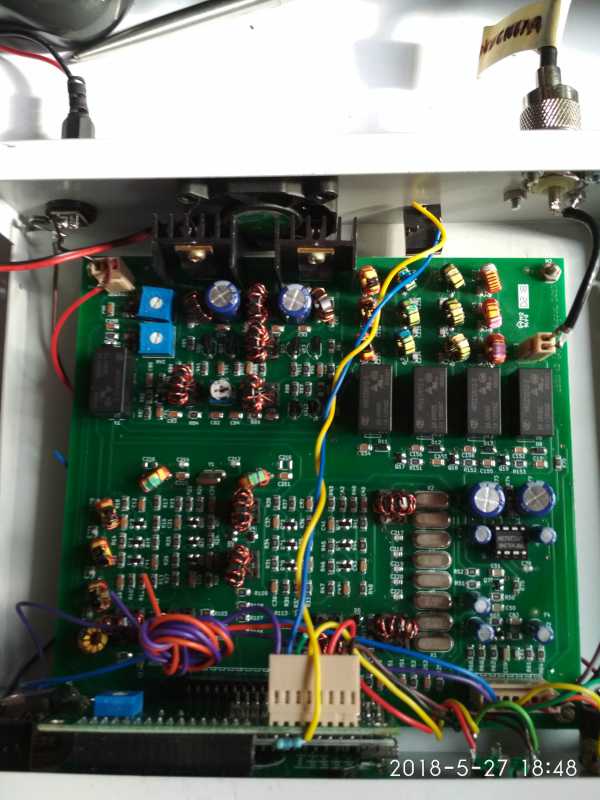

Asi va la cosa.
Estoy poniendo un micro switch en el frontis para PTT y tengo que decidir si:
- Pongo dos hembrillas 3,5, una para vertical y otra para iámbico
- Dejo la que está y uso el iámbico, que es como suelo usar.

Sabía yo que ni la comercial quedaba mejor

Bueno, por ahora no voy a seguir.
Me queda ponerle el micro y hacer fonia, pero como soy de CW, tardaré unos dias.
En fonía recibe bien, aunque he escuchado un tío hablando y no le entendía nada, creía que con el Arduino saldrían subtítulos o algo así, pero no......Hi Hi es broma.
Y los chasquidos de las tormentas los recibe de pu**madre. Ooohhh!
Defecto:
No funciona bien en iámbico. Es decir, le pones las dos resistencias que trae, una a cada lado del conector hembra de 3,5, le conectas el keyer de paletas, le pones la velocidad y no va bien, no responde bien, se "atranca". No sé por qué (?)
Entonces:
- O es problema del arduino (no me llevo bien con Arduino)
- O es problema de retardos.
- Lo uso con el K16 que tengo o con el vertical.

Suelta unos chasquidos que-te-cagas cuando pasas de RX a TX, pero nada.
Se oye bien dentro de la caja.

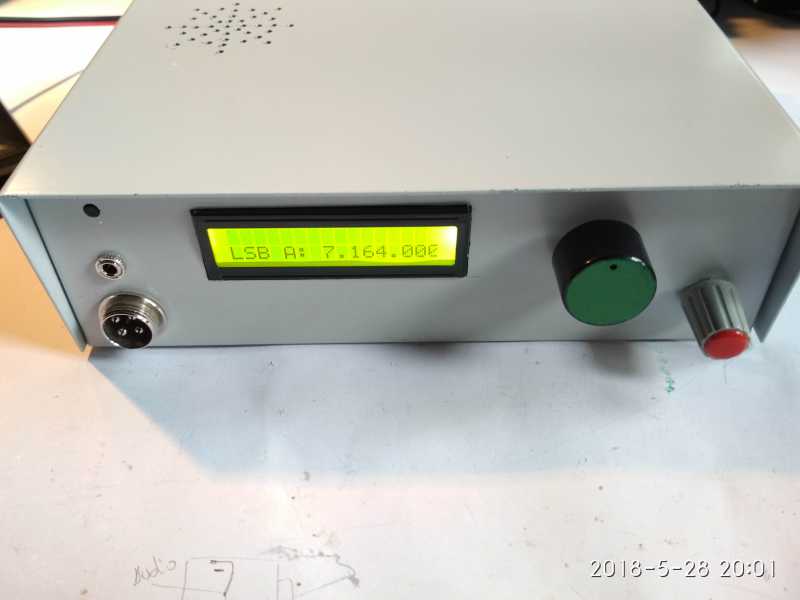

En la foto que veis, observareis un punto gordo arriba a la izquierda que es un pulsador para PTT. Sirve para "aceptar" la orden de cambio de velocidad en el keyer. O SEA, ahora me arrepiento, porque el keyer automático no va bien.
Bueno, es lo que hay.
EA5DO lo usó en el concurso SM el Rey en CW y lo hizo con el K16 y le fué bien. Perdona Manuel que te mencione. Hi hi.
Repito: que son $100,00 y por lo tanto, es lo que hay. Un cachondeo.
Hasta pronto.

No fue en el SM el Rey, fue en el EAQRP y al dar más de 5 wtts, las listas son de control.

Ah, perdón, me colé.
Ultimos comentarios:

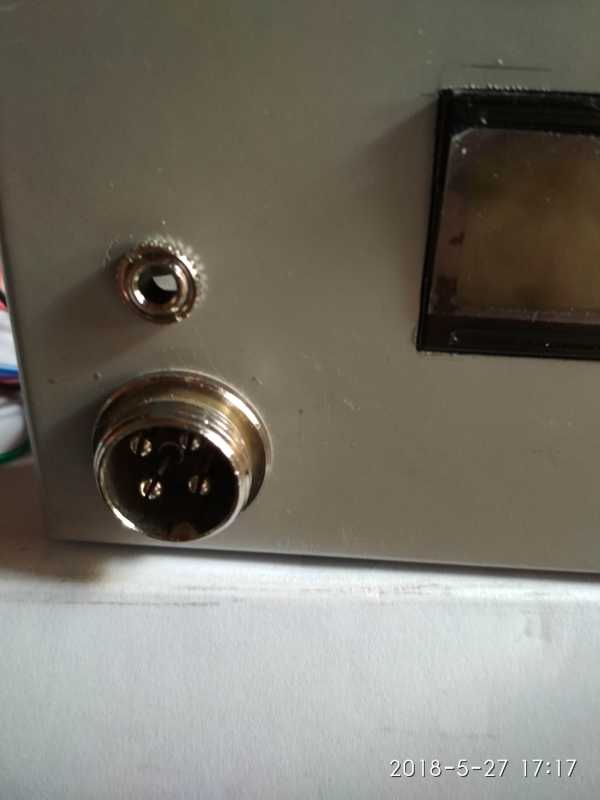

Por fin le he puesto un micrófono que tenía por aquí desde hace sólo 40 años, con una cápsula electret y tal. Saca 3 w.
No he hecho ningún contacto, me da vergüenza un poco llamar...hi hi. Que noooo, que no he tenido tiempo.
NO me gusta la respuesta que tiene con un manipulador vertical, he probado un par de ellos y parece que se enfurruña un poco (?), que no hace bien la manipulación, digo. Bueno, ya lo veréis vosotros.
Por mí, he terminado por ahora, me falta ponerle los letreros a los botones (que no sé para qué, porque me los sé de memoria, pero por rematar, claro). Y conectar el fan trasero, que no sé no sé.
A la espera de que vosotros lo montéis y opinéis, hasta luego Lucas.

Bueno, pues me acaba de llegar. :woohoo:
Pedido el 19/4, llegado el 29/5. Un mesecito justo, lo que decían.
No me cabe en la caja que pensaba.... :pinch:
Menos mal que tengo otra, lo que pasa es que es casi el doble de grande.
Pero bueno, quedará bien.... espero!
Mañana fotos de todo. :woohoo:

73,
Jose.

PD: Diego, no pintes con lápiz en la mesa, que se cabrea la X !!
:laugh: :laugh: :laugh:

EA1CN escribió:

Ah, perdón, me colé.
Ultimos comentarios:
Por fin le he puesto un micrófono que tenía por aquí desde hace sólo 40 años, con una cápsula electret y tal. Saca 3 w.
No he hecho ningún contacto, me da vergüenza un poco llamar...hi hi. Que noooo, que no he tenido tiempo.
NO me gusta la respuesta que tiene con un manipulador vertical, he probado un par de ellos y parece que se enfurruña un poco (?), que no hace bien la manipulación, digo. Bueno, ya lo veréis vosotros.
Por mí, he terminado por ahora, me falta ponerle los letreros a los botones (que no sé para qué, porque me los sé de memoria, pero por rematar, claro). Y conectar el fan trasero, que no sé no sé.
A la espera de que vosotros lo montéis y opinéis, hasta luego Lucas.

Diego, pues vaya..... si no va bien el keyer, ni el vertical, va ha resultar que es sólo un equipo de Banda Lateral....
yo tenía pensado pedir uno esta semana.... pero si sólo tiene un modo de y transmisión que funciona no me vale...

Saludos......73's.
