Ubicación rotor en la torre.

Hola.

Si el mástil tiene mucha longitud es importante fijarlo al menos en la puntera mediante un rodamiento y así no solo reducir la carga axial sino también la radial. Si el rotor está a mucha distancia por debajo, es recomendable instalar un segundo rodamiento a media distancia. El poner dos rodamientos tiene también la ventaja de si fuera necesario desmontar el rotor, los dos rodamientos soportarán perfectamente la carga vertical y facilitará el desmontaje.

Otra desventaja de aumentar la distancia del mástil desde el rotor hasta la puntera es que al tratarse de una transmisión, con arranques y paros, se le somete a un mayor esfuerzo a la torsión pero las dimensiones normales de los mástiles que utilizamos están perfectamente dimensionados a dicho esfuerzo, por lo que no creo que sea un parámetro a considerar.

73 de Eduardo - EA2AQH

Gracias Eduardo, básicamente la instalación serían dos casquillos de nylon en las arandelas de la punta de la torre tipo 360, el cojinete a un metro y medio por debajo del segundo casquillo, y a tres metros por debajo del rodamiento el rotor sobre una placa amortiguadora de Yaesu. Opcionalmente, tal como comentas, podría colocar otro cojinete pero creo que entre los casquillos, el cojinete y el amortiguador debiera ser suficiente. Cojinete y rotor van en dos placas diseñadas para anclar a las barras de la torre.

Hola de nuevo.

Efectivamente, con la disposición de los dos casquillos y un rodamiento repartidos, disminuye casi por completo la carga axial y radial.

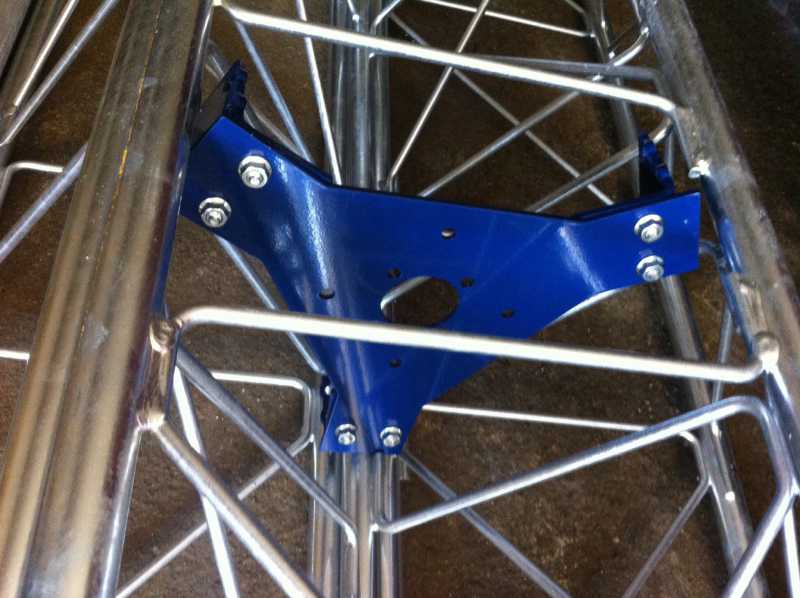

Viendo las fotos que has enviado, no puedo más que felicitarte por el diseño de la placa que soporta los casquillos. ¿Tienes el croquis con las medidas? Seguro que a más de uno le vendría bien como idea para mecanizar la torre. ¿Podrías mostrar el diseño de la placa que sujeta el rotor o es el mismo que el del casquillo?

73 de Eduardo - EA2AQH

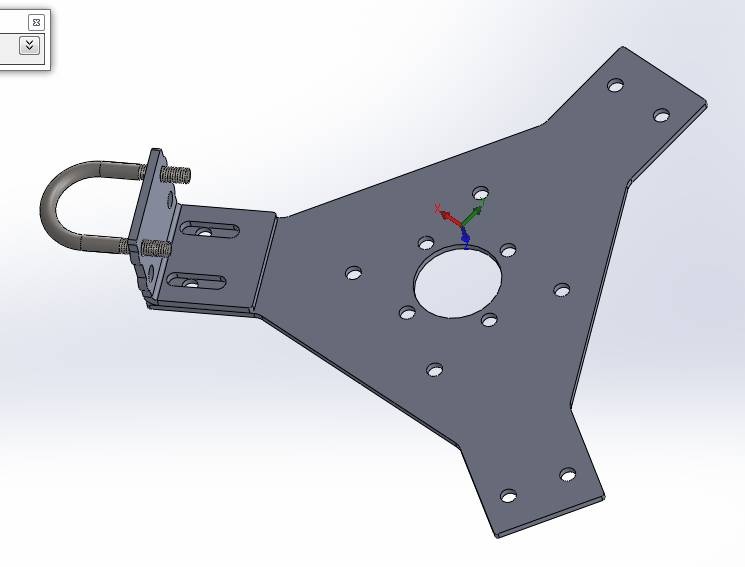

Hola Eduardo, la verdad es que esa placa ha sido un auténtico reto ya que no he visto nada similar a la venta. Gracias a las ideas q me dio EA1XT y a EB1ERK que hizo varios dummys , ya que todavía no tenía la torre en casa, conseguí afinar las medidas en el Autocad antes de hacerlas por corte láser en acero y posterior acabado con lacado electrostático.

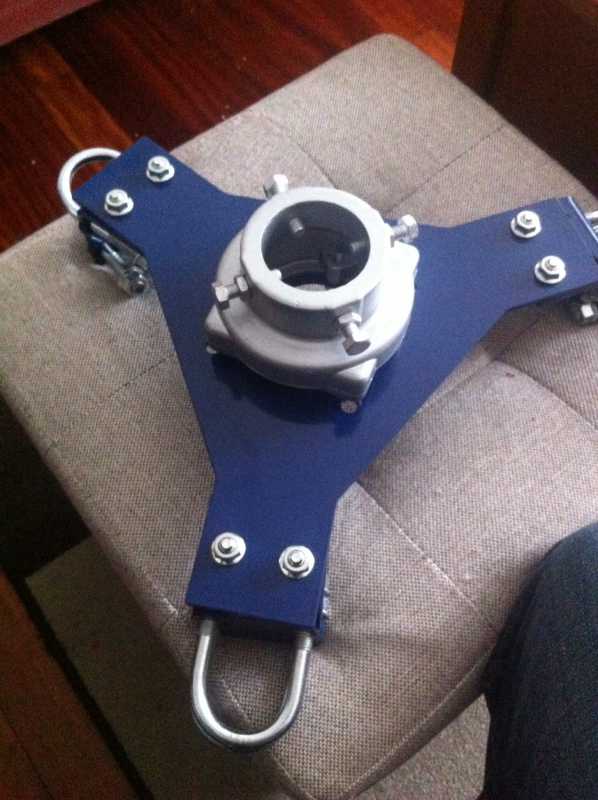

El modelo es "universal", diseñado en torno al cojinete GS-050 y el rotor G1000DXC de modo que con un único diseño de fabricación se puede utilizar para ambas funciones. En principio es para los modelos 360 de Televés pero como lleva los soportes ajustables puede utilizarse con otras más anchas.

Como puedes ver, estoy orgulloso del "invento" Hi..Hi..

Hola de nuevo.

Efectivamente, no hay nada comercial y el diseño que has preparado me parece simple, ocurrente y muy funcional, por lo que no puedo más que felicitarte. Lo único que puedo añadir es que añadas las medidas porque a más de uno "nos" vendría bien para nuestros propios proyectos. Si no quieres publicarlo y no tuvieras inconveniente, podrías enviármelo a mi correo: edu@ea2aqh.es

73 de Eduardo - EA2AQH
