#9145  - 30 marzo, 2010 09:41

Hola Amigos:

Estoy buscando algun esquema para fabricar un TRIPLEXOR para HF (14,21 y 28 MhZ)

Alguien tendria algo asi ??? He mirado en San Google pero solo hay HF/VHF/UHF

Gracias

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA8RM
Mensajes: 816
#102874  - 31 marzo, 2010 16:02

¿¿nada??

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA7EE
Mensajes: 1621
#103053  - 31 marzo, 2010 17:28

No, nada..

Que yo sepa nada, o usamos bigotes de gato o relés de antena.

Saludos
Manolo
EA7EE

ResponderCitar
EA8RM
Mensajes: 816
#103059  - 31 marzo, 2010 19:39

Hola Manolo, gracias por contestar, pues si que estamos apañaos :(

Esas dos soluciones no me valen.

He visto algo por internet, pero nada de esquemas.....solo una foto.

En fin seguiremos buscando

TNX Manolo

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA4D
 EA4D
Mensajes: 750
#102875  - 31 marzo, 2010 20:00

Hello, pues a las bravas pones un conmutador manual y a tirar, hihi ;)

73 de Óscar - EA4D

ResponderCitar
EA5RM
Mensajes: 33
#103066  - 31 marzo, 2010 20:11

Juan si lo que buscas es poder utilizar las
tres bandas de una tribanda de forma simultanea ,
creo que tendras que buscar una antena que tenga
un excitado por banda y se puedan alimentar de forma
independiente. Force12 tenia algo de esto en su
catalogo. El inconveniente es tener que usar tres bajadas
de coaxial.

Supongo que de existir un triplexor como el que buscas,
su aislamieto sera excepcional , maxime si vas a usar
alta potencia.

73! de EA5RM

ResponderCitar
EA8RM
Mensajes: 816
#103067  - 31 marzo, 2010 20:11

Hola Oskitar campeon !!!

No me vale el conmutador, esto es lo unico que me me sirve para el WRTC.

Espara usar:

1 dipolo en V de 40m
1 dipolo en V de 80m
1 antena tribanda con una sola bajada.

El aparatito es para usar la tribanda a la vez con dos radios, viene a ser algo asi como un 2O2R en vez de SO2R.

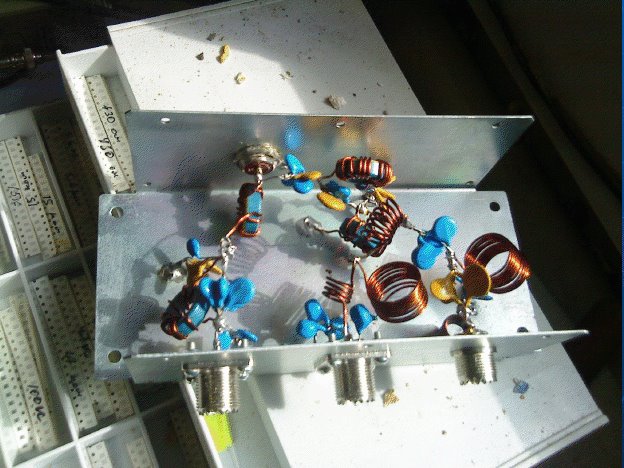

Aqui esta el esquema de la estacion y la foto del aparatejo. triplexor.jpg

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA5RM
Mensajes: 33
#103068  - 31 marzo, 2010 20:16

En ese caso queda descartada la opcion de la Force12.
Suerte con el triplexor.

73! de EA5RM

ResponderCitar
EA8RM
Mensajes: 816
#103070  - 31 marzo, 2010 20:17

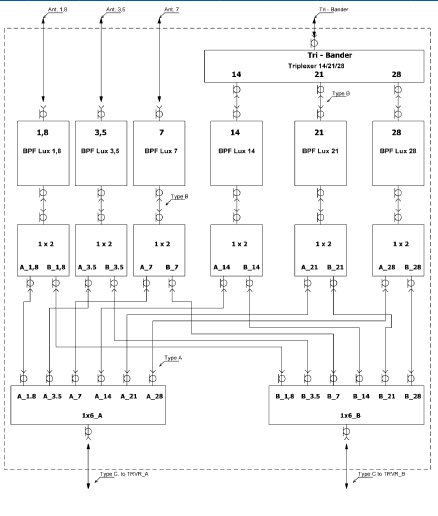

Aqui esta el esquema de estacion. triplexor2.jpg

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA8RM
Mensajes: 816
#103071  - 31 marzo, 2010 20:25

Gracias Tony ;)

Seguiremos buscando :dry:

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA5Y
 EA5Y
Mensajes: 261
#103072  - 1 abril, 2010 15:47

EA8CAC escribió:

Escribió:
Aqui esta el esquema de estacion. triplexor2.jpg

Magnífica idea para el WRTC!!!

Si el triplexor es para insertartarlo en ese ese esquema se podría probar con una simple T de 3 entradas si se consigue que los filtros pasabanda del esquema sean muy muy buenos.

Entonces presentaran una Z de entrada muy alta en las otras dos bandas y en la salida de la T solo se vera los 50 ohms de la tribanda y la potencia fluira unicamente hacia la antena.

Se podría probar con filtros pasabanda comerciales añadiendoles en serie dos trampas (de varios polos) de las otras dos bandas. Me da la impresión que en la foto o que se ven es eso un par de trampas en cada salida. Te lo voy a buscar.

73, Salva

ResponderCitar
EA8RM
Mensajes: 816
#103127  - 1 abril, 2010 18:27

Gracias Salva:

Los Filtros son unos ICE y posiblemente ICE+W3NQN y el sistema de conmutacion Double Six Pack con Band decoder de Microham, tecnicamente la atenuacion es muy alta. Pero....con la T no variaria la impedancia?

Bueno este sistema tambien seria valido para estacion modestas en M/S para concursos.

Gracias !!

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA5Y
 EA5Y
Mensajes: 261
#103143  - 1 abril, 2010 20:16

EA8CAC escribió:

Escribió:
Los Filtros son unos ICE y posiblemente ICE+W3NQN y el sistema de conmutacion Double Six Pack con Band decoder de Microham, tecnicamente la atenuacion es muy alta. Pero....con la T no variaria la impedancia?

Nop, apenas variaría. La T únicamente pone en paralelo las impedancias que hay en sus entradas. Si para la banda seleccionada una de las entradas es 50 ohms (la banda seleccionada) y la otra es de 1000 ohms (las otras con filtros) en la salica de la T aparecen 47,6 ohms. Esto generaria una ROE totalmente despreciable

Lo que ocurre es que todo eso será un maletón enorme, HI. Nada que tu y Marino no podais manejar

73

ResponderCitar
EA8RM
Mensajes: 816
#103153  - 2 abril, 2010 14:50
Escribió:
Si para la banda seleccionada una de las entradas es 50 ohms (la banda seleccionada) y la otra es de 1000 ohms (las otras con filtros) en la salica de la T aparecen 47,6 ohms. Esto generaria una ROE totalmente despreciable

73

A ver si yo me aclaro....

Si en la banda seleccionada (TX) tengo 50 Ohms y en la otra (RX) es de 1000 Ohms el operador que esta en el equipo de RX buscando multiplicadores veria disminuida su ganancia de RF ¿no?

Y en el momento que yo le deje 5 segundos para que trabaje al multiplicador que ha localizado???

Creo que con el Triplexor cada estacion tendria sus 50 Ohms asi que en ningun momento tendrian problema para RX y TX simultanea sin molestarse, osea como si cada uno tuviera su antena independiente. (como los duplexores de V y U)

¿¿¿???

Rogamos mantengan sus impertinencias vigiladas en todo momento...
73 de Juan EA8RM / EF8R

ResponderCitar
Inició el tema
EA8AYU
Mensajes: 112
#103073  - 2 abril, 2010 20:35

Son tres filtros paso banda. Probable filtros paso banda tipo Butterworth de orden 3. Cada uno para la banda de 14, 21 y de 28 Mhz..

A ver si recuerdo como se calculaban y se adaptaban para 50 ohmios.

73
Juan

ResponderCitar
EA6Y
 EA6Y
Mensajes: 936
#103279  - 7 septiembre, 2012 14:52

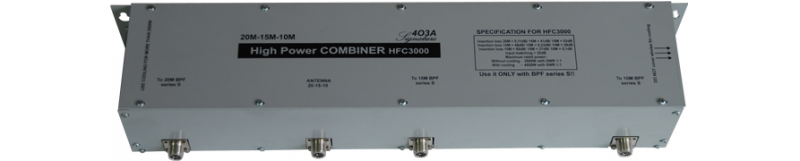

http://www.dunestar.com/store/HF-Triplexer-BandPass-Filter-Package-pid-7.html

Este modelo esta por 399 dolares , con los filtros pasa banda, es uno de los mejores calidad precio, estuve a punto de pedirlo pero al igual que el ice tiene una limitación de 200W PEP , y estoy buscando algo de al menos 500W o 1KW.para poder usar con una spiderbeam y una sola bajada con 3 equipos y tres amplificadores de 400 o 500W

[img] [/img]

La verdad que para salir en HF a pelo es una maravilla la simplicidad de poder reunirse con amigos y varios equipos sin hacer ningún desastre técnicamente... :)

REMEMBER ! POWER IS NOT EVERYTHING !
LOCATION, LOCATION, LOCATION,
HEIGHT ABOVE AVERAGE TERRAIN !
´73 de EA6Y

ResponderCitar
EA5DKU
Mensajes: 139
#102876  - 7 septiembre, 2012 17:23

Hola
En el siguiente enlace tambien hay algo de esto http://www.4o3a.com/index.php?option=com_content&view=category&layout=blog&id=127&Itemid=509

Un saludo
Javier EA5DKU

73 de Javier
http://ea5dku.blogspot.com/
ea5dku@ure.es

ResponderCitar
EC1A
 EC1A
Mensajes: 392
#102878  - 7 septiembre, 2012 21:53

Hola Juan.

Me quedo aqui "pegando la oreja", ya que llevo unos dias dandole vueltas a ponerle tres bajadas a la spiderbeam, mi idea era alimentar cada dipolo excitado con una bajada independiente y despues con filtros pasabanda ponerlos a los equipos y hacer la prueba. Claro esta con 100w no deberia tener muchos problemas.

Un colega de mi zona tiene la FORCE alimentada con tres coaxiales y es una pasada, tienes 3 antenas independientes aunque tengas la desventaja de tenerlas apuntando en la misma direccion.

Sigo aqui a la escucha a ver si puedo sacar algo para mi idea y despues os comento experiencias.

Saludos.

73s de Gerardo, EC1A

ResponderCitar
EC7AKV
Mensajes: 347
#102877  - 7 septiembre, 2012 22:23

Yo solo puedo decir que el triplexor de Ranko es una pasada, 3 equipos simultaneos con 1Kw o mas... y no se nota nada... solo una pequeña pega y es que en 10m si se mete un poco y es porque la antena usada lleva la alimentacion tipo logperiodica... y por lo visto de esa manera... dan algunos problemillas, por lo menos cuando los prove.

73's

EC7AKV Fonsi
E-Mail: ec7akv@gmail.com
Website: http://www.tecnoham.es
Sevilla

ResponderCitar
