Transformar fuente de PC ATX

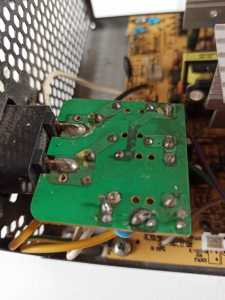

Eso es un filtro EMI, no hay relés, las piezas amarillas son condensadores (poiblemente con una resistencia interna en serie), a la entrada y salida del choque, el toroide no es transformador, es un choque de modo común, luego va al otro segundo choque  (EL-EE 25), y a la salida llevará 2 condensadores en serie (que no se ven) para tener referencia cero en el punto medio y conectarla a tierra.

Es un buen filtro.

Hola a todos,

como estoy en varios proyectos cada cosa a su tiempo, jajajaja.

Ok Angel, un filtro de energía electromagnética, efectivamente confundí los condensadores con relés porque este fabricante tiene relés muy parecidos, y si, lleva 2 condensadores azules similares a los lentejas, lo del toroide lo tengo claro, yo te hablaba del otro transformador, el PCF, que también será otro filtro.

Bueno, retomando la cuestión, la fuente admite una intensidad de 35A a 12v:

mi idea es convertirla en una fuente de 13,8v aunque pierda algo de amperaje, ponerle varios bornes de salida y un voltímetro-amperímetro digital, podría incluso ponerle un potenciómetro y hacerla variable de 10-14v pero es mas trabajo, supongo. LLeva este circuito integrado en la parte de continua que es el que monitoriza los voltajes:

El EST7502C está diseñado con un circuito de control de modulación de ancho de pulso y un supervisor de energía completo para usar en la fuente de alimentación de modo conmutado. Contiene varias funciones, como protección contra subtensión (UVP), protección contra sobretensión (OVP), buena salida de potencia (PG) y control ON / OFF (REM). La función UVP (protección contra bajo voltaje) es para salidas de + 3.3V, + 5V, + 12V. La función OVP (protección contra sobretensión) es para + 3.3V, + 5V, + 12V y PT es para entrada de protección adicional. PG (buena señal de potencia) es una señal de operación segura para informar a las partes externas. REM (encendido / apagado remoto) se utiliza para controlar el encendido / apagado de SMPS. La señal de control REM tiene el tiempo de supresión de rebotes transferido de encendido / apagado.

Características

1. Protección de bajo voltaje de 3 canales (UVP)
2. Protección de sobrevoltaje de 3 canales (OVP)
3. Protección adicional de 1 canal (PT)
4. Entrada de detección de 1 canal para controlar el PG (SEN)
5. Control remoto encendido / función de control de apagado (REM)
6. Salida doble para operación push-pull (OP1 / OP2)
7. Capacidad de arranque suave por condensador externo (SS)
8. Bloqueo de voltaje bajo de VCC

Bien, ahora falta saber como pasar las protecciones y engañar al integrado para que pueda subir a 14v.

Seguiré investigando.

Saludos.

Hola Roberto,

En este artículo hacen exactamente lo que quieres, desactivar las protecciones de ese mismo IC poniendo a tierra ciertos pin que localizaron mediante ensayo y error: http://burnt-traces.com/?p=159

Espero que te sirva de ayuda. Si necesitas ayuda con el inglés mandame un mensaje privado.

Saludos,

Jose Maria EA7KNE

El PCF, puede que sea un corrector de factor de potencia.

La ley de Ohm dice que en continua:

P=VxI

En alterna esta fórmula no es verdad, ya que la corriente y la tensión entre ellas tienen una diferencia angular.

El factor de potencia o coseno de PHI, es el ángulo que la tensión alterna tiene en referencia a la intensidad.

En alterna, hay potencia Eficaz(RMS)o activa, Reactiva y Aparente.

La potencia compleja de un circuito eléctrico de corriente alterna (cuya magnitud se conoce como potencia aparente y se identifica con la letra S), es la suma (vectorial) de la potencia que disipa dicho circuito y se transforma en calor o trabajo (conocida como potencia promedio, activa o real, que se designa con la letra P y se mide en vatios (W)) y la potencia utilizada para la formación de los campos eléctrico y magnético de sus componentes, que fluctuará entre estos componentes y la fuente de energía (conocida como potencia reactiva, que se identifica con la letra Q y se mide en voltiamperios reactivos (var)). Esto significa que la potencia aparente representa la potencia total desarrollada en un circuito con impedancia Z. La relación entre todas las potencias aludidas es:

Esta potencia aparente (S) no es realmente la "útil", salvo cuando el factor de potencia es la unidad (cos φ=1), y señala que la red de alimentación de un circuito no solo ha de satisfacer la energía consumida por los elementos resistivos, sino que también ha de contarse con la que van a "almacenar" las bobinas y condensadores. Se mide en voltiamperios (VA), aunque para aludir a grandes cantidades de potencia aparente lo más frecuente es utilizar como unidad de medida el kilovoltiamperio (kVA).

La fórmula de la potencia aparente es:

Potencia activa, Potencia media consumida o potencia absorbida

Es la potencia capaz de transformar la energía eléctrica en trabajo. Los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía tales como: mecánica, lumínica, térmica, química, etc. Esta potencia es, por lo tanto, la realmente consumida por los circuitos y, en consecuencia, cuando se habla de demanda eléctrica, es esta potencia la que se utiliza para determinar dicha demanda.

Se designa con la letra P y se mide en vatios —watt— (W) o kilovatios —kilowatt— (kW). De acuerdo con su expresión, la ley de Ohm y el triángulo de impedancias:

Resultado que indica que la potencia activa se debe a los elementos resistivos.(La wikipedia me lo ha dejao a huevo!!!)

Normalmente la compañia ofrece un coseno de PHI de 0,8. Cuando más a 1 se acerca el coseno(hasta llegar a ser 1) mas resistiva pura es la potencia.

Los condensadores atrasan la tensión vs la corriente y las bobinas la adelantan.

Esto de esta bobina es extraño, ya que las fuentes conmutadas tienen una impedancia MUY reactiva(bobinas), y suele ser necesario compensarlo con condensadores.

A lo mejor es que tenía una fuerte componente capacitiva y le pusieron esto. Muy majetes.....

NOTA: Esto se aplica también para la RF, que no es más que una corriente alterna.

Gracias José María,

entiendo que corta las pistas de las patillas 1-4 que son las encargadas de dar la protección de voltaje, ¿no bastaría con la patilla de 12v y con la PT, que es la que controla los 3 voltajes, ya que yo solo voy a utilizar la salida de 12v?

Lo que no entiendo es que puentea con un cable azul ¿rompió una pista equivocada según entiendo?, luego habla de un cable rojo ¿que quitó?, yo aquí no tengo ningún cable rojo (a excepción de los cables de 5v pero que van por otro lado), después dice que soldó el puente al resto de pines, imagino que quiere decir tierra a los 4 pines.

Bueno, lo que está claro es que de esa forma corta las protecciones y subirla a 14v es posible sin que haya shutdown, ahora a informarme de como subirla a 14v y ponerle un potenciómetro que regule de 10 a 14, aunque con subirla a 14 fijos me conformaría.

Saludos.

La entrada de 12 voltios (pin 3) lleva un divisor de tensión, prueba si variando la relación de esas 2 resistencias varía la tensión de salida, pon en paralelo con la que va a masa otra R de un valor 10 veces mayor, si sube algo luego se puede determinar exactamente los valores que necesitas (hace falta saber los valores de las resistencias y la tensión del pin 3.

Mirando el datasheet creo que lo que acabo de decir habría que referirlo al pin 16 POS, que es la entrada del comparador que modula el PWM, aunque luego habría que comprobar que no entra alguna de las protecciones.
