Transformador fuente

Hola
Yo normalmente monto el MJ802. Es mucho más robusto que el 2n3055.
Con el mismo número de transistores aguanta el doble.....mas o menos... En alguna le he sustituido el 2n3055 por el mj802 y sin problemas.

73

Ea1fbu/Alfredo

Muchas gracias por la info Jon. Al final no se lo que voy a hacer, Construir una fuente es muy tentador, un proyecto sin riesgo porque seguro que sale si o si y la puedes preparar a capricho, pero las cuentas no salen. El costo del material es el doble de una fuente hecha nueva. Claro, no una Kenwood, Icom o Yaesu que cuestan (costar no es valer) el doble de las que hemos evaluado en este hilo.

En cuanto a los transistores, es cierto, la corriente que soporta el colector un 2N3055 es de 15A y un 2N3773 son 16, por lo menos lo que dice la hoja de datos.

Icom y Kenwood en alguna fuente antigua utiliza dos 2SD797 cuyo colector soporta una corriente de 30A, pero según me indica Carlos de INAC, es más fiable distribuir la disipación de calor entre más elementos. Un TIP35 soporta la misma corriente en colector que el 2N3055 y es también una buena opción.

EA2HW escribió:

Muchas gracias por la info Jon. Al final no se lo que voy a hacer, Construir una fuente es muy tentador, un proyecto sin riesgo porque seguro que sale si o si y la puedes preparar a capricho, pero las cuentas no salen. El costo del material es el doble de una fuente hecha nueva. Claro, no una Kenwood, Icom o Yaesu que cuestan (costar no es valer) el doble de las que hemos evaluado en este hilo.

En cuanto a los transistores, es cierto, la corriente que soporta el colector un 2N3055 es de 15A y un 2N3773 son 16, por lo menos lo que dice la hoja de datos.

Icom y Kenwood en alguna fuente antigua utiliza dos 2SD797 cuyo colector soporta una corriente de 30A, pero según me indica Carlos de INAC, es más fiable distribuir la disipación de calor entre más elementos. Un TIP35 soporta la misma corriente en colector que el 2N3055 y es también una buena opción.

He fabricado durante muchisimos años fuentes de alimentacion lineales para la industria,estas funcionan 365 dias y 24 horas, alimentando cargas inductivas como son las bobinas de los reles ect.
Las fuentes eran de 24Vcc 20A y llevaban de salida 4 transistores 2n3772 de mas de 500 o 600 unidades que se fabricaron de ese modelo solo recuerdo que al S.A.T llegara una con un transistor roto .

Saludos

Francisco Sena
EA7JGZ

¡Ahí le han dao, Don Francisco!
El transistor del que hablaba, pero errado (quizá también herrado, por borrico), era el 2N3772, que aguanta menos tensión -aunque suficiente para nuestras fuentes de 12 V- pero más amperios...
http://uk.rs-online.com/web/p/bipolar-transistors/7743228/
jon, ea2sn

Muchas gracias Francisco y Alfredo por vuestras aportaciones. Creo que ya he comentado que cuando se piensa en una fuente de alimentación para un transceptor medio de 100 vatios de potencia y se necesita una fuente de alimentación que entregue al menos 20A, buscamos que sea robusta, silenciosa y fiable dentro de un costo razonable. Para resolver la necesidad tenemos cuatro opciones principales:

- Comprar la fuente adecuada al modelo en el fabricante (principalmente Kenwwod, Yaesu o Icom, otras marcas tres cuartas partes de lo mismo). La fuente, estéticamente quedará muy bien en el cuarto de radio a juego con el equipo y, probablemente cumplirá el resto de los requisitos). Su precio si disparará por encima de los 200,00 € (si la encuentras).

- Comprar una fuente de alimentación conmutada. Se pueden encontrar fuentes que soportan un flujo de corriente suficiente, por ejemplo 30A a un precio razonable, por debajo de los 100,00€. Sin embargo estas fuentes suelen ser muy compactas y generan bastante calor que se resuelve a base de ventiladores a veces ruidosos que se ponen en marcha junto al equipo y no paran. Los componentes (incluidos los conmutadores, bornes, etc. a veces, su calidad está a la altura de los precios). Por otra parte, aunque no siempre, existe el riesgo de que la frecuencia de conmutación a que trabajan produzca interferencias en la recepción.

- Comprar una fuente lineal. El precio de una fuente de alimentación lineal de más de 30 amperios puede rondar los 100,00 €. En este hilo se han descrito dos fuentes, una de fabricación española y otra, posiblemente rusa. Probablemente haciendo más búsquedas se podrían encontrar otros fabricantes dentro de la UE con precios competitivos. Sobre el papel, tienen todas las ventajas de una fuente lineal comparable a una original de marca en su rendimiento. Sobre el papel también disponen de los elementos de seguridad para proteger los equipos de sobretensiones. Los inconvenientes están en su aspecto y tamaño. Antes de comprar una fuente de esta procedencia habría que asegurarse de cuál es el tipo de montaje, de su sistema de regulación y de las garantías que ofrece en cuando a robustez y el nivel de ruido que puede generar.

- Hacerla uno mismo. Es sencillo, se puede montar a capricho en cuanto a sistemas de protección y ampliar los márgenes de seguridad, además del placer de bricolar. Sin embargo los materiales nuevos pueden superar el doble del costo de una fuente nueva fuera de las grandes marcas.

Comentarios: Queda el mercado de segunda mano. Evidentemente por las fuentes de marca se piden precios muy altos en comparación con las demás opciones, además, las fuentes que salen en el mercado de segunda mano, generalmente son antiguas y aparte del desgaste natural del uso hay que añadir sistemas de regulación quizá insuficientes por la antiguedad.

La fuente de alimentación puede ser un gasto importante en el equipo que puede llegar al 30% del costo del transceptor y merece la pena sopesar las opciones disponibles para elegir la más efectiva/costo.

Naturalmente esta es una opinión sometida a criterios mejor fundados.

¡Ah...!, en el caso de decidir construir una fuente, el costo los transistores de regulación no llegan al 10% del costo total, la diferencia entre el más robusto y el menos robusto puede ser de sólo 5,00€ (los cuatro transistores, calculados en un almacenista y no en eBay), por lo tanto la elección es sencilla. El transistor más utilizado, (después de consultar un buen número de proyectos) es el 2N3055, pero no es la mejor opción:

2N3055 Ic=15A, Pd=115w, (2,11€)
2N3772 Ic=20A, Pd=150w, (3,94€)
MJ802 Ic=30A, Pd=200w, (3,52€)

Para una fuente de 20A (30% de Ic) serían 4 transistores necesarios, aunque con MJ802 bastaría con tres.

Escribió:

- Comprar una fuente de alimentación conmutada. Se pueden encontrar fuentes que soportan un flujo de corriente suficiente, por ejemplo 30A a un precio razonable, por debajo de los 100,00€. Sin embargo estas fuentes suelen ser muy compactas y generan bastante calor que se resuelve a base de ventiladores a veces ruidosos que se ponen en marcha junto al equipo y no paran. Los componentes (incluidos los conmutadores, bornes, etc. a veces, su calidad está a la altura de los precios). Por otra parte, aunque no siempre, existe el riesgo de que la frecuencia de conmutación a que trabajan produzca interferencias en la recepción.

Las fuentes conmutadas pueden generar unas 10 veces menos calor que las lineales, y no entiendo porqué se empeñan en ponerles ventilador a las fuentes para el cuarto de radio, cuando se podría disipar perfectamente por el propio chasis.

El único "pero" que se les puede poner a las conmutadas es la necesidad de un buen filtraje-blindaje a la RF para evitar interferencias.

Las fuentes lineales son más peligrosas para nuestros equipos, un transistor en corto supone la tragedia, hay que proteger la salida muy bien de una posible sobretensión, imprescindible un triac que la cortocircuite y unos fusibles bien calibrados.

El LM 723 es especialmente sensible a la RF, cuidado con él, no sea que al transmitir te suba la tensión.

Si solo es una cuestion de puro precio una conmuta y vamos que nos vamos..

Si quiere brico-cacharrear eso es harina de otro costal,tienes un 90 % de que te cueste mas solo el material,pero no es lo mismo .

Ten en cuenta que tendra que averiguar no solo los amperios maximo que soporta el transistor ,si no cuantos watios tendras que disipar a corriente maxima,y añadirle el correspondiente radiador .
Como te saldra un cacho de disipador gordo para estar siempre en potencia maxima,lo que se suele hacer como solucion de compromiso es ponerle un ventilador que te ayude a mantener una temperatura de seguridad de los transistores,antes que la union de los mismos se funda.
No es nada de complicado ni hace falta un termostato digital con calcular una NTC en serie con la alimentacion del ventilador ya te valdria,ademas de auto estabilizar las RPM del mismo.

Saludos

Francisco Sena
EA7JGZ

Si vas ha poner transistores no lo pienses 2n3772

OK Angel, como siempre poniendo el punto de sentido común en los debates técnicos. Tengo una fuente Alinco DM-330 MVE, lo cierto es que no la he comparado con otra fuente lineal para ver si hay diferencia o no en el ruido de recepción, asumo que no, pero quiero comprobarlo.

Sin embargo, el ventilador se pone en marcha desde que arranca y es chiquito pero matón y mete un ruido molesto. El interruptor de encendido es de la señorita Pepis y a veces, cuando lo apago, chisporrotea, lo cual quiere decir que debo bambiarlo.

Quizá me deba concentrar en la fuente conmutada y ponerle un buen sensor de temperatura para controlar el ventilador.

Conozco el riesgo de un cortocircuito en un transistor regulador, por eso en la fuente que pensaba montar estaba previsto el circuito triac para evitar el daño en el transceptor, hay varios esquemas publicados en la red.

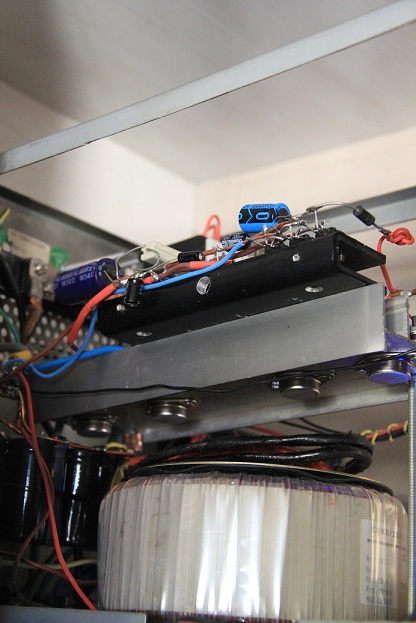

Bueno y nada mejor que una foto de la mía recién terminada de todo reciclado , reguladores 3 X 7815, +4 2n3055, una protección que la para a 15 v , salen 14,2 V y como el medidor lleva una R. en serie a plena potencia cae un poquito 13,7 V.
Hay otra variable por si hace falta

Gracias...Lute

Lute,
si confías en en lazo de regulación de tu fuente, para evitar esa caída de tensión del medidor, pasa el punto de muestreo de la tensión de salida a un punto después del medidor. De esa forma la fuente compensará la caída de tensión y no variará con el amperaje.
Quizá alguien que sepa más del asunto pueda confirmarlo.
jon, ea2sn

Hola

Mira si alguno de estos te pueden servir:

http://www.qsl.net/vu2upx/Projects/40apsu.htm

http://www.radioaficion.com/HamNews/articles/1482-138-30-volt-10-30-amp-l200-power-supply.html

saludos

La de QSL.net parece bien diseñada, incorpora un rele de arranque con una resistencia de carga que proporciona un arranque menos brusco. Este circuito es el que iba a añadir.

También la protección contra sobre tensión con triac. Hay circuitos más sencillos, tendría que revisar los papeles para poner una muestra.

Parece mentira pero con una plegadora de chapa podría reducir los costos de caja y disipadores, (ambos componentes suben a 60,00€), la caja se puede construir con una plegadora de forma muy sencilla y colocar los transistores reguladores en un turbo termoregulado, es decir, sustituir la disipación por masa a disipación por aire forzado. Ahora bien ¿Donde se puede encontrar una plegadora de chapa?
