Hola,
He visto un esquema en internet y no lo tengo claro. A ver si alguien me confirma si está correcto o no.

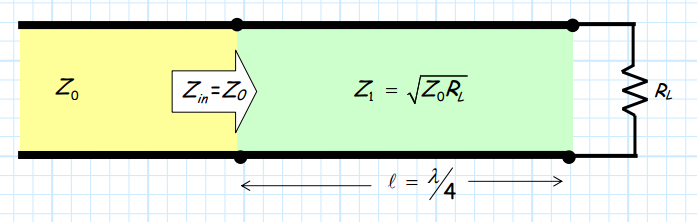

Hasta donde yo se, los cuartos de onda transforman la impedancia siguiendo la fórmula;
Siguiendo esa fórmula, si usamos el típico coaxial de 75 OHm, una antena de 50 OHm + 1/4 de 75 OHm resultaría;
75 = Raiz (50 * Rl)
75 = Raiz (50 * 112)
Rl = 112 OHm
Por lo tanto, si se quieren enfasar dos antenas de 50 Ohm, usando cable de 75 OHm, pondríamos un cuarto (o múltiplo impar) de coaxial de 75 OHm a cada antena, presentarían unos 112 OHm, por lo que si se unen esos dos cables, presentarían la mitad de 112 que son unos 56 OHm.
¿Correcto?

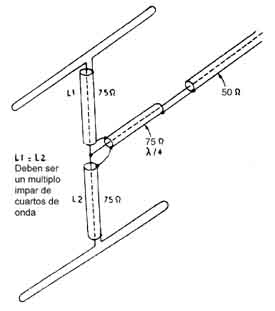

Ahora encuentro en internet el siguiente esquema;
Y lo he encontrado en dos páginas;
https://sites.google.com/site/ea7ahg/antena/enfasamientos
http://www.qsl.net/lu5akf/ANTENAS%20enfasamiento%20direcc.htm
La primera página lo explica correctamente, pero no encaja lo que dice con el esquema;
Escribió:se instala un transformador de impedancia hecho con un 1/4 de onda de cable coaxial RG11U de 72 Ohmios, en serie con cada cable de antena de 50 ohmios. Esto nos ayudará a doblar la impedancia desde la entrada hasta la salida. En este caso,la impedancia de entrada de 52 ohmios aumenta a aproximadamente hasta 104 ohmios, de modo que cuando lo pongamos en paralelo volveremos a los 52 ohmios de la línea de transmisión; tal y como se refleja en el esquema siguiente
La segunda lo explica peor, e incluso, entiendo que no son correctas esas afirmaciones;
Escribió:si alimentamos las antenas con coaxial de 75 ohms tendremos en la salida 30 y si luego ponemos una línea de 1/4 de onda o cualquier número impar de 1/4 de onda tendremos en la salida 48 con lo que nos daría unas estacionarias no mayores de 1.1. La impedancia se calcula de la siguiente forma: Por ejemplo: si la antena tiene 50 ohms y el coaxial 75, multiplicamos 50x75 y sacamos la raíz cuadrada y esto nos da la impedancia a la salida.
Según yo lo veo, el esquema está mal.
Las dos líneas de 75 OHm que salen de cada antena están bien, pero el tercer cuarto de onda en serie con el coaxial de 50 OHm, sobraría.
¿Alguien quiere comentar el tema?
Muchas gracias
73, Máximo - EA1DDO
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Inició el tema
Hola,
Pensando en ello, acabo de darme cuenta que en el esquema no dice nada pero las antenas son dipolos doblados, por lo que su impedancia no son 50 OHM si no más bien alrededor de los 200 OHm.
Aunque aún así, esos 200 OHm pasarían a 28 OHm con esos cuartos de onda.
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Inició el tema
Está claro que hay un error, si las antenas son de 50 Ohm sobra el último 1/4 de onda, y si son de 200 Ohm al final tendríamos 400 Ohm.
Con antenas de 200 Ohm necesitaríamos que el último 1/4 de onda fuese de 26 Ohm (2 de 50 en paralelo).
Si quieres buenas respuestas haz buenas preguntas
73 de Angel, EA2ET.
Hola,
Echándole cálculos, ese esquema se cumple cuando las antenas son de 25 OHm.
Si son de 25 OHm, con 1/4 de cable de 75 OHm: 75 = raíz (25 * 224)
Entonces, 224 de una y 224 de otra quedan en unos 112 OHm que los convertimos en 50 OHm con el tercer 1/4 de cable de 75 OHm.
¿Es correcto?
Lo que no sabemos es que antenas son esas de 25 OHm (DK7ZB tiene unas de 28 OHm).
Esos esquemas parecen de un libro, pero desconozco cual.
Gracias
73, Máximo - EA1DDO
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Inició el tema
EA1DDO escribió:Hola,Echándole cálculos, ese esquema se cumple cuando las antenas son de 25 OHm.
Si son de 25 OHm, con 1/4 de cable de 75 OHm: 75 = raíz (25 * 224)
Entonces, 224 de una y 224 de otra quedan en unos 112 OHm que los convertimos en 50 OHm con el tercer 1/4 de cable de 75 OHm.¿Es correcto?
Lo que no sabemos es que antenas son esas de 25 OHm (DK7ZB tiene unas de 28 OHm).
Esos esquemas parecen de un libro, pero desconozco cual.Gracias
73, Máximo - EA1DDO
Corresponden al libro "LAS ANTENAS" de R. Brault y R. Piat por Editorial Paraninfo.
Este esquema está en la página 219, capítulo 6 Las antenas directivas, epígrafe Agrupación de antenas.
En principio solo se representa el dipolo de cada antena pero se refiere a antena de 10 elementos (1 reflector, 1 excitado y 8 directores) con ganancia de 12 a 14 dB. Pero la cosa va de la ganancia adicional que aporta cada antena que se añade al stack.
Si puedo intentare escanear y colgarlo o mandartelo. Tu tienes más maña que yo para colgarlo por aquí, hi.
EA3CI- Lluis
Hola,
Escribió:Corresponden al libro "LAS ANTENAS" de R. Brault y R. Piat por Editorial Paraninfo.
Lluis, yo tengo ese libro, en casa (ahora no estoy en casa, ni estaré en meses), por lo que me gustaría saber si es un error del libro o es que se refiere a antenas de 25 OHm.
Por que de lo contrario, no entiendo a que se debe esos tres cuartos de onda.
Gracias por la aportación.
73, Máximo - EA1DDO
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Inició el tema
