Estoy trabajando en la confección de una memoria para la instalación de una antena Hexbeam sobre una torreta tv95premiun serie 200 galvanizada enchufable, compuesta por dos elementos, un cuerpo de 3m y una puntera de 1,5m reforzada que incluye una plataforma para el alojamiento de un rotor G-650 de Yaesu y un mástil de 3m (1,5m de voladizo).
El anclaje de la torreta la voy a diseñar sobre una placa de 6mm de acero sujeta al hormigón con cuatro tacos químicos M16 en un cuadrado de 20cm de lado. tres tacos más M16 en un radio de 2m en ángulo de 120º servirán (deberán servir) para anclar dos órdenes de riostras.
Para hacer la memoria estoy dibujando la instalación con un programa de diseño CAD de bajo costo muy recomendable, Qcad con una curva de aprendizaje corta que también utilizo para diseñar placas de circuito.
De momento me he encontrado con alguna dificultad por lo que solicito ayuda. Tv95 no me facilita medidas de los elementos por lo que estoy trabajando un poco a ciegas. En particular, necesito las medidas del triángulo de base con los espárragos sobre los que se introduce la base del tramo central de la torreta que soldaremos o sujetaremos con tornillería (ref.1816), para ver como adaptamos la base. Esta base no va a soportar más que el peso de la instalación y las riostras serán las encargadas de los esfuerzos laterales por el viento.
Supongo que habrá algún compañero que ha montado esta torreta y le agradecería que me ayude con las medidas para encajar según el dibujo.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Hola.
Yo no puedo ayudarte en las medidas de la torre pero quería hacerte un comentario al respecto del peso ya que no basta calcular el peso de la instalación. Hay dos hipótesis posibles a contemplar:
1.- Peso de instalación mas la de un operario con sus herramientras. La de este último se suele estimar en 100 kg.
2.- Carga vertical de la tensión de las riostras en caso de máxima velocidad del viento. Usando la trigonometría puedes calcular la tensión vertical de cada riostra, sumarlas todas y añadirlas al peso de la torre.
En alguna ocasión he visto que alguien ha estimado la suma de las dos hipótesis. Es muy conservadora pero en mi opinión no se dará nunca ya que si el viento sopla a 120-150 km/h no creo que ningún operario se atreva a subirse y menos con herramientas. No obstante, si contemplas ambas hipótesis a la vez para calcular la base aumentas mucho la seguridad de la misma ya que estará sobredimensionada para cualquier situación que se pudiera dar.
.
Suerte con la instalación
.
73 de Eduardo - EA2AQH
¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!
Gracias Eduardo, ya tenía en cuenta el peso de la tensión de las riostras en el cálculo de esfuerzos, vagamente había pensado en la eventualidad del sobrepeso de un operario. Creo que hay dos formas de enfocar una instalación que son complementarias. La primera es incluir en la memoria la información necesaria para que la Inspección de telecomunicaciones autorice la instalación, que es en lo que estoy trabajando bajo el criterio de encajar los parámetros a lo exigido en el Reglamento. Ya lo he hecho en un par de ocasiones sin haber recibido el recado para que aclarara o mejorara algo, aunque nunca lo he hecho con una instalación con torreta.
El instalador, Luis, que conoce la terraza ya me indicó que con el espacio que había no se podía arriostrar con seguridad más de cuatro metros, no necesitó hacer cálculos. También me orientó sobre la forma en que iba a anclar la torreta al suelo y estoy seguro de que es seguro porque será él el que se suba a torreta y ya se ha subido a cientos de torretas que ha instalado.
La otra forma de enfocar la instalación es desde el punto de vista de la seguridad. A este respecto confío plenamente en la experiencia del instalador profesional que la va a realizar. Yo me estoy limitando a seguir sus indicaciones y a trasladarlas al papel de la mejor forma que puedo, con los cálculos que voy encontrando en Internet con la ayuda que recibo en este foro y por último con mi propia y modesta experiencia. Porque he perdido todos los apuntes que había hecho antes en alguno de los formateos del disco duro LOL.
Al final las cosas salen, con ayuda cuesta menos tiempo y trabajo lo cual se agradece.

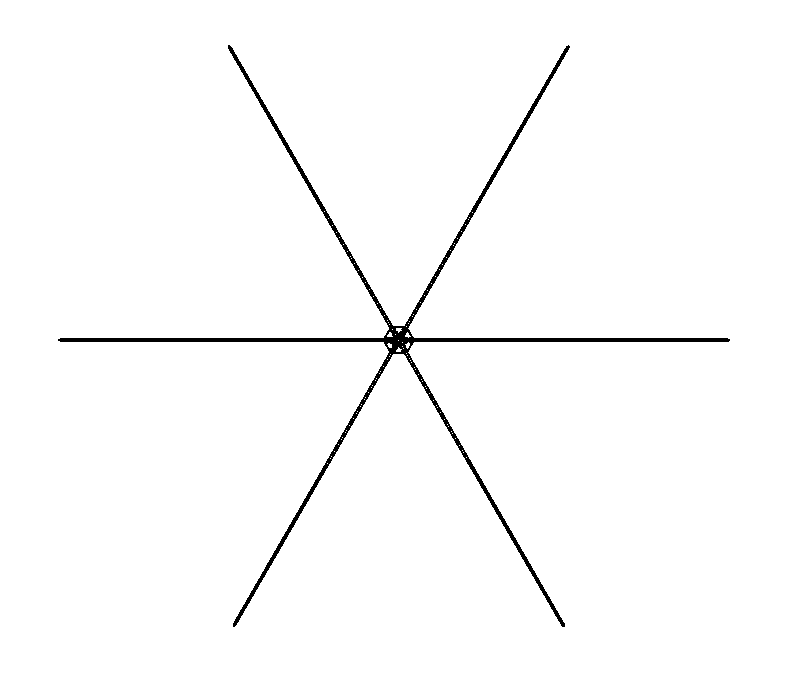

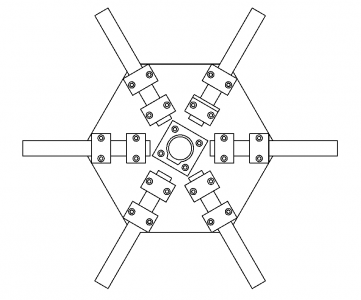

PS: Las imágenes que he añadido corresponden a la placa central, placa central con separadores y la combinación de las tres entidades con los cables a escala. Los datos del dibujo los he extraído de varias fuentes, principalmente del trabajo de G3TXQ http://www.karinya.net el dibujo, a escala está realizado con Qcad y la imagen recuperada a partir del formato pDF, naturalmente estos dibujos los subiré a mi sitio, pero si alguien los necesita para la memoria de una Hexbeam los tiene a su disposición tantop en DBF como en DXF para procesarlos con software CAD: De momento he terminado la vista en sección, ahora trabajo en la vista lateral.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
