Torreta casera.

Yo te recomendaria la forma C, y todo con tanto refuerzo me da miedo que esa torreta tendra mucha torsion al girar el rotor y frenar.

Ademas con 20 barras, eso son 44 ml. y ya gastaras mas de 26 ml. en los 4 verticales, ademas deberas solaparlos, creo que necesitaras mas barras para reforzarla bien.

Hola,

Si, yo también opino que la C es la más resistente, pero...

Me da que esas estanterias no son lo suficiente consistentes como para una torreta de séis metros. Las veo un poco inconsistentes.
A todo esto, dada la forma de los angulos y su sistema de agarre, la torreta tendrá que ser de cuatro lados.

No se, yo las usaría para otra cosa.

73, Máximo - EA1DDO

EA3EDU escribió:

Yo te recomendaria la forma C, y todo con tanto refuerzo me da miedo que esa torreta tendra mucha torsion al girar el rotor y frenar.

Me falto comentar que el rotor es pequeño un Tagra T50 y que este ira sobre un mástil de 2 metros de altura.

Tampoco cometo el arriostra miento con vientos, en principio tres ya que una de las caras da a la parcela del vecino.

También comentar que haré un foso de unos 50X50 y medio metro de profundo, donde meteré una estructura para anclar la torreta y rellenare con hormigón.

Gracias.

Te atreveras a subir por ella ? Pisando esos angulos.

Hola,
Esto vale para que esta fabricado, yo no me atreveria a subir encima, para dos o tres metros ahun y con muchas reservas.Montate una estanteria es para eso que estan fabricados y compra hyero como manda.
Saludos.

EA3EDU escribió:

Te atreveras a subir por ella ? Pisando esos angulos.

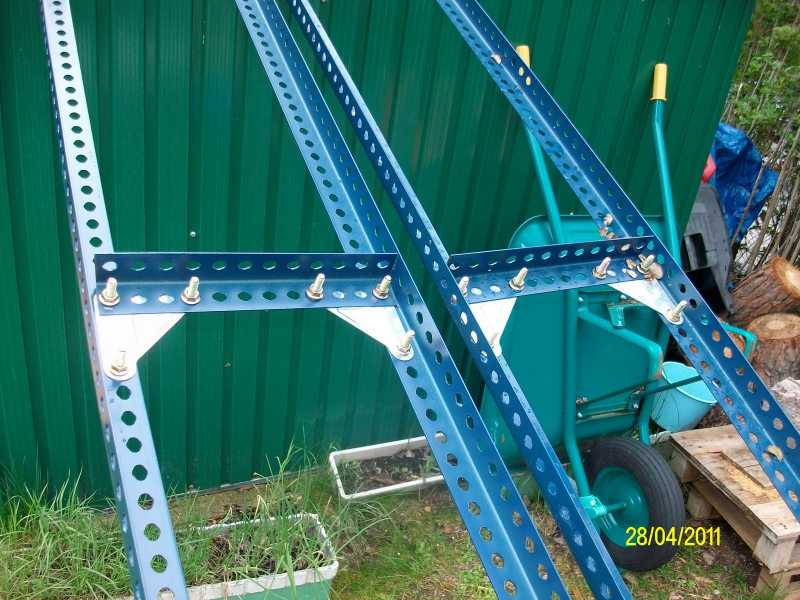

El angulo de de dos milímetros de espesor, son barras de estanterías industriales y un angulo como el de la foto soporta unos 900 Kg.en linea vertical.

Otra forma de hacerla mas rígida y mas fuente seria montando dos ángulos en forma de U en vez de L, pero también aumentaríamos el peso.

Sobre si pondría el pie encima del angulo, ya hice la prueba y no tiene pandeo, yo soy una persona corpulenta y alta.

Me preocupa mas la estabilidad de la torreta entera que el aguante de los peldaños, estos en un ancho de 30 cm. aguantan suficientemente.

Todo sea que cuando este terminada vea que tiene mucha torsión y la tenga que desmontar.

También pensé que quizás fuera necesario de dar unos puntos de soldadura.

Bueno es un proyecto que no me cuesta dinero y me tendrá entretenido.

EA3EDU escribió:

Ademas con 20 barras, eso son 44 ml. y ya gastaras mas de 26 ml. en los 4 verticales, ademas deberas solaparlos, creo que necesitaras mas barras para reforzarla bien.

El punto mas debil que le veo es el de torsion, quizas sin rotor y antenas lijeras, te serviria de un buen mastil.

Tampoco quiero jugármela y que a la mínima se derrumbe.

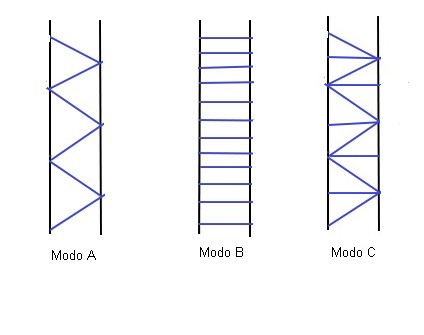

Pensáis que aunque ponga travesaños como los indicados en el dibujo del principio, en las cuatro caras de la torreta, ¿no cogerá solidez.?

El peso que soportara es muy poco un dipolo rotativo para las bandas de 10,15 y 20m unos 3 Kg. como mucho y el rotor que pesara uno o dos kilos máximo.

El problema de la resistencia al viento cuanto mas travesaños ponga mas resistencia.

Gracias

Yo no le veo problema en el peso, se la veo en la torsion, yo tenia una torreta autosoportada de angulos y platinas mucho mas reforzados que esos angulos con solo el sistema "A" de tus dibujos, y ahora la estoy reforzando con los angulos en diagonal, la antena era una directiva de varios elementos, eso si.

Haz los calculos de los ml. que tienes de barras, dispones de 44 ml. en total.
Solo las 4 barras verticales usaras 26,4 ml. y no llegaras a los 6,60 que comentas, porque deberas solaparlas para empalmarlas entre ellas, asi que como maximo 6,20 de altura o menos.
Poniendo los angulos en horizontal cada 1 m. de altura ya gastaras otros 7,20 ml. de barras.
En diagonal calculo que necesitaras un minimo de 30 ml. mas, asi que debes comprar un minimo de 9 barras mas.

Los tornillos, tuercas y angulos de refuerzo dispones de ellos o debes comprarlos tambien ?

EA3EDU escribió:

Yo no le veo problema en el peso, se la veo en la torsion, yo tenia una torreta autosoportada de angulos y platinas mucho mas reforzados que esos angulos con solo el sistema "A" de tus dibujos, y ahora la estoy reforzando con los angulos en diagonal, la antena era una directiva de varios elementos, eso si.

Haz los calculos de los ml. que tienes de barras, dispones de 44 ml. en total.
Solo las 4 barras verticales usaras 26,4 ml. y no llegaras a los 6,60 que comentas, porque deberas solaparlas para empalmarlas entre ellas, asi que como maximo 6,20 de altura o menos.
Poniendo los angulos en horizontal cada 1 m. de altura ya gastaras otros 7,20 ml. de barras.
En diagonal calculo que necesitaras un minimo de 30 ml. mas, asi que debes comprar un minimo de 9 barras mas.

Los tornillos, tuercas y angulos de refuerzo dispones de ellos o debes comprarlos tambien ?

Las barras no están solapadas sino unidas una con otra y cogidas por un trozo de barra de 50cm. y con tornillos en todos los agujeros que tiene el empalme,

Son barras de 2,20 cada una y como no se solapan, en tres tramos tengo 6.60.

Con respecto a la compra del materia no hay problema ya lo tengo.
Tengo en total unas 30 barras de 2,20 y llevo utilizado solo 13 barras.(indique mal la cantidad al principio y no editar no lo corregí.)

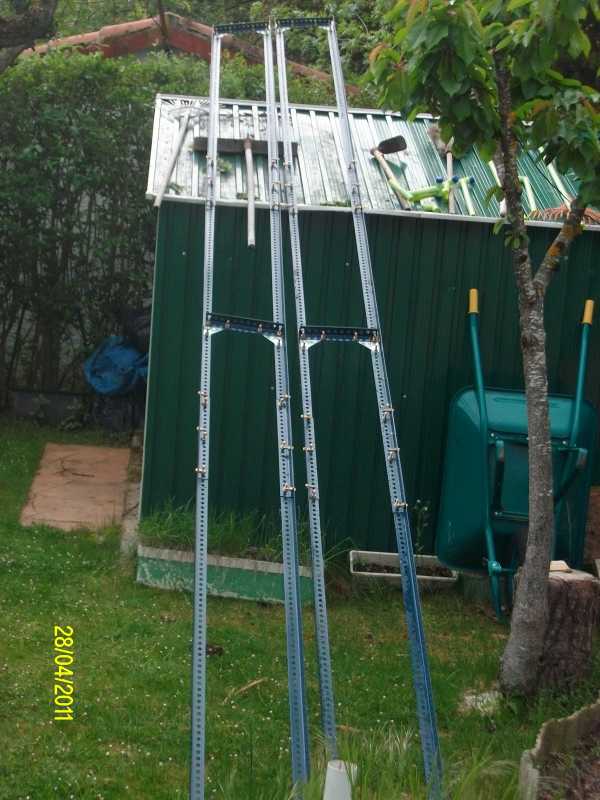

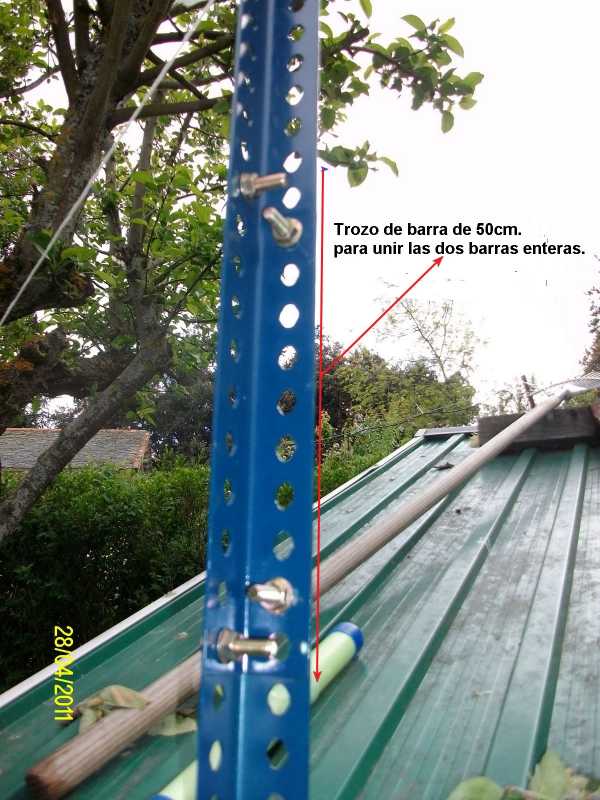

En esta foto indico como están unidas las barras.

Gracias.

Bueno al final si nadie me da otra idea, lo que haré sera montarla y cuando este terminada y antes de ponerla en pie,si compruebo que tiene mucha torsión. y hay posibilidad de que se caiga al suelo la desmontare y buscare otra alternativa.
