Torre 180 o 360?

Mi solución fue llevar un tramo de torre a un cerrajero y hacer las bases del rotor y del cojinete axial.

Aunque el ejemplo de Rafael, me parece el mejor, mas fuerte y seguro, hay info en la red de un tramo triangular que se agarra a los palos verticales.

http://tv95premier.com/

Los tramos punteros tienen agujeros para los diferentes modelos de rotor.  Buena calidad. Yo tengo la de 220 mm . Saludos.

Hola Enio....y compañia..

En mi caso puse  la de 360 de televes y NO lleva en su tramo puntero el soporte para alojamiento de rotor,en éste caso,llevarla a un herrero ,con la plantilla para diversos tipo de rotor (Ham y Yaesu..) y que me hicieran el alojamiento y sus agujeros,bien alineados,claro.

Para las de 220 y 180 de Televes,si hay(o había) punteras con alojamiento para rotor,ahora,los agujeros no estoy seguro de que se correspondan con los rotores habitueles....todo pasa por  un buen herrero...

De todas maneras existe una pletina que se adapta a los tramos punteros de éstas torretas,hay mercado en internet.

Un saludo y suerte para el colega...

Mitxel

Buenas tardes, yo hace cosa de par de meses compre en TV95premier una puntera de 220mm y dos tramos de 3 metros tambien de 220mm, al respeto de la puntera lleva lo que dice el amigo EA4ST varios agujeros para poner diferentes rotores.Saludos

en este enlace tienen torretas con puntera con alojamiento de rotor, yo prepare una  para mi con un rotor  yaesu G1000DXC

https://sonicolor.es/torretas-roscadas-220mm-puntera-rotor-3545.html

suerte con la elección

73 Paco  EA6QY

Publicado por: @ea6qy

en este enlace tienen torretas con puntera con alojamiento de rotor, yo prepare una  para mi con un rotor  yaesu G1000DXC

https://sonicolor.es/torretas-roscadas-220mm-puntera-rotor-3545.html

suerte con la elección

73 Paco  EA6QY

Sonicolor comercializa las TV95premier. Vamos que son la misma torreta, pero ojo, sale más barato comprando en Sonicolor que directamente a fábrica.

Muchas gracias a todos por la ayuda, ya tengo elementos de juicio para tomar la mejor decisión.

Publicado por: @ea2j

Un colega local planea colocar una torre de unos seis metros. He consultado Televés y no encuentro punteras con capacidad alojar un rotor tipo Yaesu G-1000. ¿Qué soluciones hay en la actualidad para una instalación de este tipo?, el objetivo es montar una Hexbeam y la alternativa sería un mástil de acero o aluminio.

Muchas gracias por la ayuda, Enio

Ya te han solucionado el tema de la torre con alojamiento para rotor.

Pero te pongo este Link para que le eches un ojo.

A mi juicio creo que no merece la pena gastar en un rotor y su cable, su torre especial etc, para poner la antena a 6-8  metros de altura. Los pequeñísimos beneficios no compensan el coste ni la estructura.

http://www.karinya.net/g3txq/hexbeam/height/

Martin, muy buena la observación, pero en principio tampoco es mala idea instalar una antena tipo Hexbeam en una torre de 2 tramos de 3m y una puntera de 1,5m, el ángulo de radiación a esa altura en las bandas de 10,12 y 15m va perfecta, que en 17 y 20m va un poco mas alto y perdemos algo de ganancia, no es el fin del mundo, segun se ve en las graficas de esa comparativa siempre será mejor que un dipolo de 1/2 onda a esa misma altura, y hay más diferencia aun, si el dipolo no se puede orientar y coincide que está de puntas a este....una antena vertical tampoco es mejor solución ya que las antenas verticales de 1/2 longitud de onda suelen tener la maxima radiación a unos 16° de elevation, superior a la que recomiendan en ese escrito que es de al menos 10° de elevación, y ya no hablemos de los 30° de angulo de maxima radiación que tiene una vertical de 1/4 de onda...... Por lo tanto una hexbeam a esa altura bien para DX en 10,12,15m y aceptable en 17,20m,en definitiva mejor que cualquier dipolo a la misma altura o antenas verticales de 1/2 o 1/4 de onda y tambien con la ventaja de la hexbeam ademas de esa pequeña ventaja en DX de recibir menos ruido al captar menos ruidos de menos direcciones y si estos son de una direción  distinta a nuestro corresponsal los atenuaría algo, un poco de todos los lados es lo que a veces puede marcar la diferencia entre hacer un contacto o no. Claro que es mejor que tuviese un tramo más....o dos, ya con 10,5,metros de altura, o 13,5m, ya puestos a hacer la instalación 1 tramo no supone mucho economicamente, pero puede que de mucho más el cante con respecto a los vecinos de comunidad..... 7,5m tampoco es tan mala altura para la banda de 20m, si hablariamos de la de 40m si que es bastante ridícula pero para la banda de 20m puede valer.

Tambien habría que tener en cuenta que si el tejado es mas bien estrecho daría la sensación de  que esta más alto respecto al suelo y mejoraria respecto a que la torre esté en un jardin que es a la altura que calculan esos programas...

73 y salud

Tienes razón Juankar,  pero es lo que dices, ya puestos ¿ qué  diferencia hay en poner 2 tramos de 3m o 4 tramos?

Pues creo que sólo la estética, el precio despreciable, y por la seguridad , bien arriostrada lo mismo, la diferencia es despreciable. Pagas todos los años a un antenista para que la revise y listo. Total, hoy en día uno no puede hacer la instalación.

Y ya metidos en harina, pues yo podría una quad de 2 elementos.

En fin, que me he ido de madre con la pregunta inicial. Lo siento.

Pd. Si quieres tengo 4 tramos de torre de 220 roscada  con puntera con alojamiento  para rotor y hasta cojinete para el mástil. Todo ello nunca lo llegue a instalar. Ya que al final puse un mástil telescópico.

Lo tengo cogiendo polvo , por si un día me da por poner otra torre, pero me da que nunca la pondré.

Hola Martín, muy interesante el enlace hacia la página de Karinya en la que se modela la altura. A pesar de que es una web que he visitado muchas veces no había llegado a estos modelos. Con estos datos se pueden tomar decisiones sobre alturas sabiendo lo que se gana y se pierde.

El problema principal, casi siempre, no es de torre, la altura está condicionada por otros factores, principalmente el emplazamiento. Cuando te planteas instalar un mástil o una torre, el primer problema a resolver es el anclaje del mástil y el según y quizá más importante es el anclaje de las riostras. También está el impacto visual y con visión de futuro el mantenimiento ya que no es lo mismo tener una antena en tu terraza o en tu jardín que depender de terceros para acceder a un condominio.

El escenario de este proyecto es el techo de la caja de la escalera comunal, un rectángulo de 4 metros de lado. Colocando la antena en el centro, se puede arriostrar a 6m de altura con un ángulo de 25,1º y a 7,5m el ángulo será de 20,47º, con estos ángulos es necesario reforzar muchos los anclajes.

Efectivamente, poner 2 tramos más supone más peso y la base de hormigón debe soportarlo.

Pero, y me repito como el ajo, lo más alto que puedas poner y pagar.

Espero que el sitio y la estructura se lo permita.

Saludos

Publicado por: @ea2aw

Tienes razón Juankar,  pero es lo que dices, ya puestos ¿ qué  diferencia hay en poner 2 tramos de 3m o 4 tramos?

Pues creo que sólo la estética, el precio despreciable, y por la seguridad , bien arriostrada lo mismo, la diferencia es despreciable. Pagas todos los años a un antenista para que la revise y listo. Total, hoy en día uno no puede hacer la instalación.

Y ya metidos en harina, pues yo podría una quad de 2 elementos.

En fin, que me he ido de madre con la pregunta inicial. Lo siento.



Pd. Si quieres tengo 4 tramos de torre de 220 roscada  con puntera con alojamiento  para rotor y hasta cojinete para el mástil. Todo ello nunca lo llegue a instalar. Ya que al final puse un mástil telescópico.

Lo tengo cogiendo polvo , por si un día me da por poner otra torre, pero me da que nunca la pondré.





Martin, si me estas dando la razón, yo tambien pondria una torre de 4 tramos y una cubica de 2 elementos, pero si ni economicamente o esteticamente no puedo, entonces instalaré algo más basico y que funciona más que decentemente hasta la banda de 20m, que ya para 40 y 80 es muy poca altura, pues me tendré que conformar en esas bandas con un dipolo de hilo calientanubes para QSO locales.

El aumento de peso de la estructura tampoco es nada importante de una torre de 2 a una de 4 tramos, y teniendo en cuenta que la de 2 tramo la hemos puesto sobre alguna viga de carga del edificio, si no mejor olvidarnos de montar cualquier tipo de torre, tendremos que instalar una antena vertical o un mástil de unos 6m como mucho con dipolos de hilo y con al menos 1 plano de vientos.

No tiene que haber mucha diferencia en mano de obra de instalar 2 o instalar  3 tramos, tampoco necesitan tanto mantenimiento una torre con que cada 4 o 5 años se de vuelta un tecnico a visualizar como está ya vale, va ha invertir más tiempo en subir y bajar del tejado que lo que va a estar allí, los vientos te van a durar 25 o 30 años tranquilamente, y su cambio tampoco es muy costoso.si nos parece cara la instalación de una torre como he comentado se tienen la opción de la vertical, aunque algunas tampoco son muy baratas y suelen dar algunos problemas, la mejor opción el mástil de 6m y dipolos de hilo, todo más barato y fiable.....bueno la opción que dices que tienes de  mástil telescopico tampoco es nada barata comparado con una torre, y mecanicamente dará más problemas que esta.

73 y salud.

Estoy buscando la torre y he vuelto a releer el post. La principal limitación para elevar una antena direccional es el ángulo de las riostras, es este caso, la distancia mínima de un orden de tres riostras es de 1,95m con lo que la torre solo puede soportarse a 4m de altura. Por lo menos es lo que dice el montador de antenas. En este caso estoy buscando un cuerpo de 3m y una puntera de 1,5m a ésto le pondría un mástil de acero de 40mm de 2m con un voladizo aproximado de 1,5m, con lo que la antena de 20m se elevaría a 7. No es lo ideal es lo que hay.

Creo que en este caso bastaría cona televés 180, ?Alguien conoce un distribuido en el norte?

De sobra con la de 180.

Puedes descargar las características y como instalarlas en su web.

Viste el que la vendía usada?

De todos modos hace años que no se fabrica la puntera con alojamiento para rotor en 180.

Gracias Martín, hemos estado echado un vistazo a la instalación actual y con una placa de acero de 30x30cm recibida por 4

tacos químicos de 12M puede soportar una torre de 220, no hemos tomado una decisión porque queda todavía un largo camino que recorrer, la memoria y ver el impacto en los vecinos. Probablemente compraremos una torre de 220, el instalador ve viable una de 4m, es decir un cuerpo de 3 más una puntera de 1,5m arriostrada a 4m. de altura.

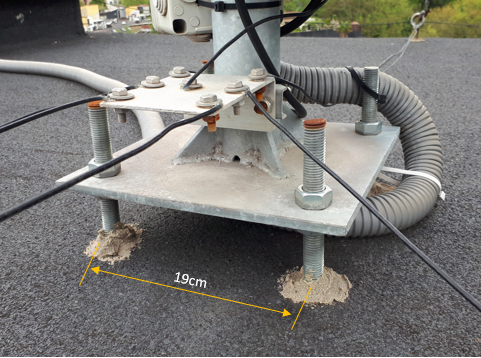

En la imagen la placa que soporta actualmente un mástil Spiderbeam de 10m de altura el primer mástil de acero sujeta la Spiderbeam y el brazo una colineal de 144 MHz

El trabajo de adaptación de los soportes de las riostras y rotor en última instancia se la dejaremos al herrero y tengo que hacer los cálculos de esfuerzo sobre el voladizo para ver la máxima altura que podemos alcanzar con un tubo de acero de 40mm de diámetro (2mm de pared). El objetivo sería alcanzar 4,5 con la torre, elevar 1,5m al menos con el tubo, entonces la antena de 20m quedaría a 6 de altura, no el es el ideal pero es aceptable.

¿Alguna idea?, muchas gracias

Sólo una cosa, las torres de 220 sí  tienen puntera con alojamiento para rotor, de modo que eso que te ahorras del herrero.

A ver si tienes suerte y puedes poner algo para que al menos la antena quede a 10 metros.

Si quieres un tramo y la puntera para probar antes de comprarlos nuevos me dices y te los dejo. O si los quieres para que el herrero te haga el soporte base.
