Toma de tierra, duda

Hola a todos. Paco, ¿me puedes pasar a mi tambien el manual ese de puesta a tierra?; ea4fsd@gmail.com
Gracias por adelantado.

Saludos.
Javier
EA4FSD

Gracias Paco.

Recibido en mi email 100 %
Contiene información que interesa leer y conocer.

A EA5RD:

Hola,

A mi juicio y con la informacion que tengo y experiencia en el tema,tu cable negro que tienes puesto,para descarga de estaticas puede ser suficiente ,ahora en caso de impacto se va fundir como un fusible,mira el tipo de cable de cobre que se monta en las torres de telefonia o otras tienen por lo minimo 12mm de diametro de cobre multifilar.
La piqueta debe ser solo para eso ,no poner otra conexiones.
En una instalacion de casa,hay o deberia aber ,una toma de tierra para la casa,otra indepediente para la estacion, y otra para las antenas y torreta.

Entre la punta de la torreta y la tierra, debe aber una resistencia minima,por eso el cable gordo de cobre.

saludos.

Paco, no lo he recibido el manual, por favor mándamelo a ed6xd@wanadoo.es

Muchas gracias otra vez.

Guillermo. EA6-xD

hola Paco,me puedes mandar el manual ea3hjt@ure.es

gracias

Bueno creo que se lo he enviado a todo el mundo, alguno no tengo el correo y en el perfil de ure tampoco esta, si se pide algo poner a donde hay que enviarlo

saludos

Paco

EA3KP escribió:

A EA5RD:

Hola,

A mi juicio y con la informacion que tengo y experiencia en el tema,tu cable negro que tienes puesto,para descarga de estaticas puede ser suficiente ,ahora en caso de impacto se va fundir como un fusible,mira el tipo de cable de cobre que se monta en las torres de telefonia o otras tienen por lo minimo 12mm de diametro de cobre multifilar.
La piqueta debe ser solo para eso ,no poner otra conexiones.
En una instalacion de casa,hay o deberia aber ,una toma de tierra para la casa,otra indepediente para la estacion, y otra para las antenas y torreta.

Entre la punta de la torreta y la tierra, debe aber una resistencia minima,por eso el cable gordo de cobre.

saludos.

Bueno ese cable y con la informacion que tengo ahora; (jod...r estoy haciendo un master en tomas de tierra) es completamente insuficiente y ademas no es legal desde el punto de vista de teleco, pero en el momento del montaje solo disponiamos de ese cable, y es el que se puso pero ya esta preparado para cambiar por uno de color amarillo/verde de 6mm de seccion, yo basicamente ponia la foto a la peticion de un compañero que decia que como se ponia puesto que no parecia tenerlo claro.

saludos
paco

EA5RD escribió:

Tengo un manual completisimo de una empresa que ofrece una buenisima informacion sobre como hacer y poner a tierra ya no solo la antena sino toda tu casa.
si a alguien le interesa se lo puedo pasar, no creo que sea correcto ponerlo por aqui puesto que es de una empresa privada y ademas de no tener autorizacion para su publicacion no se si tendriamos problemas de Copyright.

Saludos
Paco

Hola tocayo te paso mi correo.

triodo4@gmail.com

Saludos

Francisco Sena
EA7JGZ

EA5RD escribió:

EA3KP escribió:

A EA5RD:

Hola,

A mi juicio y con la informacion que tengo y experiencia en el tema,tu cable negro que tienes puesto,para descarga de estaticas puede ser suficiente ,ahora en caso de impacto se va fundir como un fusible,mira el tipo de cable de cobre que se monta en las torres de telefonia o otras tienen por lo minimo 12mm de diametro de cobre multifilar.
La piqueta debe ser solo para eso ,no poner otra conexiones.
En una instalacion de casa,hay o deberia aber ,una toma de tierra para la casa,otra indepediente para la estacion, y otra para las antenas y torreta.

Entre la punta de la torreta y la tierra, debe aber una resistencia minima,por eso el cable gordo de cobre.

saludos.

Bueno ese cable y con la informacion que tengo ahora; (jod...r estoy haciendo un master en tomas de tierra) es completamente insuficiente y ademas no es legal desde el punto de vista de teleco, pero en el momento del montaje solo disponiamos de ese cable, y es el que se puso pero ya esta preparado para cambiar por uno de color amarillo/verde de 6mm de seccion, yo basicamente ponia la foto a la peticion de un compañero que decia que como se ponia puesto que no parecia tenerlo claro.

saludos
paco

Aunque lo cambies por uno de 6 mm², creo que sigue siendo insuficiente. Si no recuerdo mal, el mínimo exigible es de 25 mm² según teleco (y eso para una antena de televisión que, en teoría, no genera ningún tipo de ionización).

A otros compañeros, por favor, evitad indicar diámetros de los cables dado que es un dato que sirva como una buena referencia, sino la sección en mm² que es cómo se referencian en realidad y lo que determina la corriente máxima que soportan.

Las medidas de los diámetros, no son demasiado indicativas ya que un mismo diámetro tendrá una sección efectiva diferente según se trate de cable rígido, o multi-hilo y la sección de cada uno de los multi-hilo. Y encima, varía de un fabricante a otro, poco, pero varía.

Saludos.

Hola, aqui teneis un enlace que aclara algunas cosas:
http://www.ea1uro.com/ea1gx/instalacion/
y tambien este enlace es interesante:
http://www.rayos.info/
73-Manu-EA3GFA

Hola,

Cable de 6mm es mejor pero si puedes poner de mas secion seria mejor.

Aprovecho de solicitarte tambien ese manual, ya tendremos aclarado este tema .

un saludo.

Mi correo,aqui abajo.

Hola, Paco
Cuando tengas un momentillo podrías enviarme la info de tierra al correo de ure. Gracias de antemano.
Juanjo EA3SE (ea3se@ure.es)

enviados los manuales solicitados, si alguien no lo recibe es posible que sea por que tiene mucho peso (8,7 megas) intentariamos ponerselo en una web para que lo descargue o enviarle los enlaces para descargarlos directamente.

saludos

Paco

Te recomiendo que contactes con un experto , de todas formas el el proyecto de intacion deben de calcularse los puntos segun sea el caso ,que basicamente lo ideal es:

una piqueta en cada una de las esquinas de la casa juntarlas todas haciendo un anillo y así por una parte descargar la casa y por otra proteger lo que te venga del terreno por superficie.
De igual forma a la torre se le tiene que hacer un anillo , y se podrían llegar a juntar ambos anillos para no tener diferencias ,eso si la impedancia debe ser de 10 ohm max ,si no se llega a esa cifra es ineficaz,y obviamente mejor nada que un llamarayos.los coaxiales podrían ir con descargadores si bien dependerá del rayo,si te da de lleno la cosa no va a servir de mucho pero para los seguros si es necesario q amenos se monte con estos valores y que lo certifiquen.cable siempre desnudo y las secciones mas gruesas en los anillos y barras que en las uniones a cada una de los pilares de la casa, según el tipo de acero deberás de usar una toma u otra para que no tenga corrientes galvánicas que al final darán problemas.Es solo una opinión más pero lo mejor es q un instalador de asesore.
un salufo

Legislacion actua tomas de tierral: http://www.f2i2.net/legislacionseguridadindustrial/rebt_itcs.aspx, ITC-BT-018.
Y en la norma UNE 21186:2011 lo relativo a pararrayos.
Saludos.
Rafa. EA5TV

EA7IN escribió:

Buenas amigos. Abro el hilo porque repasando el foro no encuentro la respuesta (no doy con ella).
El caso es que estoy haciendo una instalacion nueva, voy a cambiar varias antenas y aprovecho para poner en la puerta de casa una pica de 1,5 metros al menos, y subir un cable de toma de tierra arriba, a las antenas. Pero mi duda es: donde lo conecto?
Tiene que ir conectado a la torreta, o a la malla de los coaxiales? Porque si es asi vaya follon... El caso es que no se donde conectar el cable de la toma de tierra cuando lo tenga arriba...

esperando vuestra respuesta, un cordial saludo y muchas gracias anticipadas.

Si utilizas torreta como soporte de las antenas, a la torreta. Si utilizas mástil como soporte de las antenas, al mástil.
Creo que antíguamente Teleco en su cuestionario de preguntas a la hora de presentar la memoria de antenas, preguntaba claramente si las antenas (soporte) estaban conectadas a la toma de tierra del edificio, supongo que lo preguntaba por algún motivo.
Hay quienes opinan que es mejor poner tomas de tierra para cada cosa independientes y otros que sean todas unidas. Cuidado con las diferentes empresas de distribución de energía eléctrica en nuestras viviendas, Fenosa, Endesa, Hiberdrola, etc.,las hay que utilizan el neutro a tierra y otras el neutro es aislado, supongo que puede tener consecuencias diferentes entre unos casos y otros. Supongo que dependiendo de la instaalción, a veces pueda haber diferencias de pontencial entre tierras diferentes.
Particularmente soy partidario de unir todas las tierras en una arqueta de equipotencial, electrodos de tierra, torreta, vivienda y equipos radio.

Saludos,
Manuel .

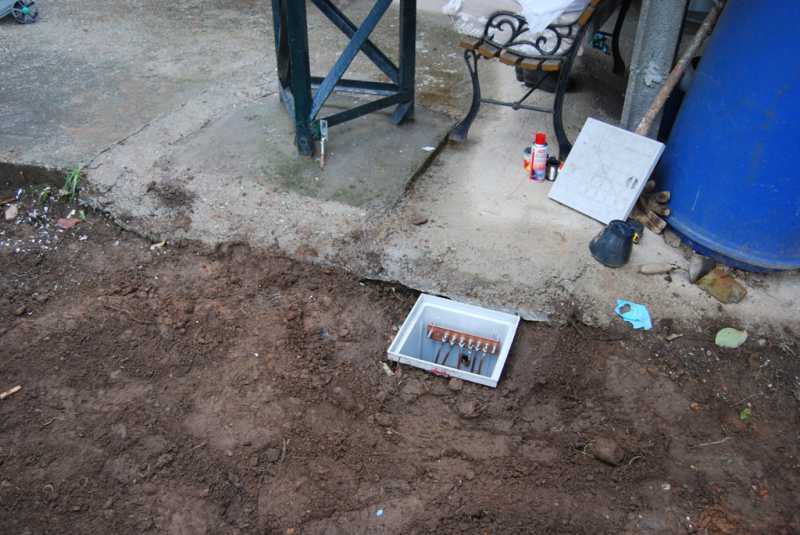

Hola, se me había olvidado que el resultado de los diferentes electrodos instalados y unidos, medido en la unión equipotencial ha sido de 4,2 a 5,4 ohmios.
73,
Manuel.

Paco, no ha llegado nada al buzón de la URE.
Te envío allí a tu correo otra dirección.
Gracias de nuevo.
JuanJo

Hola Paco, serias tan amable de hacermelo llegar ? eb3dgz@gmail.com.

Gracias anticipadas.

Juan Carlos.

Manuel EA1EYW, no está nada mal la tierra que tierra que has logrado. Por el número de conexiones de tienes en el punto de puesta a tierra, me imagino que tienes 2 ramales de piquetas, la puesta a tierra de la torreta, vivienda, equipos TRX- cuarto de chispas y... me sobra una... ¿antigua red de tierras?. No estaría de más marcarlos o hacerse con un esquema, que después pasa el tiempo y no sabemos qué es qué (a mí es al primero que le pasa).

EA1EYW escribió:

Hay quienes opinan que es mejor poner tomas de tierra para cada cosa independientes y otros que sean todas unidas.

Tierras independientes o no. Veamos lo que dice el punto 10 de la ITC-BT-18 del REBT-2002. Se considerará independiente una toma de tierra respecto a otra, cuando una de las tomas de tierra no alcance, respecto a un punto de potencial cero, una tensión superior a 50 V cuando por la otra circula la máxima corriente de defecto a tierra prevista. Es decir, que la mera falta de interconexión física, no es suficiente para considerar que las tierras son independientes. Ojo otra vez. Esto es desde el punto de vista del Reglamento Electrotécnico para baja tensión (tensiones entre fase-neutro de 230V y entre fases de 400V, a una frecuencia de 50 Hz). En cualquier caso, el peligro se genera cuando creemos que tenemos dos tierras independientes cuando no lo son. Si las unimos, estamos reduciendo la resistencia a tierra (dos resistencias en paralelo).

Por cierto, y ya que estoy hablando del REBT, algo a tener en cuenta: la ITC-BT-05 considera defecto grave:

- Falta de conexiones equipotenciales,...
- ...
- Valores elevados de resistencia de tierra en relación con las medidas de seguridad adoptadas.
- Defectos en la conexión de los conductores de protección a las masas...

Así que, mejor dejar asesorarnos por un buen profesional. Ahora falta encontrarlo, pero para asegurarnos, siempre ha de exigirse al profesional eléctrico el preceptivo Carnet de Instalador Autorizado, y aunque parezca una chorrada o un gasto extra, Certificado de la Instalación. Si ocurre algo, que el marrón se lo coma el profesional, no nosotros.

EA1EYW escribió:

Cuidado con las diferentes empresas de distribución de energía eléctrica en nuestras viviendas, Fenosa, Endesa, Hiberdrola, etc.,las hay que utilizan el neutro a tierra y otras el neutro es aislado, supongo que puede tener consecuencias diferentes entre unos casos y otros. Supongo que dependiendo de la instaalción, a veces pueda haber diferencias de pontencial entre tierras diferentes.

En España REGLAMENTARIAMENTE se establece que el sistema de distribución público tendrá el esquema de distribución TT, es decir el neutro está conectado a tierra en el principio de la línea (centro de transformación), y las masas conectadas directamente a tierra (en cada punto de suministro, ya que se busca el menor recorrido posible).

Sólo en instalaciones privadas, se permite tener el neutro "aislado", aunque más que aislado, está conectado a tierra a través de una gran impedancia, lo que el REBT 2002 llama esquema IT. Este esquema se utiliza en los quirófanos y en empresas que requieran un alto nivel de seguridad eléctrico (refinerías de petróleo por ejemplo).

Ahora, y hablando ya del esquema de distribución TT. El Reglamento exige que se ponga a tierra el neutro en el origen. Las distribuidoras, están exigiendo (por lo menos en Valencia, Iberdrola), que se instale un "refuerzo de neutro" en todas las CGP (Cajas Generales de Protección) de las redes subterráneas (una piqueta a tierra). Se trata de una medida de seguridad para evitar que, ante la interrupción del neutro por avería o manipulación, desde el punto de vista del cliente pueda verse hasta los 400 V en la instalación, y por ende, la cascada de averías que sufrirían los equipos conectados a ella. Este refuerzo de neutro, no puede considerarse un punto de puesta a tierra.

EA1EYW escribió:

Particularmente soy partidario de unir todas las tierras en una arqueta de equipotencial, electrodos de tierra, torreta, vivienda y equipos radio.

Saludos,
Manuel .

Creo que yo también :laugh: :laugh: :laugh: :laugh:

Saludos.
Jacinto.
