Todo Flex y SmartSDR

Hola Salvador y compañía; en primer lugar, enhorabuena por la iniciativa del tema y en segundo lugar, comentaros que soy el feliz usuario de un Flex 5000A+ATU+FlexControl y por fin después de más de un año, el feliz poseedor de un ampli Expert 1.3 FA.
Te estaría sumamente agradecido si me orientases lo más gráficamente posible en la confección del cable para la conexión CAT entre el Flex 5000A y el Expert 1.3 FA y si en el mismo es necesario el puente RTS - CTS en el conector del Flex.
Una vez conseguido este hito ya sería hora de comenzar a configurar el Expert, sobre todo la tabla de potencias de excitación y los puertos de antena, tal como me explicó Nacho, EA4SC, de Proyecto4, quien me refirió atí, ya que no quiero estrenarlo hasta que esté completamente configurado y automatizado.
Muchas gracias de antemano.

Estimado,

Enhorabuena por el Expert 1.3k, por lo que leo un tremendo ampli. Yo tengo el 1k, que por lo visto utiliza un sistema distinto al 1.3k para la comunicación CAT. Creo que se asemeja más al del 2k. Tampoco he usado el Flex 5000. Lo único que puedo decirte es que pongas el CAT del Expert en radio tipo Flex y que hagas la conexión como indica el manual del Expert. Yo lo hice así para el Flex 1500 y el Expert 1k y funciona muy bien.

Respecto a las tablas de potencia.... existe un programa llamado DDUtil que es el que yo uso, para definir la potencia por banda para el ampli. Por lo que leo el uso de ALC es una metodología antigua y poco recomendable para utilizar hoy en día. Lo ideal es definir una potencia de salida que te de buen rendimiento. En el caso del Expert 1k son unos 20w. Para el 1.3k leo que son menos.

Yo pediría tanto al fabricante como al distribuidor ayuda con este tema, es un equipo muy caro como para andar cacharreando no vayas a hacer algo que te haga perder la garantía. la información para el conexionado del ampli a una radio debería venir en el manual del equipo, incluso yo pediría que me dieran de fábrica un cable de conexión para mi transceptor.

Suerte.

Hola Salva,

una preguntilla, ¿qué potencia te da el ampli con los 5 W de excitación del Flex1500?

Hola Salvador y gracias por tu atenta respuesta. Tienes toda la razón y ese es el camino que me proponía seguir si no recibía respuestas en el foro que me permitiesen acciones inmediatas. Ya que dispongo del pin out del Expert y la duda está en el Flex, acudir al distribuidor donde lo adquirí. No obstante y para ir adquiriendo culturilla, ¿conectaste el cable CAT desde el puerto FLEXWIRE del Flex 1500 al puerto CAT (IN1) del Expert?

Sobre el DDUTIL en cuanto a la potencia de excitación, comentarte que no lo conozco, pero ya adjuntaré un método descrito por Gianfranco a un colega de USA sobre el asunto.

Unos 300w en 40m.

Si, yo saqué del conector de Flex 1500 directo al Expert 1k. También puedes usar un puerto virtual y usar el ddutil y luego un usb a puerto serie del Expert. Aunque creo que el Expert nuevo usa puerto usb, por eso lo que te comentaba de contactar al fabricante.

Hay un grupo del Expert en Yahoo.

EA2OK escribió:

Gracias Salvador, seguiré meditando....
Me cuesta dar el salto al SDR, me da miedo que la tecnología evolucione rápido y en 2 o 3 años el 6300 se haya quedado desfasado, y no es precisamente barato.

Hola tocayo, cuando en 2013 me planteé sustituir el TS-570D y me propusieron la adquisición de un FLEX 5000A tras exponerme las bondades de los SDR frente a los equipos tradicionales, estaba acongojado por aquello de la edad, el soft, los codecs, los VAC, los puertos virtuales y no disponer de botones, ¡todo nuevo para mí! pero puedo decir públicamente que tras el lógico periodo de aprendizaje, lo considero como una de las decisiones más acertadas de las que he tomado.

Espero que el Flex 5000A no sea mi último equipo, pero aunque se congele el desarrollo del PowerSDR y haya aparecido la serie 6000, pienso que me queda equipo para rato con unas prestaciones contrastadas para mi actividad de diplomas, concursos y DX, más aún ahora que tendré el apoyo de un A.L.

Animo y que la decisión que tomes sea la mejor para tí.

Cierto Salvador, el Expert 2.0 y el 1.3 usan puerto USB.

Te comentaba lo de la conexión CAT de tu Flex 1500, porque el Flex 5000A también tiene el puerto FlexWire. Consultaré en los manuales si el pin out es el mismo para ambos y en caso afirmativo adjuntaré el esquema del conector del Expert 1.3 para conexión con Flex, según el manual.

Gracias también por lo del grupo del Expert en Yahoo.

Pues entonces yo usaría vsp para puerto com virtual y el DDUtil 3.2 para cambiar bandas en el Expert 1.3k y montar el auto drive para la tabla de potencia también con el ddutil. Si los de Expert o P4 no dan con la tecla me avisas y me puedo conectar a tu pc via TeamViewer.

Estimado Salvador, te agradezco enormente tu implicación en mi caso. Un compañero de trabajo me dijo en cierta ocasión que para comerse un elefante, antes que nada, hay que trocearlo. Y en mi caso y con el pavor que siento por los temas nuevos que hoy en día desconozco, prefiero ir paso a paso, ya que muchos de vosotros sois unos máquinas y yo no paso de cafetera de aluminio, jeje.

He consultado los manuales de usuario tanto del Flex 1500 como del Flex 5000A y puedo asegurarte que el pin out del puerto "FlexWire (DB9)" de ambos es idéntico, así como el pin out del puerto CAT (DB15) de los Expert 1.0K y 1.3K, con lo cual, el cable que tú utilizas, sería también el adecuado para mí. Al no estar en casa no tengo acceso a todos los documentos para adjuntarte los gráficos de los conectores, pero te agradecería me dijeses a que pins corresponden en el conector FlexWire (DB9) los nº1 (RX 232), nº2 (TX 232) y nº4 (GND) del puerto CAT (DB15) del Expert.

Una vez sorteado el puente de la comunicación por CAT entre ambos equipos y para el tema de la gestión de la potencia de excitación para los Expert 1.3 y 2.0K, adjuntaré un email de Gianfranco, I0ZY de SPE, a un colega de USA ampliando la información descrita en el manual del usuario, método que pienso seguir cuando llegue el momento.

Como es habitual, muchas gracias de antemano.

Hola buenas tardes.
He observado que en ocasiones, sobre todo en digitales (JT65, ROS...), el equipo un Flex 5000A cuando está en modo Tx llega a alcanzar temperaturas de funcionamiento de 49 e incluso 52ºC.
Mi pregunta es: ¿dicha temperatura es excesiva o es su condición normal de funcionamiento en periodos prolongados de Tx?.

Muchas gracias y un saludo.
Rafa

Hola Rafa. Esa temperatura me parece muy razonable. Hasta diría que un poco baja. La operación en recepción de mi 6700 es de 38º C con la sala a una temperatura de unos 27º. El amplificador, en reposo se mantiene en 32º. Cuando me pongo a operar suelo mantener una temperatura entre 42 y 52º dependiendo de modo. Fonía menos y digitales más.

La información oficial de FlexRadio dice:

[img] [/img]

Hasta 69ºC Todo BIEN
De 70º a 79º Límite superior de operación. BIEN
De 80º a 89º Superado el límite superior, tomar medidas correctivas, reducir potencia o pausas más largas entre transmisiones.
Más de 90º No operar a estas temperaturas que pueden provocar problemas en los finales.

Estimados colegas,

Aunque voy a seguir poniendo cosas por aquí de vez en cuando, he decidido llevarme los artículos sobre la operación de los Flex a un blog personal público. De esta manera puedo mantener un catálogo de sugerencias para estos equipos y puedo editar los temas cuando haya cambios.

En el modelo de foro se queda mucha información en comentarios anteriores y muy poca gente se toma el tiempo de leer la cantidad de páginas de información.

El blog está aquí www.ea4gli.com

EA4GLI escribió:

Hola Rafa. Esa temperatura me parece muy razonable. Hasta diría que un poco baja. La operación en recepción de mi 6700 es de 38º C con la sala a una temperatura de unos 27º. El amplificador, en reposo se mantiene en 32º. Cuando me pongo a operar suelo mantener una temperatura entre 42 y 52º dependiendo de modo. Fonía menos y digitales más.

La información oficial de FlexRadio dice:

[img] [/img]

Hasta 69ºC Todo BIEN
De 70º a 79º Límite superior de operación. BIEN
De 80º a 89º Superado el límite superior, tomar medidas correctivas, reducir potencia o pausas más largas entre transmisiones.
Más de 90º No operar a estas temperaturas que pueden provocar problemas en los finales.

Salva, gracias por la información pensé que era una temperatura un poco alta.

Saludos

Me ha gustado mucho la lectura de los comentarios que haceis, y espero poder
seguir ir conociendo como funciona el Flex 6000 y el SmartSDR y llegar a poder
participar más activamente en este hilo.-

Saludos y gracias a todos los que participais de EA7BCK, Antonio.

Hola Antonio, bienvenido al foro.

Hace unas semana Flex Radio publicó la versión 1.6 del SmartSDR para los Flex de la serie 6000. También nos informó que el Maestro se va a retrasar y las primeras unidades para el público no estarán disponibles hasta el segundo trimestre del 2016. :angry:

La nueva versión trae una larga lista de mejoras y también algún problema, principalmente un error en las memorias del acoplador de antena, no las mantiene. Nos informan que ese error lo van a corregir con un parche a la versión 1.6 que debería estar disponible muy pronto.

La versión que ha publicado Flex Radio es la 1.6.17 y destaca principalmente por una completa modificación de los programas CAT y DAX del SmartSDR.

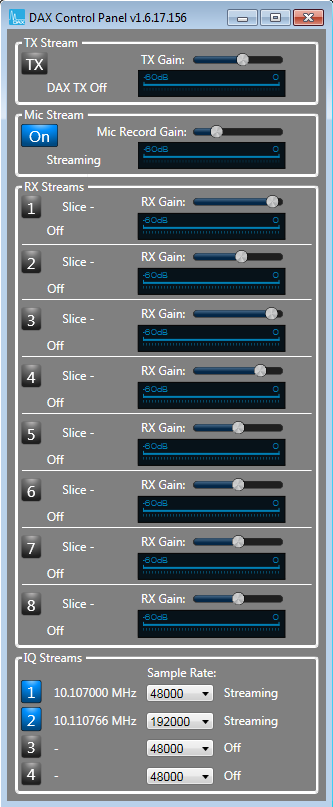

SmartSDR DAX, es el intercambiador de sonido e IQ de los Flex. En las generaciones anteriores (1500, 3000, 5000) se utilizaban "cables de audio virtuales" que podías crear con software ajeno a Flex. DAX, incluido en el paquete de instalación del software SmartSDR, simplifica este proceso y nos permite controlar el volumen de cada Corte/VFO (Slice), el ancho de los canales IQ, el volumen de la entrada digital de cada corte, el volumen de salida y el del MIC de la emisora al PC.

[img] [/img]

Estos 2 últimos son una novedad, ya que ahora solo hay un canal único de TX, cosa mucho más lógica (antes había uno por slice) y tenemos la opción de canalizar el sonido del micro conectado a la emisora directamente como una de las señales de audio digital en el PC. Podemos grabar nuestro propio audio, tal y como lo ecualizamos en el Flex para luego usarlo en un llamador.

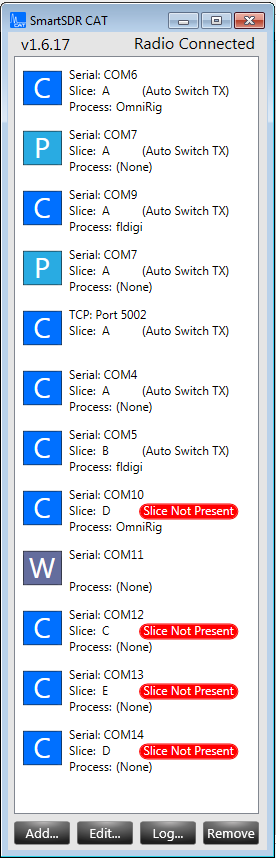

SmartSDR CAT es la otra aplicación que ha sufrido el cambio más importante.

[img] [/img]

Los puertos CAT que genera SmartSDR CAT son puertos COM virtuales, pero además genera puertos OTRSP, PTT y WINKEYER. Y los puertos pueden ser también puertos TCP en vez de COM. Con el tiempo los programas de radio irán dejando atrás el obsoleto modelo de conexión vía puertos COM para por fin usar los puertos TCP. DX Lab Suite, DDUtil y otros ya usan TCP en vez de COM. La principal ventaja radica en que un puerto TCP lo podemos utilizar en cualquier sitio siempre que estemos conectados a una red y al internet.

Cuando creamos un puerto virtual ahora podemos elegir, si es COM o TCP, el número del puerto o en el caso de TCP el puerto 1024-65535 (En principio creo que Flex no nos pone límite en los puertos TCP/IP pero seguramente sea conveniente usar a partir de los registrado del 1024 en adelante, y casi mejor de los dinámicos o privados, a partir del 49152). Por defecto, si eliges crear un puerto TCP Flex parte del puerto 60000.

Los puertos OTRSP tienen que ver con la operación SO2R. Son puertos Open Two Radio Switching Protocol Protocolo Abierto de Conmutación de Dos Emisoras.

El puerto PTT es un puerto de conmutación a TX de la emisora.

Y por último puerto WinKeyer. Este es muy interesante ya que es una emulación de un Keyer para poder mandar Morse directamente al Flex desde un programa como puede ser el logger de concursos N1MM.

Posiblemente la parte más interesante del nuevo SmartSDR CAT, es que también puedes elegir sobre qué corte (receptor) en particular actúa cada puerto. El Flex 6700 tiene 8 cortes (piensa VFO en una emisora convencional) y cada uno de ellos desde el A al H puede estar asignado a un programa en particular. Y podemos elegir si cada uno de esos puertos es a su vez un puerto conmutable a transmisión o no.

La gran mayoría de los programas que se conectan con nuestras emisoras, vía CAT, solo tienen en cuenta la existencia de un VFO-A y un VFO-B (algunos ni eso, ej. OPERA). En el caso del 6300 esto es aceptable, pero con el 6500 y el 6700 que tienen 4 y 8 VFOs respectivamente no hay manera de hacerles entender a estos programas que trabajen sobre ese VFO-C, VFO-D....VFO-n, en particular.

Con el nuevo CAT podemos especificar que el puerto COM5 es el CAT del VFO-A y el COM7 el CAT del VFO-E. De esta forma podemos tener 8 programas FLDIGI ejecutándose simultáneamente y cada uno trabajando sobre un CAT por cada VFO con su correspondiente AUDIO digital.

Todo esto sin tener ni un solo cable que crear o instalar. Todo se comunica entre el Flex y el PC vía cable ethernet (o WiFi) en tu LAN.

En este video (son 30mins y en inglés) podemos ver todo lo que se puede llegar a hacer con esta nueva versión de SmartSDR.

Hola,

Esas mejoras en los puertos COM/TCP y el audio son estupendas. Ahorran mucho tiempo y problemas.

Gracias

73, Máximo - EA1DDO

También tiene sus problemas. Hay que ser crítico para conseguir mejoras.
La principal es que falta un puerto CAT que en vez de ser específico para un VFO (Slice en jerga Flex) sea el CAT para el VFO activo.

El problema aquí está ligado a que la mayoría de los programas de log están un poco anticuados. Tal vez por culpa de las emisoras que siguen empeñadas en que usemos RS232, un protocolo lento y que tiene como principal obstáculo, que es una conexión que no se puede compartir.... pero volviendo al problema.

Cuando hago un contacto con el VFO-D, mi programa de log (ahora uso Log4OM, aunque me sigue gustando HRD) sigue mostrando la frecuencia del VFO-A, que es el asociado al puerto COM con el que se conecta el log con la emisora.

Los VFO en SmartSDR tienen 4 posibles estados, Activo-Inactivo, TX-No TX. Activo, que puedes ver la línea de la frecuencia en Amarillo, significa que es el VFO que estás manejando, es el que mueves, sobre el que haces cambios. Si le seleccionamos el botón TX es también el VFO que transmite. Pero podemos mover otro VFO, por ejemplo el VFO-B y este pasa a ser el Activo aunque el VFO-A se mantiene como VFO para TX.

Una solución elegante es que podamos crear un puerto COM virtual para CAT atado al VFO Activo.

El otro problema, y vuelvo a repetir, es un problema de los programas de Log, es que el VFO-B es un comando CAT y con este nuevo diseño, el VFO-B es un COM distinto. Algunos logs aceptan esta circunstancia si son programas de LOG que están listos para operar en So2R.

Supongo que poco a poco irán actualizando los programas.
Y por otro lado, supongo que habrá o saldrá, alguno específico para los Flex con multi-VFO.

73, Máximo

Dado que me siguen llegando muchas consultas por privado he decido hacer unos videos que muestran el manejo del programa SmartSDR de Flexradio. Espero que sean de utilidad para los que estáis empezando y tal vez gusten a los que no han tenido la ocasión de utilizar estos equipos en persona.

Cada video es de una hora. Para el primero no elegí bien la resolución (768 en vez de 720) pero creo que se ve lo suficiente para aprender el manejo básico.

El segundo trata del manejo de DAX, CAT, Digitales, FDX, Emulación WinKeyer, etc...

Las series 1500 y 5000 ¿Estan ya totalmente cerradas o tienen alguna actualizacion de software y su unico problema está que necesitan un buen PC para moverlo?

Lo digo porque empiezan a aparecer algunos en el mercado de segunda mano a precios asequibles al bolsillo y la serie 1500+ un pequeño ampli tambien sería una opcion.
