Sujección de Toroide

Hola David. Si piensas que ese toroide va tener que soportar alta temperatura como para que se deteriore el soporte, es que eso no va bien. Un toroide debe aceptar cierta temperatura, pero como sea mucha, la fiebre puede provocar la variación de las características, cuando no quebrarse, o el hilo quemarse y quedar en cortocircuito alguna espira. Yo lo pongo así:
Piensa en un sombrero cordobés, pero con dos alas anchas en lugar de una, una a cada lado.
Y la copa se la quitas, queda un cilindro con dos alas laterales. El material, plástico PVC para el tubo y los aros de vibra vidrio, o chapón. las dos alas sujetan el toride al presionarlas con un tornillo de plástico que entra por el tubo. Lo barnizas todo para que el chapón no se humedezca, y creo te valdrá. Esto se parece a los Inventos del TBO, el Doctor (no recuerdo el nombre), de Dinamarca....
Suerte en la prueba.
73 José Luis

Gracias José Luís,

¿Que es chapón?

Pienso lo mismo que tu sobre la temperatura como dije anteriormente, en realidad no se cuanto se calentara, supongo que algo, es por ponerme en el peor de los casos. Es un balun 4:1 y aunque he hecho antes alguno, como los hacia para 100 watios pues el propio hilo de cobre rígido sujetaba el toroide, pero ahora estos pesan mas, tengo alguno de mas de 500 gramos!!!

¿Dónde compras la fibra de vidrio que comentas?, supongo que sea en plancha.

Gracias

chapon es una placa de madera muy fina y muy resistente...
es la que se suele usar para hacer figuritas en marqueteria

Perdona el retraso. Ya te aclaró 7BJ lo del chapón. Pero puedes poner otra cosa que sea aislante. El artiulgio lo puedes meter en un tubo de PVC, con tapones ciegos ambos lados y agujero para la argolla de sujección y el PL. Que el toroide quede dentro sin mucha holgura, casi tocando las paredes del tubo, y los hilos que van al dipolo, que sean gruesos para que sirvan de sujección, y eso no se mueve así como así. Lo del calentamiento, es natural que tome algo de temp. pero no tanto como para que se parta el rosco. Algunos baluns vienen metidos en espuma, de las que se ponen en construccion para tapar grietas, dejas que seque y recortas la rebaba, además queda aislado de la humedad.
73 José Luis

Hola Davíd.

Perdona, pero una pregunta tonta.

¿Que toroide tienes que pesa 500 o más gramos?,¿No serán de esos que están hechos con una lámina metálica y enrollados sobre si mismos y que a veces se utilizan en armários de contadores de edifícios para corrientes reactivas o similares?

Te digo esto porque sin son de esos pues no te sirven para HF, solo sirven para bandas bajísimas VLF y cuando digo bajísimas te digo bajísimas, mucho mas abajo que los 160m.

A ver si me aclaras la duda, gracias.

73...

Guillermo. EA6XD

P. Si no son de los que te digo pues te agradecería pusieras una foto y nos comentaras de que tipo de toroide se trata.

73

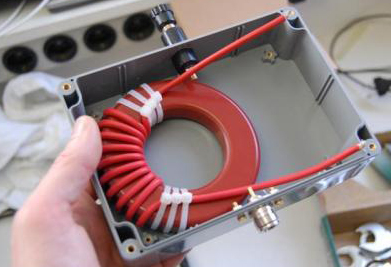

Los T400-2 como este:

.. eso no es un balun, es un balunazo. Tal como se ve en la caja, no creo tengas necesidad de sujetarlo, quizás un punto de silicona por debajo.

Como es muy grande pesa mucho, medio kilo aprox. y por tanto se puede romper mas facil, por eso mi preocupacion de sujetarlo, si fuese un T-200-2 no me molestaba, el propio hilo rigido de cobre lo sujeta.

Hola
a la vista de la foto, contando que habrá una tapa que pueda ayudar a soportarlo, yo emplearía espuma de la que se emplea en aislamiento térmico de tuberías ( Armaflex del negro, no la espuma de color gris ). Es decir, pondría un trozo debajo y el otro encima. De esta manera el toroide quedaría en suspensión ( a prueba de golpes ) y térmicamente aislado ( un Armaflex te aguanta más de 100ª ) Para conseguirlo, cualquier instalador de aire condicionado o de calefacción te puede dar un trozo, ya que es economico.
Saludos,

Muchas gracias a todos.

Muchas gracias, mirare donde encontrar el armaflex ya que no conozco en estos momentos a ningun instalador.

TNX
