Splitter de antena para SDR

para los manitas mirar aqui..... hasta yo he conseguido hacer uno....

http://f6aoj.ao-journal.com/crbst_136.html

Hola a todos,
Que nadie me llame negativo por lo que voy a decir. Dinesh proporciona kits a unos precios muy competitivos pero que, en algunos casos, no pasan la prueba del algodón. Y este es uno de ellos. Conste que he comprado en los últimos años más de una docena de ellos y que, en casi todos, estoy satisfecho por lo recibido y por el coste.
En este caso, sin embargo, la permeabilidad de la ferrita es el punto clave del diseño y, tanto en el Handbook, de donde sacó Dinesh el esquema,como en el enlace del colega F6AOJ, se usan ferritas de alta permeabilidad (77 y 73).
Otro gurú del tema, Tom, W8JI, usa el mismo tipo de materiales para sus unun para beverages.
El decir que se puede usar material 43 o 61 es como usar T200-2 para unun de hilos largos. Funcionar, puede que funcionen, pero no son en absoluto los materiales más recomendables.

Un aspecto a considerar en según qué SDR es el tema de la salida por antena del oscilador local. Por ello es importante que haya un buen aislamiento entre puertas. El colega francés indica que el suyo tiene más de 30 dB, aunque el Handbook indica que el aislamiento puede subir hasta 40-50 dB.

Para un análisis de varios splitter comerciales y su caracterización en el laboratorio, este enlace está bien:

http://www.dxing.info/equipment/splitters_bowers_bryant.dx

y si alguien quiere ver como los SWL hacen sus splitter:

http://www.dxing.info/equipment/rolling_your_own_bryant.dx

(para quien se quiera bajar un PDF de este último artículo aquí va el enlace:

http://www.dxing.info/equipment/rolling_your_own_bryant.pdf

Un saludo a todos

jon, ea2sn

P.D. no adjunto los PDF por ser muy grandes.

Hola,

Jon, primero, bienvenido de vuelta.

Que buena información nos has dado.
Algo así era justo lo que necesitaba. Alguien que conociera el material y una comparativa.

Tras ver todas las gráficas y comentarios... el mejor es el MiniCircuits ZSC-2-2
Así que habrá que buscar uno.

Muchas gracias Jon por la información.

Hola de nuevo,

Mirando un poco más a fondo...
Si alguien quiere mirar hasta el último db, el modelo de Mini-Circuits ZMSC-2-1+ mejora bastante en aislamiento entre bocas y tiene menos pérdidas de inserción.

73, Máximo - EA1DDO

Hola Jon.
Muchas gracias por toda la info y detalles.
Aquí el splitter W8JI:

http://www.dxengineering.com/Parts.asp?ID=418&PLID=224&SecID=117&DeptID=12&PartNo=DXE-RSC-2

Un saludo de Ramón. Ahora EA1CF. 73

Ramón y compañía,
la página donde hablaba Tom W8JI sobre los transformadores y los materiales adecuados es ésta:
http://w8ji.com/core_selection.htm

He rebuscado en el cajón y he puesto a la venta dos splitter de 6 y 8 vías, respectivamente. Son pasivos y, por tanto, dividen la tensión entre 6 u 8 salidas con una fracción de dB adicional de pérdida de inserción.

Existen también sistemas activos que tienen un preamplificador para compensar estas pérdidas. Se denominan, en inglés, multicoupler.
Un saludo
jon, ea2sn
P.D. Enhorabuena por el nuevo indicativo en EA1, Ramón.

Hola,

Ya hay algún splitter de esos por EA;

http://eb3brj.net/?category_name=splitter-fox-delta

A ver si Mariano nos cuenta como va.

73, Máximo - EA1DDO

Hola Maximo,
Estoy esperando a tener el VNWA para medirlo bien.

Un saludo.

Hola.
Con la intencion de comprar un receptor SDR y buscando he encontrado este hilo y tengo una consulta que hacer, sobre los splitter.
Mas o menos ya tengo claro cual es el funcionamiento del mismo, y rebuscando por los cajones me encontrado esto, que me imagino que debe ser de una antigua caja de conexiones de ONO, de una vez que estuve abonado.
Logicamente, la pregunta es si me serviria para el montaje o lo tiro directamente a la basura.
Saludos.
Rafa. EA5TV.

Hola,

Escribió:

la pregunta es si me serviria para el montaje

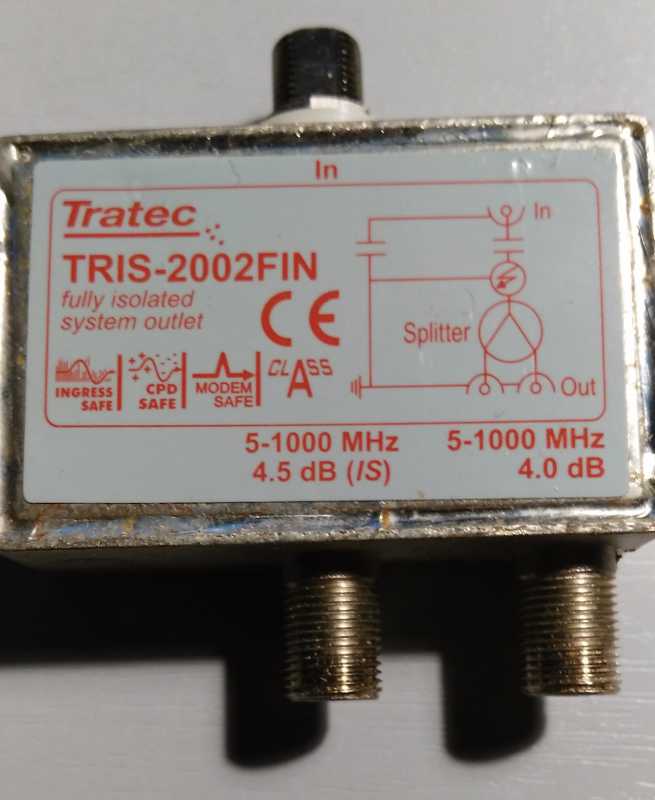

Parece un splitter, de 5 a 1000 MHz. Un puerto tiene 4dB de pérdidas y el otro 4.5dB.
Los buenos tienen 3.1 o 3.2 dB, pero si ya lo tienes ahí... creo que puedes probarlo.
No se de que impedancia es, pero como solo sería para Rx, te sirve para probar.

En 80m y 160m rendirá peor pero para probar, mientras no tienes uno mejor, creo que es suficiente.

73, Máximo - EA1DDO
