Sound Card 3001 y Yaesu FT-2000

Es fácil,

La salida de audio (RX) la tienes en el conector trasero (FT2000) AFOUT
va la terminal 5 del minidin (SB3001)

La entrada de audio (TX) es el conector trasero (FT2000) PATCH que va la terminal 1 del minidin (SB3001)

La conexión de masa es el terminal 2 del minidin (SB3001)

La conexión de PTT va del terminal 3 del minidin (SB3001) al conector trasero (FT2000) RTTY pin 3

También lo puedes conectar al conector DIN marcado como PACKET pero solo te funcionara en modo PKT o PKTFM

Saludos
Salvador

Gracias por contestar , aver si me aclaro.En el libro de la FT-2000 viene de la siguente manera
Pin
1 -> SHIFT (que es esto ??)
2 -> RX OUT
3 -> PTT
4 -> GND
En el SB3001 creo que viene asi:
Pin
1 -> TX OUT
2 -> GND
3 -> PTT
5 -> RX IN
Ahora como se conectan.Yo llevo entendido que el RX se conecta con TX (como a los cables de LAN) si conectas RX con RX no te va a funcionar en la vida correcto ?? Mi duda es esa. Y lo que estas diciendo tu es conectar RX con RX y TX con TX.Lo provare mañana pero no se si va a funcionar.
73`s

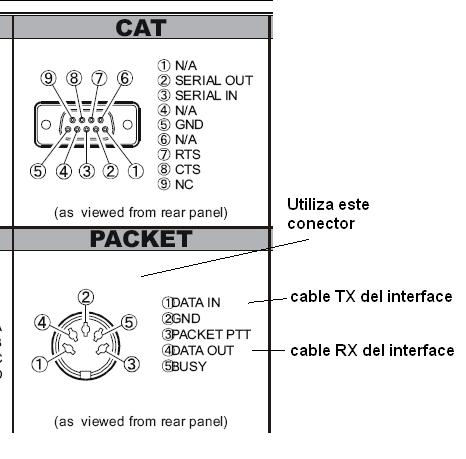

Utiliza el otro conector del FT-2000
suerte. [img size=466] [/img]

Gracias por vuestra colaboracion pero no me funciona ninguna de las 2 esquemas.Hay alguna esquema mas por probar ???

Nadie mas no usa la Sound Card 3001 para echarme una mano con los digitales??? Hay que configurar alguna cosa en el menu para que funcione en PACKET???
