Sonda alta tensión casera ?

Hola Juan Carlos,
En vista que nadie responde, lo hago yo...

El construirte una sonda de AT depende del nivel de cacharreo y 'conocimiento electrónico' de cada uno, pero si sabes por dónde meterle mano a un osciloscopio para repararlo entonces puedes intentar construirte tu propia Sonda AT antes de comprar ninguna.

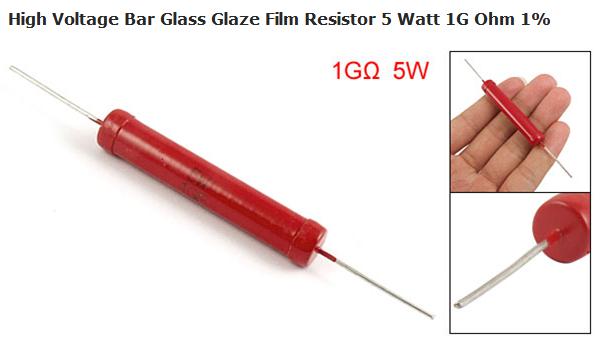

Yo todavía no me he construido la mía y no te puedo aconsejar desde la experiencia por ningún esquema, pero eso sí, antes de apilar tantas resistencias, echa un vistazo en ebay sobre resistencias de 1Giga-ohm (núm articulo: 190836526993)

Esas resistencias especiales se usan en serie con el medidor, configurando un divisor entre la resistencia exterior y la impedancia del medidor.
Tomando las medidas de seguridad necesarias, la solución es un divisor resistivo simple midiendo en bornas de la resistencia junto al negativo y multiplicando la tensión medida por el factor de atenuación.
Un ejemplo constructivo se puede ver en:
http://www.n2rit.com/homebrew/HVProbe/!HvProbe.html
Como los resistores también tienen un límite de tensión, en este caso se ponen 10 resistores de 1 Mohmio 2 W en serie. N2RIT propone un resistor a masa de 10 ohmios para una relación de 10:1 (que me da en la nariz que es una errata).
En otros casos el resistor a masa es de 100 kohmios, para tener una relación de 100:1 (10 M/100 k). Como el medidor que se va a utilizar tiene normalmente una impedancia de varios megohmios no va a influir en la medida prácticamente. Si se usara un multímetro analógico antiguo habría que hacer los cálculos.
Atención: la alta tensión puede matar. Nada de hacer juegos...
jon, ea2sn

Yo en la caja del polímetro, junto a las puntas de prueba y otros accesorios, tengo un conjunto de nueve resistencias de 10Mohm 1/2W puestas en serie, metidas en un tubito de plástico y con una punta de prueba en un extremo y una "hembra" para la punta de prueba del polímetro en el otro extremo.
Suman 90Mohm y hacen un divisor 10:1 con la resistencia de entrada del polímetro, sin necesidad de añadir una resistencia en paralelo. Una resistencia total de 100Mohm es suficiente para no cargar demasiado la fuente MAT del osciloscopio.
Cada resistencia de 1/2W soporta una tensión de trabajo de 350V (y de sobrecarga de 700V) y entonces, el conjunto soportaría 3500V (hasta 7000V en sobrecarga), con una tensión diez veces menor en las entradas del polímetro, que suelen soportar hasta 600 ó 1000V.
Lo que hay que tener en cuenta es que este atenuador funciona así en DC, pero si ponemos el polímetro en AC, en algunos casos éste incorpora un condensador en serie, con lo cual, si medimos en un sitio donde haya una tensión DC elevada en posición AC, peligraría ese condensador del polímetro.
Respecto al peligro de la alta tensión de un osciloscopio, no es tanto como la de un microondas por ejemplo. Las fuentes de alta tensión para tubos de rayos catódicos tienen bastante impedancia (no pueden entregar mucha corriente). De todas maneras, si acercamos la sonda atenuadora con el aparato en marcha, suelen saltar arcos un poco "asustadores" antes de tocar, así que es mejor conectar la sonda y después alimentar el aparato. Naturalmente, la otra punta del polímetro debe estar puesta a masa.
Un saludo a todos.

Muchas gracias a todos por vuestros comentarios, voy a ver si localizo el material necesario.

Hola,

El pùente de resistencias debe ser adaptado al tester, o tester equivalente.
Aqui tienes el del FLUKE.
