Solicito vuestra ayuda (Asunto resuelto)

Un buen proyecto, si señor!!
El receptor, puedes empezar por ver que valvulas lleva, asi, mas o menos puedes sacar el esquema y buscar uno que se parezca.
El transmisor, idem, pero se parece mucho a un Geloso.
Ni conectes nada hasta que veas que la fuente funciona bien, recomendable es que cambies los condensadores electroliticos.
El receptor, tiene trabajo..... no se el grado de tecnica tienes, pero ese chasis pide desmontar por completo, lijarlo y pintarlo con algun spray de galvanizado en frio.
Viendo las valvulas, puedes mas o menos saber que circuito lleva.
73. Fran

Pepitoo, no paras, eso esta bien
73.

EA4ESF.
Gracias Fran por la sugerencia. Soy consciente del trabajo que lleva el RX, así y todo tengo intención de tirarlo adelante.

Esta misma tarde me han facilitado un esquema de un RX también Luprix a válvulas pero algo más moderno, igual es el mismo circuíto o compatible, tengo que comprobarlo.

En cuanto al grado de técnica, tan sólo el de "andar por casa" pero me atrevo con ello.

EA4ADJ.
Ya ves Pedro, por ahí andamos y que no decaiga.

buenas tardes pepe tengo el esqema del receptor luprix que compre cuando me examine en el año 1.969. y creo que tambien tengo el del transmisor tendria que mirarlo, si me dices las valvulas que lleva te lo confirmo.saludos esteba ea7gu.

Hola,

Felipe Carcereny - EA3UU tiene experiencia en el tema de preparar chasis viejos, así como arreglar la electrónica.
Si tienes alguna duda supongo que puedes consultarle;

Felipe - EA3UU

Hay otros colegas por EA que son verdaderos especialistas y manitas restaurando equipos antiguos.
Seguro que tienen información o pueden ayudar en caso necesario.

Lo que es seguro es que ese receptor tienes que desmontarlo totalmente, dejar el chasis sin nada, y prepararlo bien (lija o mejor aún chorro de arena, zincado, etc).

73, Máximo - EA1DDO

Hay un EA6 que es muy buen "manitas", esta es una de sus obras.

http://www.ea6fg.es/Paraset.html

Máximo, un abrazo.

EA7GU.

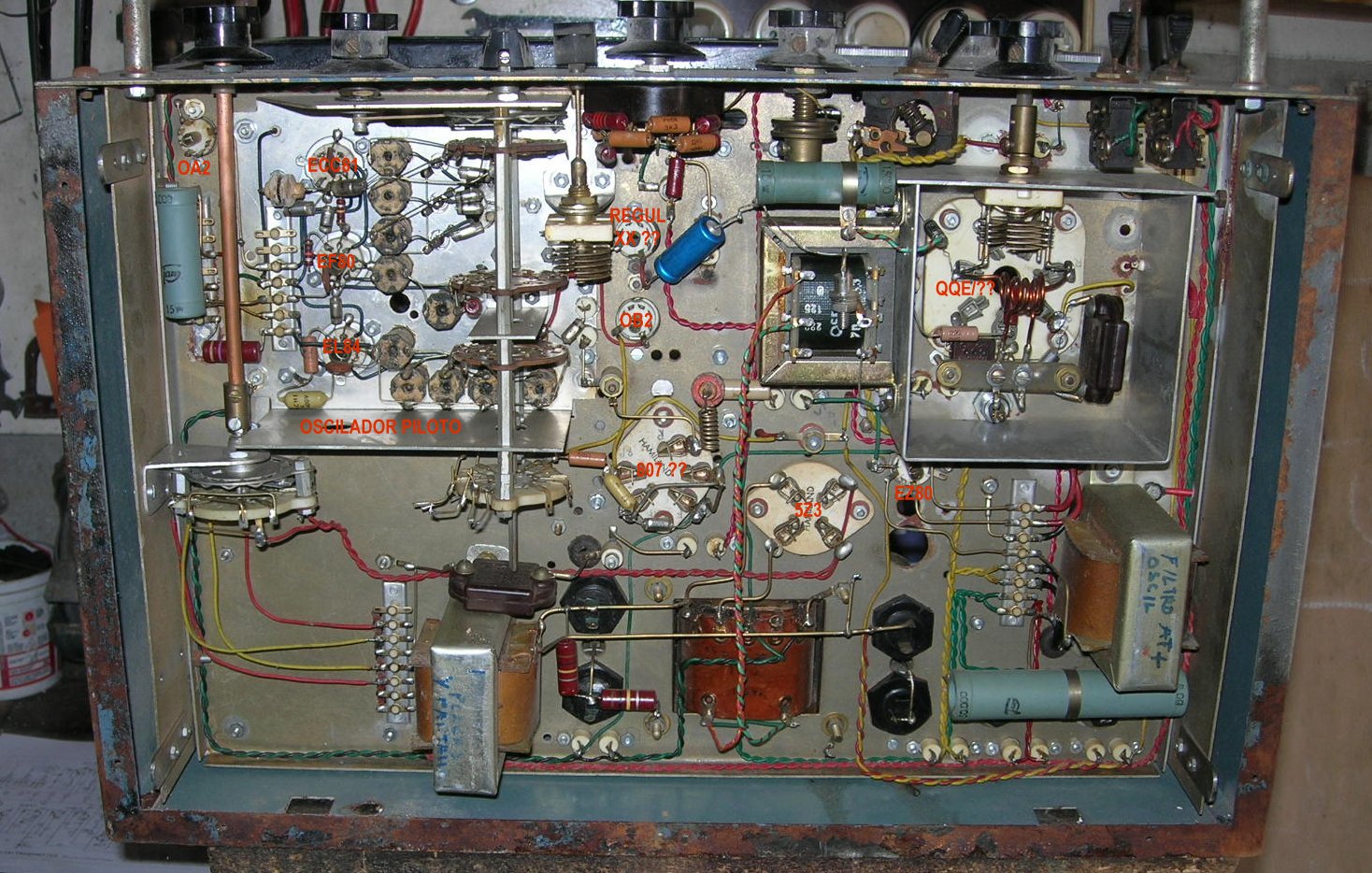

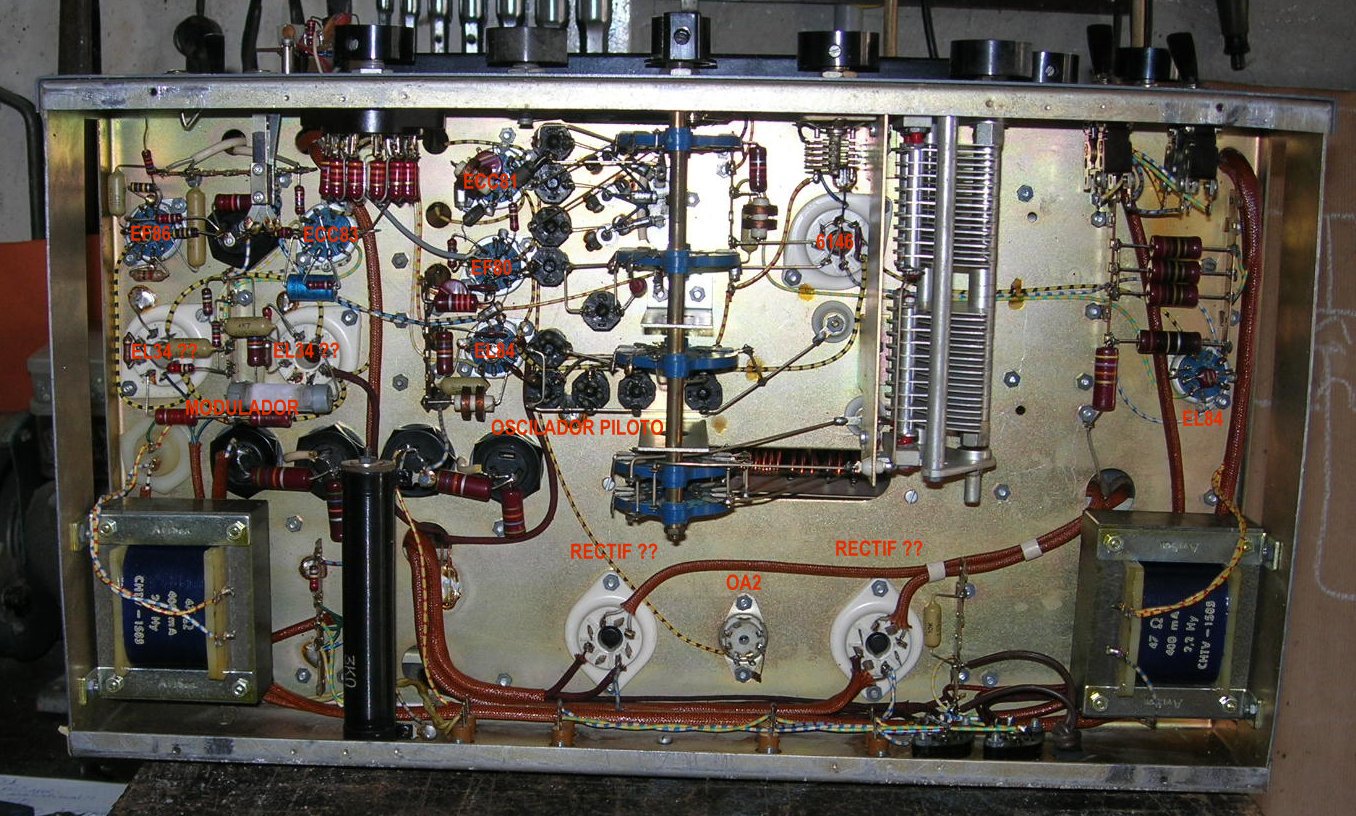

Hola Esteban, En los siguientes enlaces puedes ver a los dos TX. El TX_1 y el TX_2, siendo éste último el más moderno.

Verás que junto a los zócalos de las válvulas he rotulado la nomenclatura a excepción de los que están con interrogante que faltan las mismas.

Si tienes dificultad para leer los rótulos te los desplazaré un pelín.

EA1DDO.
Gracias por el apunte Máximo, tomo nota.
Preciosos acabados.

Hola Angel, el autor de ésta réplica del Paraset es el menda.

La foto de mi avatar es la parte superior del cristal de cuarzo de éste equipo.

Un abrazo.

Muchas gracias por tu gentileza Esteban.

Un abrazo.

hola pepe no se que me pasa no te puedo enviar correo . me dice que no es correcto la direccion .

pepe estoy intersado en el medidor de inductancia . te agradeceria si me pudieses facilitar informacion al respecto. saludos esteban ea7gu.

Buenos días Esteban.

La plaquita del medidor LC vino como obsequio en el boletín de Invierno del EAQRP Club, ahora no recuerdo el año.

Te lo buscaré.

Hola de nuevo Esteban.

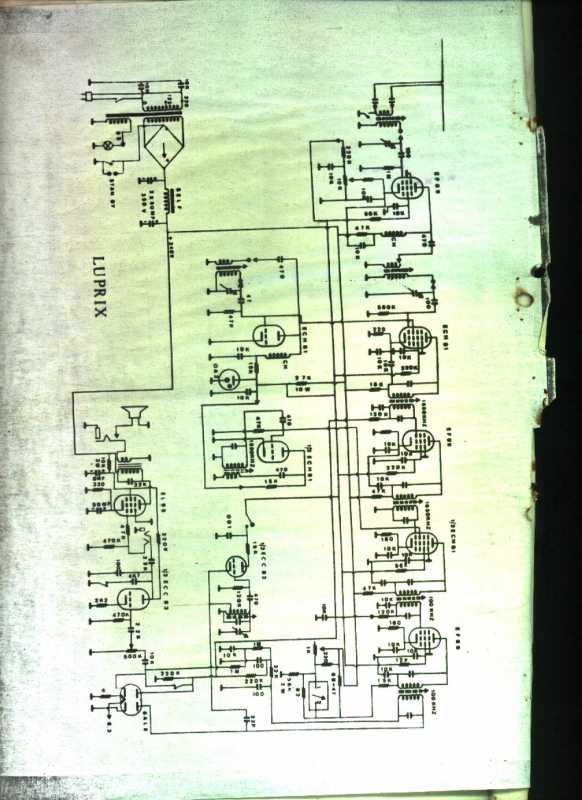

Muchas gracias por el esquema del RX.

En el enlace siguiente, he incluido la info sobre el medidor LC. En la cabecera pincha sobre la frase subrayada.

http://www.ea6fg.es/LC%20Meter.html

Un abrazo.

Hola, el medidor LC del Ea QRP Club es una joya merece la pena montarlo.
Creo que ya no les quedan PCB´s, es una pena.
73.
