SDR con receptor TDT USB???

Página 42 / 57
EA7FGJ
Mensajes: 2734
#218552  - 20 marzo, 2013 12:26

Hola,

esta tarde probaré un viejo conversor Datong modelo UC-1, que recibe HF y lo lleva a 144 MHz de ahí a este SDR TDT USB.

Tengo otro de estos conversores que también probaré.

Estos bichos hacen el "trabajo sucio" y en la FI sacan la señal digerida para el SDR.
Ya contaré lo que sale en concreto, si vale la pena o no.

Uno de los up-converters es el de la foto.

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA1DDO
Mensajes: 7817
#218553  - 20 marzo, 2013 12:28

Hola,

Gracias por las respuestas.
Veo que cubre de sobra.

No es para mi. Es que un amigo me preguntó y yo no sabía exactamente como era.
Es para usar de panadapter en 144 y 432.
Lo que pasa es que el usa transverter con FI en 28 MHz.

¿Reciben todos esos pirulos en 28 MHZ?

Gracias de nuevo.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1EF
Mensajes: 755
#218628  - 20 marzo, 2013 13:53

http://sdr.osmocom.org/trac/wiki/rtl-sdr

RANGOS DE FRECUENCIAS SEGUN CHIPSET

Tuner Frequency range
Elonics E4000 52 - 2200 MHz with a gap from 1100 MHz to 1250 MHz (varies)
Rafael Micro R820T 24 - 1766 MHz
Fitipower FC0013 22 - 1100 MHz (FC0013B/C, FC0013G has a separate L-band input, which is unconnected on most sticks)
Fitipower FC0012 22 - 948.6 MHz
FCI FC2580 146 - 308 MHz and 438 - 924 MHz (gap in between)
**************************************************************************

DISPOSITIVOS COMPATIBLES

http://www.reddit.com/r/RTLSDR/comments/s6ddo/rtlsdr_compatibility_list_v2_work_in_progress/

*************************************************************

Aplicaciones compatibles de terceros (UTILIDADES)... (atentos porque hay algunas de infarto!!! )

Name Type Author URL
gr-pocsag GRC Flowgraph Marcus Leech https://www.cgran.org/browser/projects/gr-pocsag/trunk
multimode RX (try first!) GRC Flowgraph Marcus Leech https://www.cgran.org/browser/projects/multimode/trunk
simple_fm_rvc GRC Flowgraph Marcus Leech https://www.cgran.org/browser/projects/simple_fm_rcv/trunk
python-librtlsdr Python Wrapper David Basden https://github.com/dbasden/python-librtlsdr
pyrtlsdr Python Wrapper Roger https://github.com/roger-/pyrtlsdr
rtlsdr-waterfall Python FFT GUI Kyle Keen https://github.com/keenerd/rtlsdr-waterfall
Wireless Temp. Sensor RX Gnuradio App Kevin Mehall https://github.com/kevinmehall/rtlsdr-433m-sensor
QtRadio SDR GUI Andrea Montefusco et al. http://napan.ca/ghpsdr3/index.php/RTL-SDR
gqrx (fork) SDR GUI Alexandru Csete https://github.com/mathisschmieder/gqrx
rtl_fm SDR CLI Kyle Keen merged in librtlsdr master
SDR# SDR GUI Youssef Touil http://sdrsharp.com/ and Windows Guide or Linux Guide
tetra_demod_fft Trunking RX osmocom team osmosdr-tetra_demod_fft.py and the HOWTO
gqrx (original) SDR GUI Alexandru Csete https://github.com/csete/gqrx
airprobe GSM sniffer osmocom team et al http://git.gnumonks.org/cgi-bin/gitweb.cgi?p=airprobe.git
gr-smartnet (WIP) Trunking RX Nick Foster http://www.reddit.com/r/RTLSDR/comments/us3yo/rtlsdr_smartnet/
Notes from the author
gr-air-modes ADS-B RX Nick Foster https://www.cgran.org/wiki/gr-air-modes call with --rtlsdr option
Linrad SDR GUI Leif Asbrink (SM5BSZ) http://www.nitehawk.com/sm5bsz/linuxdsp/hware/rtlsdr/rtlsdr.htm
DAGC changes were applied to librtlsdr master
gr-ais (fork) AIS RX Nick Foster
Antoine Sirinelli
Christian Gagneraud https://github.com/chgans/gr-ais
GNSS-SDR GPS RX (Realtime!) Centre Tecnològic de
Telecomunicacions de Catalunya Documentation and http://www.gnss-sdr.org
LTE-Cell-Scanner LTE Scanner / Tracker James Peroulas
Evrytania LLC http://www.evrytania.com/lte-tools
https://github.com/Evrytania/LTE-Cell-Scanner
Simulink-RTL-SDR MATLAB/Simulink
wrapper Michael Schwall
Sebastian Koslowski
Communication Engineering Lab (CEL)
Karlsruhe Institute of Technology (KIT) http://www.cel.kit.edu/simulink_rtl_sdr.php
gr-scan Scanner techmeology http://www.techmeology.co.uk/gr-scan/
kalibrate-rtl calibration tool Joshua Lackey
Alexander Chemeris
Steve Markgraf https://github.com/steve-m/kalibrate-rtl, Windows build
pocsag-mrt Multichannel Realtime
Decoder iZsh https://github.com/iZsh/pocsag-mrt
adsb# ADS-B RX Youssef Touil
Ian Gilmour http://sdrsharp.com/index.php/a-simple-and-cheap-ads-b-receiver-using-rtl-sdr
osmo-gmr-rtl GMR1 RX Dimitri Stolnikov http://gmr.osmocom.org/trac/wiki/GettingStarted#RTLSDRdongles
rtl_adsb ADS-B RX Kyle Keen comes with the library
dump1090 ADS-B RX Salvatore Sanfilippo https://github.com/antirez/dump1090
rtl_433 Temperature Sensor
Receiver Benjamin Larsson https://github.com/merbanan/rtl_433
randio Random number generator Michel Pelletier https://github.com/michelp/randio
gr-wmbus m-bus (EN 13757-4) RX oWCTejLVlFyNztcBnOoh https://github.com/oWCTejLVlFyNztcBnOoh/gr-wmbus
ec3k EnergyCount? 3000 RX Tomaž Šolc https://github.com/avian2/ec3k
RTLSDR-Scanner (NEW) Radio Scanner EarToEarOak? https://github.com/EarToEarOak/RTLSDR-Scanner
simple_ra (NEW) Radio Astronomy App Marcus Leech https://cgran.org/wiki/simple_ra
rtlizer (NEW) Spectrum analyzer Alexandru Csete https://github.com/csete/rtlizer
FS20_decode (NEW) FS20 Decoder Thomas Frisch https://github.com/eT0M/rtl_sdr_FS20_decoder
OpenLTE (NEW) LTE Toolkit Ben Wojtowicz http://sourceforge.net/p/openlte/home/Home/

ResponderCitar
EB1HBK
Mensajes: 236
#184311  - 20 marzo, 2013 15:37

Pues aquí va también nuestro granito de arena...

http://www.cacharreo.es/SDR%2523%20y%20RTL2832%20R820T%20test

Un test de recepción desde 24 Mhz hasta 1.300.

Está hecho sobre un receptor TDT que incorpora el sintonizador R820T de RafaelMicro, que es el que tenemos. En la documentación que circula por la red su cobertura declarada va desde 42 MHz hasta 1 GHz, pero alcanza mas allá de estos límites.

La documentación disponible del sintonizador E4000 de Elonics es mas completa, pero como no ha caido ninguno de estos en nuestras manos... no hay comparativa lado a lado.

Respondiendo a Máximo, al menos con el chip sintonizador R820T si reciben en 28 MHz, y algo mas abajo también.

73.

ResponderCitar
EA1DDO
Mensajes: 7817
#218645  - 20 marzo, 2013 16:10

Hola,

Bueno, veo que alguno recibe en 28 MHz pero con baja sensibilidad. No se si valdrá la pena ... hacerlo trabajar de esa manera.
Puede que sea mejor idea que reciba directamente en 144 y 432, aunque de esa manera hará falta un combinador por banda y ajustar los previos en las antenas, para equilibrar las pérdidas.

¿Alguien tiene uno de estos pirulos como panadapter en 144 y/o 432 MHz?

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA7FGJ
Mensajes: 2734
#218646  - 20 marzo, 2013 16:15

creo que meterle un previo a esto sería una locura por todo lo que metería.

Disculpa que suena muy feo eso de locura, quería decir que vas a volver loco al Realtek... pero de verdad...

Por mi parte, en 2 m lo uso con la antena directamente, una de 2.5 WL, y escucho perfectamente la baliza de Málaga desde mi casa en Sevilla, con esto quiero decir que tiene buena sensibilidad.

Previo no hace falta, a menos que le metas un buen filtro como los que aparecían en los Handbooks de la ARRL, de 1/4 de onda, sintonizarlo y arrear... ver que pasa, pero no creo que sea lo suyo....

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EB1HBK
Mensajes: 236
#184312  - 20 marzo, 2013 18:30

Yo también soy de la opinión de que un previo podría empeorar el funcionamiento.

Si lo va a utilizar con un transverter, la sensibilidad no será un problema y ya el propio transverter llevará filtros de entrada para su banda de operación.

Hace unos meses, cacharreando con un FunCube -que lleva el sintonizador E4000- pude comprobar con que facilidad se saturaba la entrada ante la presencia de señales fuertes fuera del segmento sintonizado. Tan solo con colocarle un filtro pasivo a la entrada del FunCube la recepción mejoró de modo significativo (aquí un resumen: http://www.cacharreo.es/gibson )

Mas o menos lo mismo se menciona en la siguiente documentación del FunCube (página 9):

http://www.funcubedongle.com/MyImages/FCDAnIntroduction.pdf

En mi viejito ordenador con el programa SDR sharp es posible monitorizar a la vez los 2 MHz de VHF y, como dice Max, con una antena para esa banda es suficiente, a no ser que tenga otras fuentes de señal fuertes cerca.

En ese caso un sencillo filtro pasabanda mejora mucho las cosas.

73.

ResponderCitar
EA7GDW
Mensajes: 216
#218647  - 20 marzo, 2013 18:46

espero que el funcube dongle pro+ se comporte mejor ante señales fuertes e interferentes porque lleva una serie de filtros que la version anterior no llevaba.....

ResponderCitar
EA7FGJ
Mensajes: 2734
#218653  - 20 marzo, 2013 18:59

Hola,

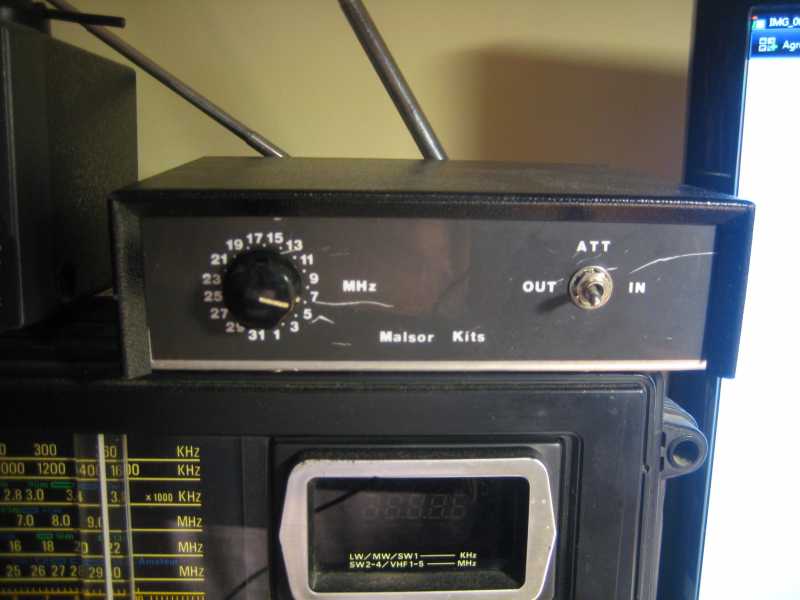

este es el otro conversor de HF a 144 MHz que tengo, son cosas que se usaban en los años '80.

Pero tienen una segunda oportunidad con estos SDR tipo Realtek o FCD.

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA7FGJ
Mensajes: 2734
#218655  - 21 marzo, 2013 17:03

confirmo 2 MHz de ancho los cubre perfectamente...

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA1DDO
Mensajes: 7817
#218740  - 21 marzo, 2013 17:19

Hola,

Por ancho veo que no hay problema.
El tema es usarlo como panadapter. No como receptor solitario, si no a la par que un receptor normal y con este SDR tener una visión de la banda. En este caso 144 y 432.

Pero como tiene poca sensibilidad en 28 MHz, para usarlo en la FI, solo queda la opción de que reciba directamente 144 y 432 MHz.
Para ello hay que poner un combinador (splitter) y partir la señal en Rx una para la radio principal y otra para el SDR.

Por eso preguntaba antes si alguien estaba usando un pirulo de estos como panadapter en 144 y 432. No como receptor principal.
Pero nadie lo ha confirmado.

En este caso que este amigo tiene la FI en 28 MHz, creo que el pirulo no es lo adecuado. Creo que algo tipo SoftRock o similar sería mejor.

Similar a la instalación de Gabriel - EA6VQ, solo que él usa un SDR-IQ;

http://www.dxmaps.com/safont_sch_e.html

Gracias a todos.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA7FGJ
Mensajes: 2734
#218744  - 21 marzo, 2013 17:48

los primeros 25 KHz de la banda de 40 m.

con el Datong UC-1

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA7FGJ
Mensajes: 2734
#218749  - 21 marzo, 2013 17:54

y estos los 200 KHz de 40 m. Por 15 € creo que más, no se puede pedir....

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA2CVV
Mensajes: 26
#218750  - 26 marzo, 2013 15:25

Buenas tardes, hoy me acaba de llegar el juguetito, hace ya unos dias que no leo el foro, pero podriamos decir que he leido practicamente las 84 paginas y no logro hacerlo funcionar.

para empezar el zagit, no me funciona (XP sp2, con el sp3 tampoco iba)

y he probado varios programas sdr console v2, sdharp, y otro que ahora no recuerdo ya que no estoy en casa y no va.

podriais decirme que hago mal?
el problema esta en el driver, creo ! ya que ningun programa encuentra el usb, pero no se que hacer ya que el zagit ni se arranca.

gracias

ResponderCitar
EA5HIZ
Mensajes: 145
#184313  - 26 marzo, 2013 18:10

Hola a todos, otro que se suma al juguetito. Acaba de llegarme un Terratec y ya lo tengo funcionando. Me ha costado un poco de trabajo, pero ya me había leído todas las páginas de este hilo.

De momento funciona, ahora a escarbar, ya me saldrán preguntas :laugh:

73
Juanma

ea5hiz@gmail.com

ResponderCitar
EA7FGJ
Mensajes: 2734
#219206  - 26 marzo, 2013 18:35

Hola,

esta mañana estuve intentando escuchar la baliza de uno de los Galileo en 23 cm y no la "veo", me faltan unos 15 - 20 dB que no sé de dónde los voy a sacar, ya veré algo.. si tengo un previo en alguna caja.
Bajé los keplerianos de estos sats y los cargué en el trackeador de sats, de modo tal que ahora los tengo siempre a mano.

Con el Icom IC R10, la escucho. Seguimos trabajando.

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA7FGJ
Mensajes: 2734
#219209  - 29 marzo, 2013 11:39

Hola,

Otra prueba en HF usando el conversor de recepción del Transverter Tokyo Hy Power HX-240.

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
EA1EF
Mensajes: 755
#219456  - 29 marzo, 2013 12:21

imagino que cualquier antena preamplificada de GPS sea una buena opción para el rango de frecuencias que abarcan porque suelen llevar componentes de buena calidad... para 23 cm tiene que ser una antena para la L2... LAS HAY BINBANDAS L1+L2 Bastante económicas, y tambien l2 de segunda mano...

ResponderCitar
EA3AXV
Mensajes: 208
#184314  - 29 marzo, 2013 16:22
Escribió:
Hola,

Por ancho veo que no hay problema.
El tema es usarlo como panadapter. No como receptor solitario, si no a la par que un receptor normal y con este SDR tener una visión de la banda. En este caso 144 y 432.

Pero como tiene poca sensibilidad en 28 MHz, para usarlo en la FI, solo queda la opción de que reciba directamente 144 y 432 MHz.
Para ello hay que poner un combinador (splitter) y partir la señal en Rx una para la radio principal y otra para el SDR.

Por eso preguntaba antes si alguien estaba usando un pirulo de estos como panadapter en 144 y 432. No como receptor principal.
Pero nadie lo ha confirmado.

En este caso que este amigo tiene la FI en 28 MHz, creo que el pirulo no es lo adecuado. Creo que algo tipo SoftRock o similar sería mejor.

Similar a la instalación de Gabriel - EA6VQ, solo que él usa un SDR-IQ;

www.dxmaps.com/safont_sch_e.html

Gracias a todos.

73, Máximo - EA1DDO

Máximo, como panadaptor en 28 MHz funciona perfectamente, (por lo menos el que uso).
Adjunto 3 capturas fotográficas del segmento de balizas de 144, la primera con el pinxo en recepción directa y las otras dos son comparativas entre la recepción en 28 MHz a la salida del transverter (pantalla grande superior con SDRpinxo) y la pantalla inferior (SDR-IQ) conectado a la salida de la FI del K3 en 8215 KHz.
En uno de los pantallazos se puede observar como el SDRpinxo se vuelve un instante loco y aparece un "ovni" suelto
Saludos,
Quim, EA3AXV

RECEPCION DIRECTA

RECPCIÓN tvrter (SDRSHARP)
RECEPCIÖN SDR-IQ a la salida FI del K3 (SPECTRAVUE)


En los pantallazos del SDR-IQ se observa una raya verde vertical que corresponde a un pajarillo suelto del K3, en el pinxo SDRpinxo no se observa.

ResponderCitar
EA7FGJ
Mensajes: 2734
#219483  - 30 marzo, 2013 16:47

Hola,

esta tarde estuve probando en 4 m, directamente erpincho conectado a una de 5 elementos, y "veía" perfectamente la baliza del algarve portugués en 70.159 MHz.

Aclaro, que con erpincho la copiaba, mientras que con el IC R10 ni noticias de la baliza.

Por la noche, mejoran las condiciones...

Saludos cordiales. Máximo. EA7FGJ. IM67XI.

ResponderCitar
