Sadelta MB-30 Plus

Mira a ver si tienen lo que buscas
http://www.radioelectronica.es/descargas/viewcategory/78-sadelta

Gracias Enric pero sólo hace referencia al echo master plus, el mio es el modelo que no lleva instrumentos y la regulación de la modulación se hace por debajo.Sólo con una foto de la placa ó que me cantaran las caracteristicas de unas resistencia y un par de condensadores que me faltan lo tendría arreglado.Un cordial saludo.

Juanjo

Yo también tengo uno de los "simples" y hay que tocar el potenciómetro de la base para la ganancia. Si mal no recuerdo (no estoy en casa), en el mío pone "classic".

Te aconsejo que te mires el esquema que te comentan, ya que por lo que recuerdo del mío, en la placa venían serigrafiados los componentes del eco y demás aunque no lo tenía, por lo que supongo que los componentes comunes de amplificación, conmutación, etc. son los mismos, usando las mismas placas con más o menos componentes para diversos micros.

Hola Antonio,la placa tiene serigrafiado Sadelta MB, y utiliza como amplificador un LM741, los echo master segun esquemas utilizan el 324; de todas formas pondré un foto por aquí y me lo miras por si coincidiera con el tuyo.Gracias.

Juanjo

Adjunto unas fotos de la placa:

Adjunto unas fotos de la placa:

Pues efectivamente el mío también es el MB-30 Plus.

COMENZANDO DE IZQUIERDA A DERECHA Y DE ARRIBA A ABAJO los componentes por los que preguntas:

POTENCIÓMETRO: 10K 220 (casi se me saltan las lágrimas de ver SPAIN en él)
RESISTENCIA: 1.5K +-5%
RESISTENCIA: 1.5K +-5%
CONDENSADOR: SIN COMPONENTE EN PLACA
CONDENSADOR: SIN COMPONENTE EN PLACA
CONDENSADOR: 10microF 50V (electrolítico)

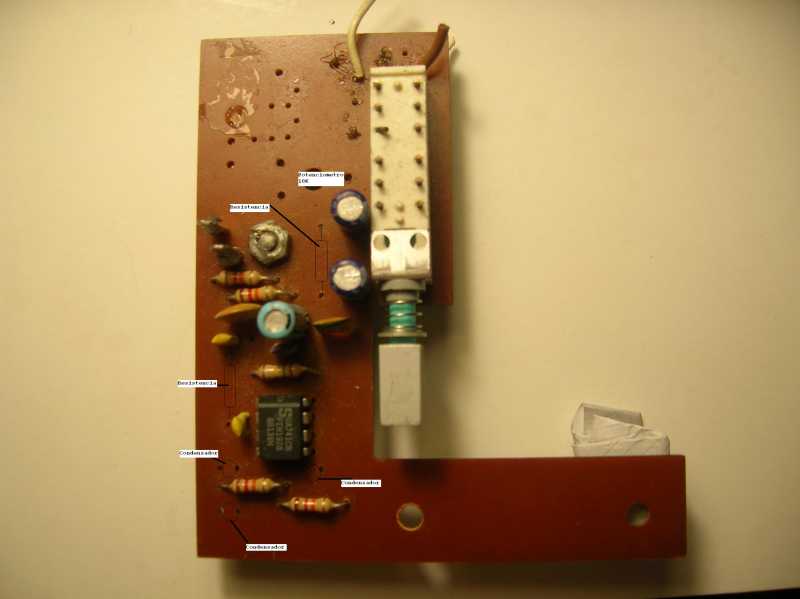

Te adjunto imágen de mi placa. LAS LÍNEAS VERDES DE LAS RESISTENCIAS NO QUEDAN BIEN EN LA FOTO.

Si necesitas una imagen más grande, puedo mandártela en XXL. Espero que te sirva de ayuda.

TE la he colgado en dropbox:

Hola Antonio:

Muchísimas gracias por tu aporte ya que voy a poder usar de nuevo el micro, al final no faltaba tanto como pensé en un primer momento.La imagen es buena, muy buena (como diría un presentador conocido) así que de nuevo agradecido y espero poder servirte de ayuda en cualquier momento.Un cordial saludo.

Juanjo

De nada hombre, espero que lo disfrutes. Si no has tenido otro, ten en cuenta que enseguida dan bastante ganancia, por lo que la debes mantener bajita para no saturar. Son unos micros con bastante "pegada"

Compañeros, se que el tema es antiguo... disculpad el reflote.

Ha caido en mis manos un Sadelta MB30 Plus. Viene con los hilos verde y marrón arrancados. El Ptt por tanto, no actua.

Por favor, ruego a quien tenga este mismo micrófono, unas fotos de la placa donde se puedan apreciar estos cables. Igualmente extiendo mi petición a quien pueda facilitar los esquemas de la placa.

Gracias por vuestra atención.

Un cordial saludo.
