Rotores Diseqc

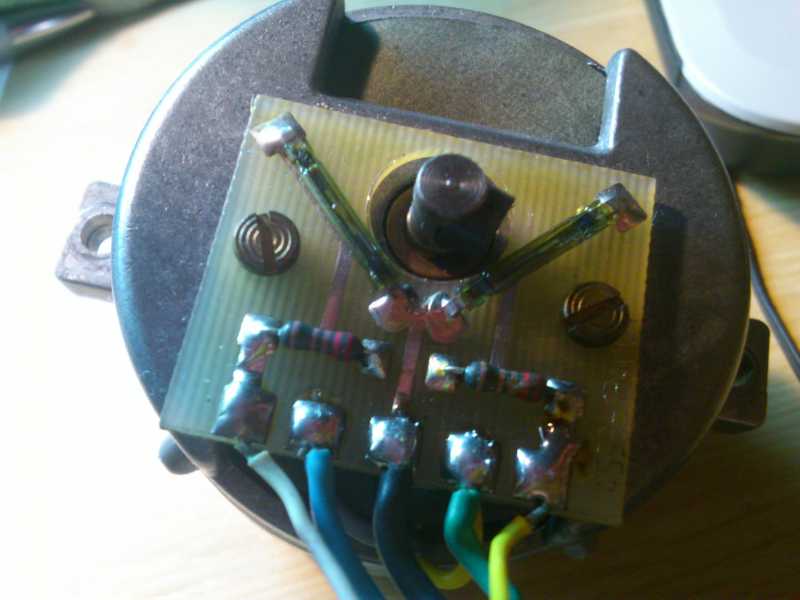

Hola otra vez, Pedro y EA5SPE,(no dices tu nombre), bueno pues como vereis en la foto adjunta si son dos potenciometros reed, no los conocia, por lo que no tengo ni idea de su funcionamiento.
Para EA5SPE, probablemente será eso lo que haga, quitarle uno de los dos tetones para asi obtener los 360 grados; siempre que no me indiquen lo contrario, los que saben mas que yo, (que seguramente sois todos).Evidentemente, como menos peligro hay de pasarse de vueltas as así, puesto que cuando llegue al tope, en un sentido o en otro, se parará, lo unico, estár atento con el contador cuando pase de los 99,9 grados, porque el Este o el Oeste si lo marca con un pequeño led en cada uno de ellos

Hola, el funcionamiento es el siguiente:
el iman que tiene el eje al pasar delante de de la ampolla correspondiente atrae las laminas cerrando un contacto, contando los pulsos en un sentido u otro y sabiendo los pulsos que el eje da por cada grado se saben los grados recorridos.
Si tuviese mas tiempo y como se ve la PCB te diria con mas detalle como va el circuito.
Por cierto, cortando un teton solo, es posible que no recorra los 360º, ya que el que queda "ocupa" unos grados quizas 5 o 10º, habria que verlo, pero eso ya tiene buena pinta.
73.

Buenas,

Aunque no se ve muy bien el circuito, me atreveria a comentarte que los cables que alimentan el motor son el dos y el cuatro (igual da desde donde empeices a contar), y al ser dos cables, sera un motor de continua, segun pongas el + y el - girara en un sentido o en el otro.

El cable del centro y los dos de los extremos son las lecturas de pulsos de los reles reed, segun empiece a dar pulsos uno u otro ya sabe el sentido de giro, el del centro el comun y los de los extremos uno es el CW y el otro el CCW.

Tiene buena pinta, si puedes adaptar el mando o hacer uno que te marque bien, se le podria quitar los topes y listo. tengo un proyecto en marcha, aun sin temrinar, que contando los impulsos del reed marcaria el azimut o la elevación, pero aun esta en proceso, si lo llego a poner en funcionamiento ya lo comunicaria por aqui.

De todas formas se agradeceria ayuda de alguien que se maneje con un ATtiny2313 y basic, el codigo en basic ya lo tengo.

Saludos

EA1RJ - Ricardo

Hola Pedro, Ricárdo y demás "transmateros", como se decía antiguamente en CB.
A groso modo he calculado que el tetón que quedase ocuparia sobre los diez grados, siempre que se quedase como está, ahora bien, si lo limo un poco por ambos lados, se quedaria en unos pocos menos, aunque tampoco seria mucha perdida los 10º.
Lo de adaptar el mando, ya es otra historia, mi electronica es muy basica, no se si simplemente añadiendole otro digito seria suficiente,(igual acabo de soltar una animalada), o habria mas faena que hacer; lo de hacerlo nuevo, yo no seria capáz.
Salu2.José.

Buenas tardes a todos/as, de nuevo, bien, ya he montado el rotor, despues de haberle eliminado uno de los tetones, el que queda lo he dejado justo en los 175 grados a un lado y al otro, por lo que ahora gira justo esos grados tanto al Este como al Oeste, solo pierdo unos 10º o 12º, por lo que con eso me conformo, podria haberle quitado los dos tetones, pero he preferido dejarle uno, por si las moscas; ahora solo me falta que terminen las obras de rehabilitacion de la terraza para poder montar de nuevo la antena y hacer funcionar el rotor a tope.
Gracias por vuestro interes y consejos sobre el tema.
Salu2.José.
