Reformar medidor SWR

EA5DGK
Mensajes: 542
#366761  - 31 agosto, 2021 23:57

Hola a todos,

sería posible reformar este medidor de SWR?, como veis es bastante antiguo (40 años) y ya entonces no me fiaba de él, ahora menos, me gustaría poder reformarlo para que me leyera de 3,5 a 440 mhz o en su defecto de 140 a 440 mhz, y que la lectura fuera directa, es decir, en este hay una tabla que ajustando el potenciómetro mide w y roe, se podrían cambiar los medidores por una escala con set y que ajustando la escala midiera la roe directa en un medidor y la reflejada en el otro? el vatímetro me da igual.

Paso fotos.

IMG 20210831 194524
IMG 20210831 194545
IMG 20210831 194556

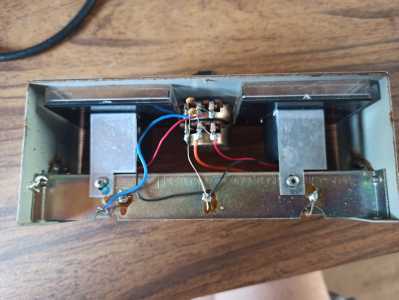

IMG 20210831 194532

Saludos.



Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4339
#366763  - 1 septiembre, 2021 07:19

Hola Roberto, saludos.

Personalmente pienso que no merece la pena. Sería un trabajo ímprobo. Si quieres un medidor de SWR para más altas frecuencias, mejor uno nuevo de agujas cruzadas; pero ahora los equipos de V/UHF lo traen incorporado y casi no merece la pena andar con latiguillos y conectores…

Yo no los uso como no sea para medir potencia en algún enredo QRP en el que esté. Mis equipos lo miden “todo”.

A ver qué te parece.

Es mi opinión.

Echa un vistazo en el mercadillo, a ver si uno que hay te mola.

73. Diego

ResponderCitar
EA3ERD y EA2AJO reaccionaron
EA2ET
Mensajes: 6690
#366765  - 1 septiembre, 2021 14:34

Aprovechar ese se reduciría a la caja y los galvanómetros.

En el rango de V/U las conexiones de RF deben ser lo más cortas posibles.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA3IW
Mensajes: 78
#366766  - 1 septiembre, 2021 16:00

Hola, después de 40 años de radio se van acumulando cacharros que parece que sólo sirven para decoración. Creo que antes de comprar cacharros nuevos es lícito intentar darles un nuevo uso. El Asahi MEl·IIE funciona perfectamente para medir swr y la medida de potencia relativa es inmediata. Ajustando la potencia a final de escala tienes la lectura de swr directamente. Sin ninguna modificación funciona entre 3.5 y 144 MHz  hasta 200W. En UHF no te funcionará.

Mi madre me lo regaló cuando empecé en CB y después de años en el baul de los recuerdos lo recuperé y modifiqué para usarlo en la banda de  572KHz siguiendo las instrucciones de G0MRF LF SWR meter que puedes ver en su página web.

Saludos

EA3IW , Albert

ResponderCitar
EB3DYO y EA1CN reaccionaron
EA5DGK
Mensajes: 542
#366859  - 5 septiembre, 2021 19:00

Hola de nuevo, bueno, el medidor no es que vaya demasiado bien, cuando tocas el potenciómetro no va muy fino, la agüja tiembla y a veces se viene abajo con lo cual no es muy fiable medir así, lo que voy a hacer es cambiarle el potenciómetro y ver si está ahí el problema, si no seguiré cambiando cosas, respecto a si se puede reformar para UHF pues..... me han dicho que también lee UHF (una persona que lo tiene) aunque ponga que mide hasta VHF. Y que mas decir, que en nuestra afición está también el cacharrear y si te puedes evitar algún eurillo en proyectos antes de gastarte 100 o mas..... prefiero guardar esos para ahorrar y comprar un equipo de HF moderno, que me hace falta.

Saludos.

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
Inició el tema
EA2ET
Mensajes: 6690
#366877  - 6 septiembre, 2021 09:45

Lo del potenciómetro es suciedad de no usarlo, busca un spray especial para eso en alguna tienda de electrónica, buscas algún resquicio por donde pueda penetrar y aplica sin miedo, luego tienes que pasar un buen rato moviéndolo.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2AJO y EB3DYO reaccionaron
EA3IW
Mensajes: 78
#367012  - 9 septiembre, 2021 10:15

Aquí os dejo la foto de la modificación i midiendo perfectamente en transmisión en  la escala de 120 W emitiendo en 477 KHz.

swr 1
swr 2
swr 3

 La calibración se hace sobre una resistencia de 52 ohmios midiendo la tensión .



Saludos

EA3IW , Albert

ResponderCitar
EA2AJO y EA1CN reaccionaron
