RADIALES ELEVADOS PARA FOUR SQUARE 80M

Hola,

Pues es muy sencillo.
Tienes que tratar a cada una de las cuatro verticales independientemente, como si cada una fuera una antena vertical completa (que lo son).

Lo ideal sería 4 radiales elevados por vertical.

Para cortarlos, es mejor con un analizador de antenas. Si tu tienes uno, perfecto, si no lo tienes pero alguien de tu zona te lo presta o te ayuda, mejor.
Si ni una ni otra, tendrás que hacerlo a mano, pero no va a salir tan exacto.

Se trata de cortar los radiales de dos en dos, como si fueran un dipolo para esa banda, 80m en este caso.
Se trata de hacer dipolos, ajustados a esa frecuencia, 3.750 MHz por ejemplo.
Con el analizador es fácil cortarlos a 1/4 de onda cada brazo, mirando X en el analizador. Ojo, en este caso la impedancia y ROE no nos importa lo que marque, solo la resonancia X.

De esa manera cortas dos dipolos por vertical, si son 4 verticales necesitarás 8 dipolos.

Luego, conectas ambos brazos de cada dipolo a la masa o base de la antena y a la malla del coaxial. Claro, el otro extremo lo llevas hasta un soporte (no conductor) de manera que queden estirados (horizontales), y vistos desde arriba en forma de cruz. Por ejemplo un dipolo queda un brazo al norte y el otro al sur. El segundo dipolo queda un brazo al este y el otro al oeste.
Esa cruz es importante que quede lo más perfecta posible.

La altura de 3 metros es correcta para esa banda (serviría a 2.5m también).

Y eso es todo. Un detalle más, importante, en los extremos de los dipolos vas a tener alto voltaje. Mira de poner unos buenos aisladores (cerámicos o de vidrio).

Eso tiene muy buen aspecto y cerca del mar... va a ser un cañón.

73, Máximo - EA1DDO

Hola,

Confirmo haber montado verticales de este tipo y aunque como te indica Máximo, 4 es un buen número, en mi experiencia 2 también van bien.

Eso sí, aunque en principio esto lo haces por no tener que limpiar matorrales, tendrá su mantenimiento....

También de acuerdo con Máximo que creo que vas a tener unos resultados muy gratificantes una vez terminado el montaje. Por favor no te olvides de publicar unas líneas para informarnos.

73 de Duncan EA5ON

En primer lugar, muchas gracias a Maximo y a Duncan por vuestra aportacion.

Estoy contento por haber iniciado el comentario, porque creo que no hay muchos datos concluyentes sobre el tema y podemos llegar a conclusiones interesantes;

He intentado estudiar, casi todos los esquemas que he encontrado en la red sobre configuraciones de 4-squares. Ademas he leido atentamente, los datos que aporta ON4UN en su publicacion "LOW-BAND DXing".
A pesar de esto, no he podido llegar a la conclusion si realmente tiene mayor rendimiento, una configuracion de dos,cuatro o mas radiales elevados sintonizados que entre 60 a 120 a nivel de tierra.
Otra conclusion que no he podido determinar, es si los radiales elevados se pueden cruzar, aunque no se toquen o si tiene que tener una situacion exacta en el espacio.

Otra duda que tengo es si ajusto correctamente, las cuatro verticales, con identicas medidas y con identicas lecturas de impedancia, ROE, a la hora de poner el enfasador y los cables especiales de velocidad superior a 0,66 se mantendra el ajuste o tendre que comenzar de nuevo a ajustar.

Tampoco tengo muy claro, aunque se habla mucho de los tipos de suelos, realmente cual es bueno o malo electricamente o si no se puede medir la conductividad con un omihometro,no hay una teoria sobre ello.

Con mucho gusto ire aportando las conclusiones practicas del proyecto, asi como resultados y experencias que vaya sacando en claro.

Muchas gracias a todos.

Carlos - EA7JZ

Hola,

Escribió:

no he podido llegar a la conclusion si realmente tiene mayor rendimiento, una configuracion de dos,cuatro o mas radiales elevados sintonizados que entre 60 a 120 a nivel de tierra

Yo tampoco he podido llegar a la conclusión ya que no he comparado ambos sistemas.

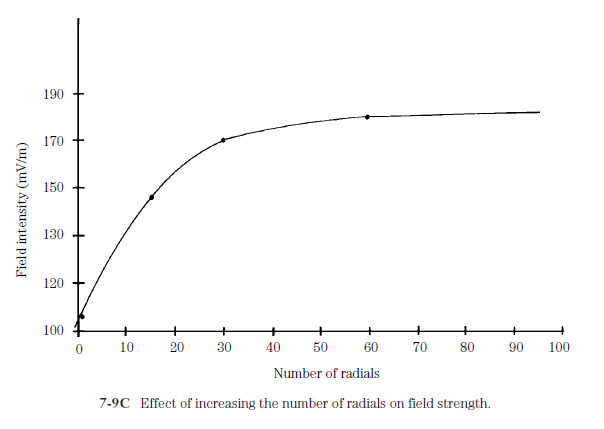

Pero entiendo que 60 radiales en el suelo superan a los elevados.
Aún así hay gente que usa los elevados más los que van sobre el terreno.

Escribió:

Otra conclusion que no he podido determinar, es si los radiales elevados se pueden cruzar, aunque no se toquen o si tiene que tener una situacion exacta en el espacio.

Los radiales elevados, que yo sepa, NO se pueden tocar, pero si cruzar;

Los radiales por el suelo, SI que se pueden tocar;

Escribió:

Otra duda que tengo es si ajusto correctamente, las cuatro verticales, con identicas medidas y con identicas lecturas de impedancia, ROE, a la hora de poner el enfasador y los cables especiales de velocidad superior a 0,66 se mantendra el ajuste o tendre que comenzar de nuevo a ajustar.

No, no hay por que ajustar de nuevo las verticales.
El enfasador Comtek, y sus cables, sean de la velocidad que sean, no tiene que ver con el ajuste de la antena. Son cosas diferentes.

Escribió:

Tampoco tengo muy claro, aunque se habla mucho de los tipos de suelos, realmente cual es bueno o malo electricamente o si no se puede medir la conductividad con un omihometro,no hay una teoria sobre ello.

Claro que se mide. En todos los libros aparecen unas tablas promedio, de ejemplo, con diferentes tipos de suelo y sus características eléctricas. Incluso recuerdo haber visto mapas con eso datos también.
Supongo que se mide con el mismo aparato de medir las tomas de tierra.

73, Máximo - EA1DDO

Muchas gracias Maximo.

Voy a proceder a montar las verticales, una por una, ajustandolas de manera independiente, en la misma frecuencia. Supongo que no sera dificil, porque las verticales son identicas y los radiales van a ser de la misma medida en todas. Tambien voy a mirar que no haya interaccion electrica entre unas y otras de cara al ajuste. En un principio, voy a montar cuatro radiales e 90º y en la misma posicion en el espacio. Una vez tenga las cuatro instaladas y ajustadas identicas le conectaree el comtek y a ver que pasa....¿?

Muchas gracias de nuevo y os ire contando.
Carlos - EA7JZ

Hola,

Escribió:

Voy a proceder a montar las verticales, una por una, ajustandolas de manera independiente, en la misma frecuencia

¿Con que las vas a ajustar?

Aquí está el manual del Comtek;

Manual Comtek COM-ACB-80-A

Leyendo el manual, parece que el kit no trae los coaxiales que van desde los cuatro radiadores al enfasador. Dice que tienen que ser de 1/4 lambda y 75 OHm (RG-11 por ejemplo).
También vas a necesitar cuatro chokes de RF, y el manual NO los recomienda bobinados, por lo que las ferritas parecen la solución.

A todo esto, el manual recuerda que las direcciones de más ganancia van a ser las diagonales del montaje. Supongo que has tenido eso en cuenta al situar las bases de las antenas en ese lugar.

73, Máximo - EA1DDO

Efectivamente, los cables me los estan preparando en Santander y me tienen que mandar cables y enfasador proximamente. Pensaba ajustarlas con un analizador MFJ y apuntar las lecturas de impedancia para el diseño de los cables. En cuanto a la maxima ganancia, he hecho coincidir los vertices en NW,NE,SE y SW. Segun he leido, la configuracion puede tener una ganancia hacia estos puntos de entre 5-6 Db y un front to back de unos 20 Db. Esto es ahora para mi una resultado muy optimista y de momento voy a ver si soy capaz de que resuene y luego veremos.

El lunes creo que todo el hormigon estara suficientemente seco y empezare a montar la primera vertical.

Ya te ire contando, gracias Maximo por tu amabilidad una vez mas.
Hasta pronto.

Hola,

Escribió:

Pensaba ajustarlas con un analizador MFJ y apuntar las lecturas de impedancia para el diseño de los cables.

Pero, ajustar, no me refería a como comprobar la impedancia, si no a como ajustar esa impedancia.
¿Que sistema le vas a poner a la antena para llevarla a 50 OHm?

73, Máximo - EA1DDO
